14.Принципиальная схема абсорбции с рециркуляцией жидкости и графическое изображение процесса.
Абсорбция – поглощение газов или паров из газовых или паровых смесей жидкими поглотителями, называемыми абсорбентами. Процесс абсорбции обратим, обратный ему – десорбция. Ж→Г,П
Два вида: 1) физическая абсорбция (растворение газа не сопровождается химической реакцией); 2) хемосорбция (абсорбируемый компонент вступает в хим. реакцию в жидкой фазе.)
В химической технике используют следующие принципиальные схемы абсорбционных процессов: прямоточные, противоточные, одноступенчатые с рециркуляцией и многоступенчатые с рециркуляцией.

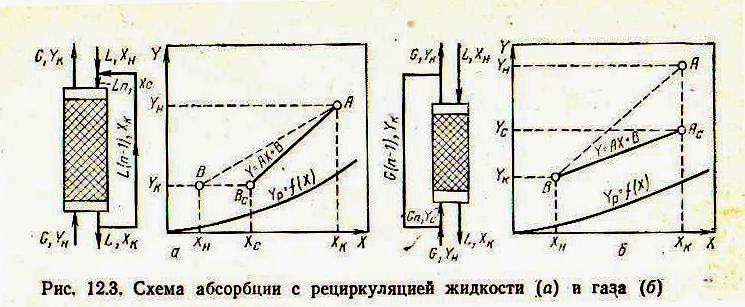

Схемы с рециркуляцией предусматривают многократный возврат в аппарат либо жидкости, либо газа. Схема с рециркуляцией жидкости показана на рис. 12.3.,а.Газ проходит через аппарат снизу вверх, и концентрация распределяемого вещества в нем изменяется от Yн до Yк. Поглощающая жидкость подводится к верхней части аппарата при концентрации распределяемого вещества Хн, затем смешивается с выходящей из аппарата жидкостью, в результате чего концентрация повышается до Хс. Рабочая линия представляется на диаграмме отрезком прямой; крайние точки его имеют координаты Хн,Хк и Yк,Хс соответственно. Значение Хс легко найти из уравнения материального баланса.
Обозначим отношение количества поглощающей жидкости на входе в аппарат к количеству свежей поглощающей жидкости через n. Тогда
G(Yн-Yк) = L(Xк-Xн) = Ln(Xк-Xс)
Xc=[Xк(n-1)+Xн]/n
С рециркуляцией жидкого компонента: лимитирующая стадия – растворение компонента (т.е.βх - низкое). L увеличивается → Re↑ → Nuд↑ → βх↑. Процесс абсорбции идет с выделением тепла, поэтому его необходимо проводить при пониженных температурах (использовать холодильник). → βх вновь ↑.
С рециркуляцией газовой фазы: лимитирующая стадия – в газовой фазе. Жидкость хорошо растворяет компонент газовой фазы. βy – низкий. Увеличиваем G → Re↑ → Nuд↑ → βy↑. Процесс все равно идет с выделением тепла. Теплоемкость газа незначительна.
15. Схема ректификационной установки непрерывного действия. Материальный баланс ректификационной колонны. Флегмовое число.
Ректификация – разделение жидких однородных смесей на составляющие вещества или группы составляющих веществ в результате противоточного взаимодействия паровой смеси и жидкой смеси.
Непрерывно действующие ректификационные установки в зависимости от назначения работают по различным схемам. Далее будут рассмотрены: 1) установки для ректификации исходной смеси на две составляющие части в аппарате, обеспечивающем как укрепление, так и исчерпывание летучего компонента;2) установки для экстрактивной и азеотропной ректификации; 3) установки для ректификации многокомпонентных смесей.

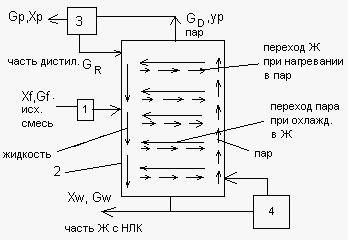

Установка для разделения исходной
смеси на две составляющие части приведена
на рис. Исходная смесь поступает в
подогреватель 1, где ее температура
повышается за счет тепла греющего
водяного пара до температуры кипения.
Нагретая смесь поступает в питающую
секцию ректификационной колонны 2 ,
присоединяясь к орошению, которое
обеспечивается концентрацией паров в
дефлегматоре 3. Необходимое для проведения
ректификации многокомпонентное испарение
жидкости осуществляется в кипятильнике
4. В дефлегматоре 3 происходит полная
конденсация паров. Из делителя потока
часть дистиллята отвечающая флегме,
возвращается в колонну, а остальная
часть удаляется. Менее летучая часть
исходной смеси непрерывно отбирается
из нижней части ректификационного
аппарата.
В рассмотренной схеме не учитывается возможность рационального использования тепла. Практически тепло отходящих потоков можно использовать для нагревания входящих, и в частности, нагревать исходную смесь за счет тепла жидкости, удаляющейся из нижней части колонны. Зависимость между рабочим и равновесными концентрациями показаны на рисунке 12.21; они позволяют находить движущую силу процесса для любой рабочей концентрации.
Материальный баланс
Gw – количество кубовой жидкости(содержит НЛК)
Gp-Дистилят (Содержит ЛЛК)
Gr - флегма
Х – массовые % или массовые доли
Gf=Gp+Gw
Gfхf=Gpxp+Gwxw
Gf/Gp=F - сколько исходной смеси(кг) надо направить в колонну, чтобы получить 1 кг дистиллята
Gw/Gp=W – сколько кг кубовой жидкости необходимо отвести из колонны, чтобы получить 1кг дистиллята.
Gd=Gp+GR
Gd/Gp=D – какле кол-во пара необходимо отвести из верхней части колонны, чтобы получить 1кг дистиллята.
Gd/Gp=D=1+GR/Gp
GR/Gp=R - флегмовое число, это то количество флегмы, которое необходимо возвратить в колонну, чтобы получить 1 кг дистиллята
D= 1+R
