3. Выбор посадок резьбовых соединений

Для любого резьбового соединения, приведенного в задании, выбирают посадку. Стандарт рекомендует резьбы о крупным шагом использовать для соединения деталей, не подвергавшихся, перемен­ной нагрузке, толчкам, сотрясениям и. вибрациям, а резьбы с мелким шагом - для соединения подвергающихся нагружению такого характера. Метрическая резьба с мелким магом рекомендуется также для резьбовых соединений при малой длине свинчивания, при тонкостенных деталях.

В [3, с.141, табл.4.22] и [3, с.142, табл.4.23] при­ведены номинальные диаметры резьбы и шаги Р для диаметров 0,25 - 600 мм по ГОСТ 8724-81. В [3, с.149, табл.4.27 ] при­ведены значения длин свинчивания по ГОСТ 15093-81. В [ 3, с. 144. табл.4.27] определяют значения среднего d₂ (D₂) и внутренне­го d₁ (D₁) диаметров.

Выбор посадки для резьбового соединения производят в со­ответствии с [3, с.151, табл.4.28] , принимая во внимание, что наибольшее распространение в машиностроении получили поля допусков среднего класса точности, при котором обеспечивается статическая и циклическая прочность резьбовых деталей.

В [3, с.153, табл.4.29] определяют отклонения и вычис­ляют предельные диаметры резьбового соединения. Строят схему расположения полей допусков для внутренней и наружной резьбы.

Схема расположения полей допусков

Расчет предельных размеров для болта гайки

4.1. Выбор резьбовых калибров для контроля резьбового соединения.

В систему калибров входят рабочие гладкие и резьбовые проходные (ПР) и непроходные рабочие калибры. Свинчиваем ость рабочего резьбового проходного калибра с резьбой или вхожде­ние на нее скобы означает, что приведенный средний, наимень­ший внутренний для болта и наибольший наружный для гайки ди­аметры не выходят за пределы значения.

Непроходными резьбовыми калибрами контролирует только средний диаметр резьбы - в случае годности резьбы они не должны свинчиваться с проверяемой резьбы более чем на два оборота.

Величины значений, определяющих положение полей допусков, приведены в табл.4.1.

Расположение полей допусков резьбовых калибров

Таблица 4.1 - Допуски в расположение полей допусков резьбовых калибров для метрической резьбы,мкм

Т	Т	ТR	Tpi	ZR	Zpi	WGO		WNG
						КАЛИБР КОЛЬЦО	КАЛИБР ПРОБКА	КАЛИБР КОЛЬЦО	КАЛИБР ПРОБКА
Св. 24 50 80 125 200 315 500 710	до 50 80 125 200 315 500 710 900	8 10 14 18 23 30 38 48	6 7 9 11 14 18 22 28	-4 -2 2 8 12 20 28 38	0 2 6 12 16 24 32 42	10 12 16 21 25,5 33 41 50	8 9,5 12,5 17,5 21 27 33 40	7 9 12 15 19,5 25 31 38	6 7,5 9,5 11,5 15 19 23 28

ПРИМЕЧАНИЕ.

С целью ограничения числа проходных калибров для контроля резьбы для контрольного и того же раз­мера резьбы с одинаковым основным отклонением среднего диа­метра рекомендуется изготовлять их для резьбы 4- и 5-й: -сте­пеней точности по 4-й степени точности; 6-, 7- и 8-й степе­ни точности: по 6-й степени точности; 9- и 10-й степеней точности по 9-й степени точности.

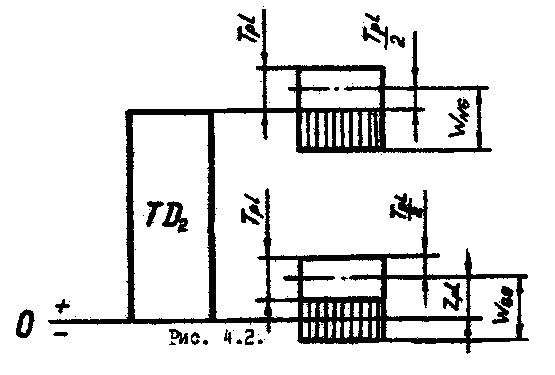

Расположение полей допусков резьбовых калибров

Рисунок 4.2.

4.1.1. Номинальный размер калибра пробки проходной

где ZpL - расстояние от середины поля допуска резьбового калибра пробки, до проходного предела среднего диаметра контролируемой внутренней резьбы.

4.1.2. Наибольший размер калибра пробки проходной

где TpL/2 - половина допуска наружного и среднего диаметров резьбового проходного и непроходного калибра проб­ки, мм.

4.1.3. Наименьший размер калибра пробки проходной

4.1.4..Диаметр износа

где WGO - величина среднедопустимого износа резьбо­вых проходных калибров пробок и калибров колец, мм.

4.1.5. Исполнительный, размер калибра пробки проходной

4.1.6. Номинальный размер калибра пробки непроходной

4.1.7. Наибольший размер калибра пробки непроходной

4.1.8. Наименьший размер калибра пробки непроходной

4.1 .9. Диаметр износа калибра пробки непроходной

где WNG - величина среднедопустимого износа резьбо­вых непроходных калибров пробок и калибров колец.

4 .1.10. Исполнительный размер калибра-пробки непроходной

4.2. Расчет размеров скобы

4.2.1. Номинальный размер калибра-скобы проходной

где ZR - расстояние от середины поля допуска резьбового проходного калибра-кольца до проходного предела среднего диаметра контролируемой наружной резьбы.

4.2.2. Наибольший размер калибра-скобы проходной

где TR/2 - половина допусков внутреннего и среднего диаметров резьбового проходного к непроходного калибров ко­лец.

4.2.3Наименьший размер калибра-скобы проходной

4.2.4. Диаметр износа

4.2.5. Исполнительный диаметр калибра-скобы проходной

4.2.6.Номинальный размер калибра-скобы непроходной

4.2.7. Наибольший размер калибра-скобы непроходной

4.2.8. Изношенный диаметр

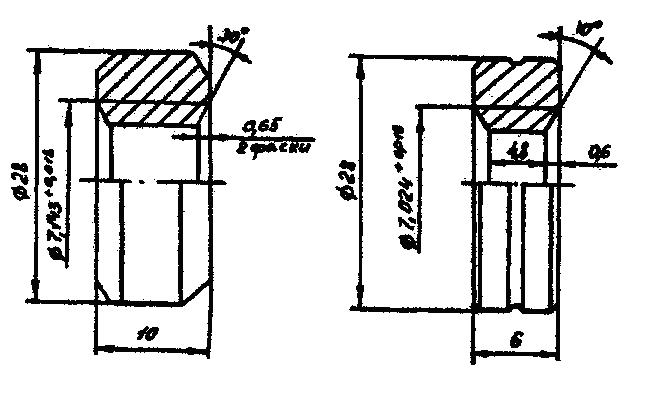

Эскиз рабочих калибров
