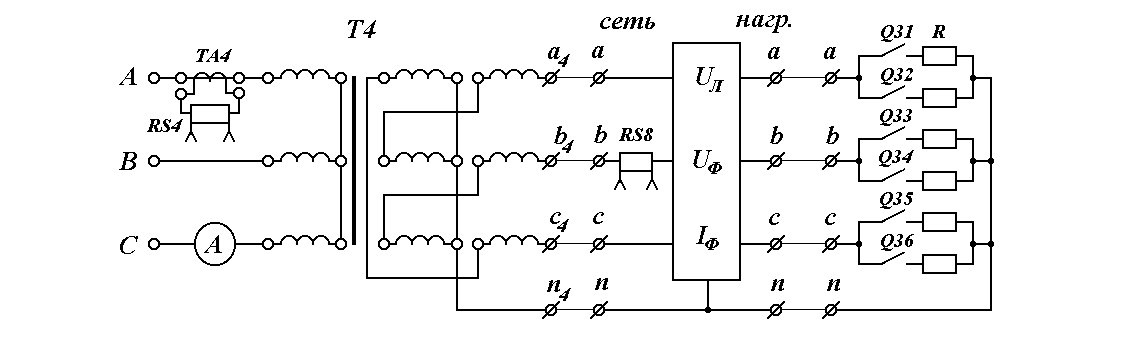

1. Исследование схемы соединения y/y0. Электрическая схема экспериментальной установки приведена на рис. 7.6.
|
Рис. 7.6 |
Таблица 7.3
Экспериментальные данные для схемы соединения обмоток y/y0
режимы |
I1Ф, А |
Uаb, В |
Ubc, В |
Uca, В |
Ua, В |
Ub, В |
Uc, В |
Ia, А |
Ib, А |
Ic, А |
ХХ |
100 |
37,8 |
38,5 |
38,1 |
21,4 |
21,7 |
21,7 |
0 |
0 |
0 |
несимм. 0.5 .IНОМ |
120 |
36,7 |
38,4 |
37 |
20,2 |
22,1 |
21,3 |
0,52 |
0 |
0 |
несимм. 1.0 .IНОМ |
160 |
35,7 |
38,4 |
36,1 |
19 |
22,5 |
21 |
1,01 |
0 |
0 |
2. Исследование схемы соединения y0/y0 . Электрическая схема экспериментальной установки приведена на рис. 7.7.
|
Рис. 7.7 |
Таблица 7.2
Экспериментальные данные для схемы соединения обмоток y0/y0
режимы |
I1Ф, А |
Uаb, В |
Ubc, В |
Uca, В |
Ua, В |
Ub, В |
Uc, В |
Ia, А |
Ib, А |
Ic, А |
ХХ |
100 |
37,8 |
38,3 |
38 |
21,7 |
21,7 |
21,8 |
0 |
0 |
0 |
несимм. 0.5 .IНОМ |
140 |
36,9 |
38,4 |
37,2 |
20,5 |
21,9 |
21,8 |
0,53 |
0 |
0 |
несимм. 1.0 .IНОМ |
200 |
36 |
38,4 |
36,2 |
19,4 |
22 |
21,8 |
1,03 |
0 |
0 |
3. Исследование схемы соединения δ/y0. Электрическая схема экспериментальной установки приведена на рис. 7.8.
|
Рис. 7.8 |
Таблица 7.4
Экспериментальные данные для схемы соединения обмоток δ/y0
режимы |
I1Ф, А |
Uаb, В |
Ubc, В |
Uca, В |
Ua, В |
Ub, В |
Uc, В |
Ia, А |
Ib, А |
Ic, А |
ХХ |
100 |
37,5 |
37,7 |
38,2 |
22,1 |
21,6 |
22,1 |
0 |
0 |
0 |
несимм. 0.5 .IНОМ |
120 |
36,5 |
37,7 |
37,2 |
20,8 |
21,7 |
22,1 |
0,54 |
0 |
0 |
несимм. 1.0 .IНОМ |
160 |
35,6 |
37,7 |
36,3 |
19,7 |
21,6 |
22,1 |
1,05 |
0 |
0 |
4. Исследование схемы соединения y/z0 . Электрическая схема экспериментальной установки приведена на рис. 7.9.
|
Рис. 7.9 |
Таблица 7.5
Экспериментальные данные для схемы соединения обмоток y/z0
режимы |
I1Ф, А |
Uаb, В |
Ubc, В |
Uca, В |
Ua, В |
Ub, В |
Uc, В |
Ia, А |
Ib, А |
Ic, А |
ХХ |
100 |
32,6 |
32,8 |
32,3 |
18,8 |
19,1 |
18,9 |
0 |
0 |
0 |
несимм. 0.5 .IНОМ |
100 |
31,6 |
33 |
31,3 |
17,5 |
19 |
19 |
0,45 |
0 |
0 |
несимм. 1.0 .IНОМ |
100 |
31 |
33 |
31 |
16,8 |
19 |
19 |
0,9 |
0 |
0 |
