Лабораторная работа 7-3
7. ИССЛЕДОВАНИЕ НЕСИММЕТРИЧНЫХ РЕЖИМОВ РАБОТЫ ТРЕХФАЗНОГО ТРАНСФОРМАТОРА
Цель работы
Экспериментальное исследование влияния вида схем соединения обмоток трехфазного трансформатора на степень несимметрии вторичных напряжений.
Программа работы
1. Проведение измерений фазных и линейных напряжений трехфазного трансформатора для следующих схем соединения обмоток - Y/Y0, Y0/Y0, Δ/Y0, Y/Z0, при симметричных и несимметричных режимах работы.
2. Обработка результатов экспериментов.
Описание лабораторной установки
Подача напряжения на стенд производится кнопкой SB1 «ПУСК» (зеленой), снятие напряжения - кнопкой SB2 «СТОП» (красной). В лабораторной работе используется следующее оборудование.
Объектом исследования (T4) является трехфазный многообмоточный трансформатор. Номинальные данные трансформатора приведены в табл. 7.1.
Трансформатор
снабжен коммутационным устройством,
позволяющим изменять схемы соединений
первичной и вторичной обмоток. Изменение
схем соединений первичных обмоток (Y,
Y0,
Δ)
осуществляется многопозиционным
переключателем SA3,
изменение схем соединений вторичных
обмоток (Y0,
Z0,
Δ,
Y0/
0,
Y/Δ)
и их включение - переключателем SA2.
Переключатели SA2,
SA3
расположены на лицевой панели лабораторного

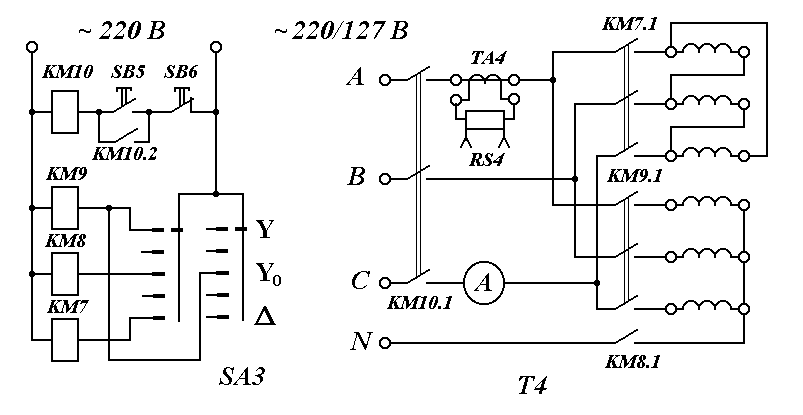

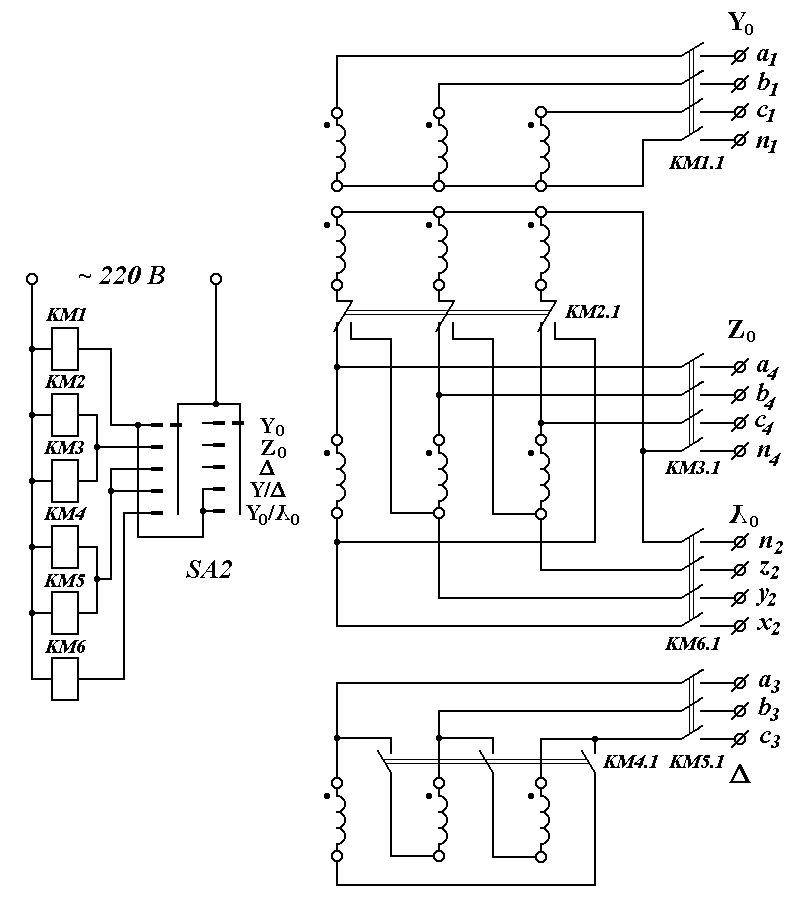

стенда. Принципиальные схемы вторичной
и первичной обмоток трансформатора Т4
и схемы
их коммутирующих устройств приведены
на рис. 7.1.
Включение и отключение трансформатора Т4 производится кнопками SB5 «ПУСК» и SB6 «СТОП».
Таблица 7.1
Номинальные данные исследуемого трансформатора т4
Схема соединения обмоток |
SНОМ, ВА |
U1НОМ, В |
I1НОМ , А |
U2НОМ, В |
I2НОМ , А |
Y/Y0 |
66 |
220 |
0.173 |
38 |
1.0 |
Δ/Y0 |
66 |
220 |
0.173 |
38 |
1.0 |
Y/Z0 |
57 |
220 |
0.150 |
33 |
1.0 |
-
Рис. 7.1

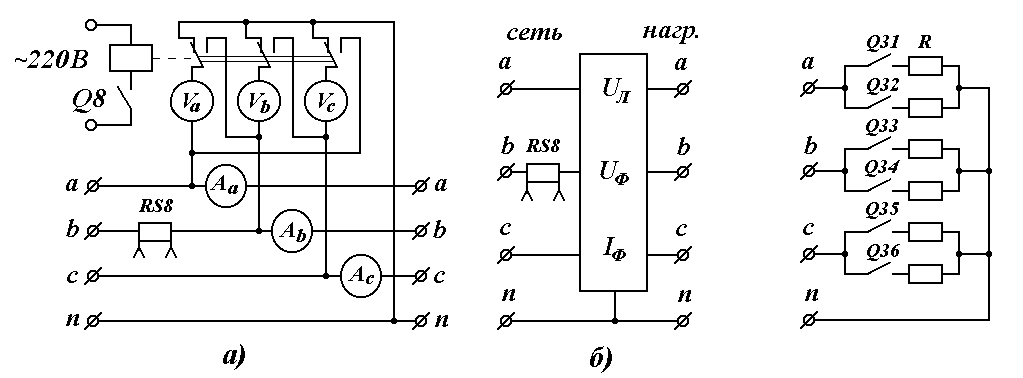

Измерительный комплект. Для измерения вторичных линейных и фазных напряжений, линейных токов трансформатора на стенде имеется трехфазный измерительный комплект. Электрическая схема и мнемосхема комплекта приведены на рис. 7.2-а и б, соответственно. Для измерения линейных и фазных напряжений используются одни и те же вольтметры (Va(ab), Vb(bc), Vc(ca) ), включаемые на линейное или фазное напряжение переключателем Q8.
Нагрузочный реостат. В качестве нагрузки трансформатора используется трехфазный нагрузочный реостат, схема которого приведена на рис. 7.3. Изменение сопротивления фаз осуществляется ступенчато выключателями Q31–Q36. Величины всех сопротивлений резисторов R реостата одинаковы и равны 40 Ом.
|
Рис. 7.2 Рис. 7.3 |
