Экспериментальные и расчетные данные силового трансформатора т3
измерено |
|||||||||
U1, В |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
I1, мА |
14 |
63 |
107 |
145 |
40 |
62 |
85 |
86 |
127 |
U2, В |
6,65 |
6,2 |
5,83 |
5,5 |
6,43 |
6,2 |
6,0 |
6,03 |
5,66 |
I2, А |
0 |
0,38 |
0,73 |
1,03 |
0,18 |
0,38 |
0,6 |
0,56 |
0,9 |
вычислено |
|||||||||
β, д.е. |
0 |
0,3 |
0,58 |
0,82 |
0,14 |
0,3 |
0,48 |
0,45 |
0,72 |
KU, д.е. |
9,02 |
9,7 |
10,3 |
10,9 |
9,33 |
9,7 |
10 |
9,95 |
10,6 |
KI, д.е. |
0 |
6,03 |
6,82 |
7,1 |
4,5 |
6,13 |
7,06 |
6,51 |
7,09 |
ZВХ, Ом |
428,6 |
95,2 |
56,1 |
41,4 |
150 |
96,8 |
70,6 |
69,8 |
47,2 |
2. Экспериментальное определение зависимостей измерительного трансформатора напряжения. Принципиальная схема для проведения опытов приведена на рис. 3.7. На этой схеме указаны измеряемые величины (U1, I1, U2), измерительные приборы, исследуемый трансформатор TV (Т3) и регулируемый источник напряжения E (трансформаторный агрегат, состоящий из ЛАТРа и силового трансформатора Т1 ) . Схема соединений оборудования стенда для проведения эксперимента показана на рис. 3.8.
Подготовка экспериментальной установки. Собрать схему по рис. 3.8 и установить аппараты управления стенда в исходные положения.
Рукоятку регулирования напряжения ЛАТРа «U» вывести на «min» (против часовой стрелки до упора).
Положения переключателей должно быть следующим: ЛАТР - Q10 – «250 В»; Т1 - Q11, Q12 – «3»; T3 - Q3 – «1»; Z2, - Q20 – выключен.
|
Рис. 3.7 |
|
Рис. 3.8 |
Таблица 3.4
Экспериментальные и расчетные данные измерительного трансформатора напряжения
измерено |
||||||||||
U1, В |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
I1, мА |
9 |
9 |
9 |
10 |
10 |
10 |
11 |
11 |
14 |
15 |
U2, В |
2,15 |
2,7 |
3,25 |
3,84 |
4,36 |
4,95 |
5,5 |
6,06 |
6,6 |
7,2 |
вычислено |
||||||||||
KU, д.е. |
9,3 |
9,26 |
9,23 |
9,11 |
9,2 |
9,09 |
9,09 |
9,07 |
9,09 |
9,03 |
ZВХ, Ом |
222,2 |
277,8 |
333,3 |
350 |
400 |
450 |
454,5 |
500 |
428,6 |
433,3 |
Последовательность проведения эксперимента.
Включить стенд. Подать напряжение на исследуемый трансформатор.
Плавно поворачивая рукоятку ЛАТРа, устанавливать необходимые значения U1 и записывать в табл. 3.4 значения U1 , I1, U2.
По завершении опытов выключить питание трансформатора и стенда.
3.
Экспериментальное определение
зависимостей
измерительного трансформатора тока.

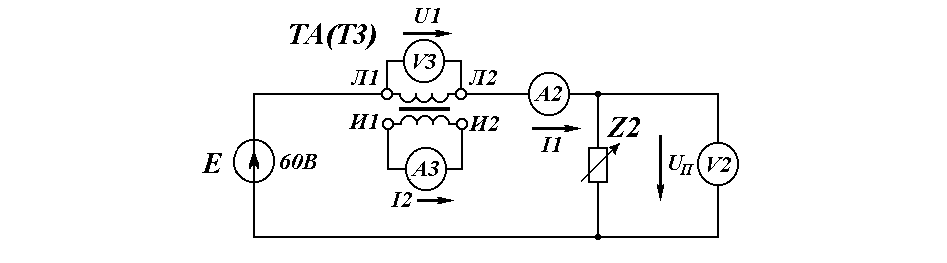

Принципиальная схема для проведения
опытов приведена на рис. 3.9. На этой схеме
указаны измеряемые величины (U1,
I1,
I2),
измерительные приборы, исследуемый
трансформатор TA
(Т3) и
источник напряжения E.
Схема соединений оборудования стенда для проведения эксперимента показана на рис. 3.10. Для изменения величины первичного тока измерительного трансформатора используется нагрузочное устройство Z2.
|
Рис. 3.9 |
|
Рис. 3.10 |
Таблица 3.5
