Лабораторная работа 2-3
2. ИССЛЕДОВАНИЕ РАБОЧЕГО РЕЖИМА
ОДНОФАЗНОГО СИЛОВОГО ТРАНСФОРМАТОРА
Цель работы
Экспериментальное определение эксплуатационных характеристик однофазного силового трансформатора.
Программа работы
1. Проведение опытов нагрузки трансформатора.
2. Обработка результатов экспериментов.
Описание лабораторной установки
Подача напряжения на стенд производится кнопкой SB1 «ПУСК» (зеленой), снятие напряжения - кнопкой SB2 «СТОП» (красной). В лабораторной работе используется следующее оборудование.
Силовой трансформатор (T1). Объектом исследования является однофазный многообмоточный трансформатор типа ТПП297. Трансформатор
Рис. 2.1 |

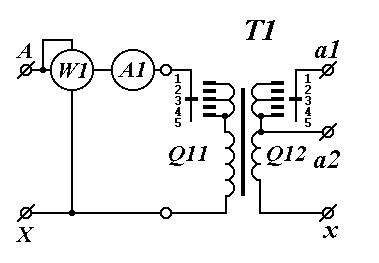

снабжен устройствами регулирования напряжения Q11 - в первичной обмотке и Q12 – во вторичной. В первичную цепь трансформатора включены измерительные приборы (амперметр А1 и ваттметр W1). Схема цепей трансформатора приведена на рис. 2.1. Паспортные данные трансформатора при используемом в лабораторной работе соединении обмоток приведены в табл. 2.1. |
Таблица 2.1.
Технические данные трансформатора t1
SНОМ, ВА |
U1НОМ, В |
U2НОМ,В |
k |
I0% , % |
P0 , Вт |
PК , Вт |
UК% , % |
I1НОМ , А |
I2НОМ , А |
58 |
220 |
58 |
3.8 |
13.2 |
2,0 |
5.0 |
11.0 |
0.28 |
1.0 |
|
Рис. 2.2 |
Лабораторный автотрансформатор (ЛАТР). Для питания исследуемого трансформатора используется лабораторный автотрансформатор (ЛАТР) – устройство, позволяющее плавно регулировать выходное напряжение. Регулирование напряжения ЛАТРа осуществляется поворотом рукоятки, обозначенной «U» с двунаправленной стрелкой «min» - «max» (уменьшение – увеличение выходного напряжения).

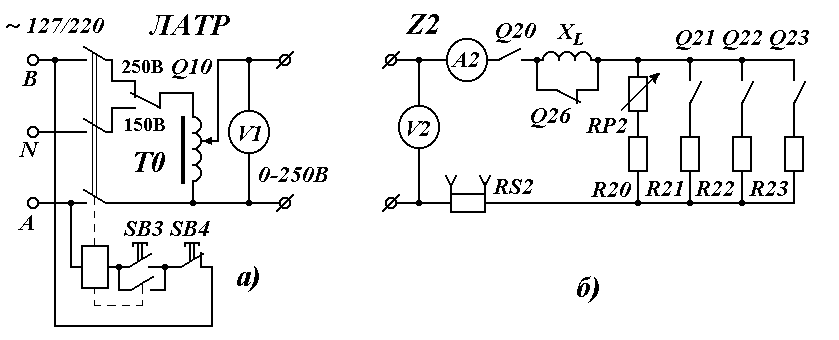

Подача и снятие напряжения с выходных зажимов ЛАТРа производится кнопками SB3 и SB4. ЛАТР имеет два диапазона выходных напряжений 0-150 В и 0-250 В, которые устанавливаются переключателем Q10. Выходное напряжение измеряется встроенным вольтметром V1 с автоматически переключаемыми пределами измерения 30, 150, 300 В. Электрическая схема ЛАТРа приведена на рис. 2.2а.
Нагрузочное устройство (Z2). В качестве нагрузки трансформатора используется регулируемое активно-индуктивное сопротивление, схема которого приведена на рис. 2.2б. Включение устройства производится выключателем Q20. Изменение величины активного сопротивления осуществляется: плавно - вращением рукоятки RP2, ступенчато - выключателями Q21, Q22, Q23. Включение индуктивного сопротивления ХL производится выключателем Q26. Для измерения электрических величин нагрузочное устройство снабжено амперметром A2, вольтметром V2, шунтом RS2. Сопротивление шунта RS2 = 0.22 Ом.
