Данные для определения характеристик короткого замыкания трансформатора
опыт |
I1К, A |
0.05 |
0.10 |
0.150 |
0.20 |
0.25 |
0.30 |
U1К, B |
4 |
8 |
12 |
16 |
20 |
24 |
|
расчет |
ZК, Ом |
80 |
80 |
80 |
80 |
80 |
80 |
Обработка результатов экспериментов
1. Определение реальных технических данных исследованного трансформатора. Используя результаты опытов холостого хода и короткого замыкания (табл. 1.2), определить реальные технические данные трансформатора. Полученные величины занести в графу «эксперимент» табл. 1.5 для сопоставления с паспортными значениями.
Таблица 1.5
Паспортные и реальные данные исследуемого трансформатора
Величина |
U1НОМ, В |
U2НОМ,В |
k |
I0% , % |
P0 , Вт |
PК , Вт |
UК% , % |
паспорт |
220 |
58 |
3.8 |
13.2 |
2.0 |
5.0 |
11.0 |
эксперимент |
220 |
52 |
4,23 |
0,0015 |
2,0 |
5,5 |
5 |
Вычисляемые величины определяются по следующим формулам:
Коэффициент трансформации
|
(1.1) |
Относительный ток холостого хода
|
(1.2) |
Относительное напряжение короткого замыкания
|
(1.3) |
2. Определение параметров упрощенной и полной схемы замещения трансформатора. Сопротивления упрощенной приведенной схемы замещения трансформатора (рис.1.7.) (сопротивления короткого замыкания) определяются по данным опыта короткого замыкания (табл. 1.3) и рассчитываются по следующим выражениям:
|
(1.4) |
Рассчитанные величины параметров короткого замыкания свести табл. 1.6.
|

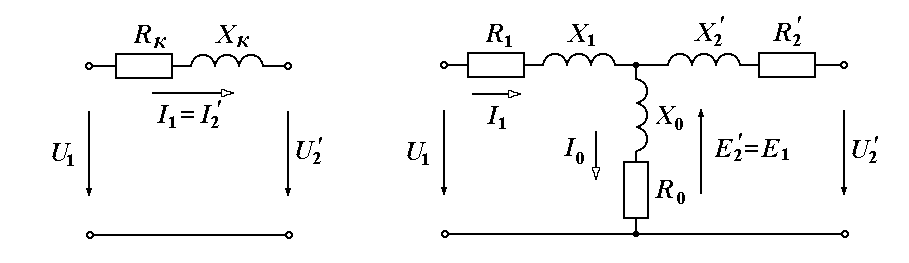

Рис. 1.7. Рис. 1.8. |
Сопротивления цепи намагничивания Т - образной приведенной схемы замещения (рис.1.8) определяются из опыта холостого хода
|
(1.5) |
Первичные и вторичные продольные параметры Т - образной приведенной схемы замещения
|
(1.6) |
Абсолютные значения вторичных параметров трансформатора
|
(1.7) |
Рассчитанные величины параметров трансформатора свести в табл. 1.6.
Таблица 1.6
Параметры приведенных схем замещения трансформатора
R К , Ом |
X К , Ом |
Z 0 , Ом |
R 0 , Ом |
X 0 , Ом |
R 1 , Ом |
X 1 , Ом |
R 2 , Ом |
X 2 , Ом |
75,4 |
26,7 |
5500 |
1250 |
5356 |
37,7 |
13,35 |
2,1 |
0,75 |
3. Построение характеристик холостого хода и короткого замыкания. По данным табл. 1.3 и 1.4 построить графики характеристик I10(U10 ), Z0(U10 ), I1К(U1К ), ZК(U1К ).
