По однократному нажатию на запись в таблице, в окне справа будет отображена краткая информация о сотруднике. По нажатию кнопки «Полная информация» откроется панель «Сотрудники» (рисунок 4.10).

Работа с панелью «Тарифные ставки» (рисунок 4.18). На этой панели осуществляется слежение за данными об изменении тарифных ставок. Поиск осуществляется тем же путем, как и на панели «Сотрудники» (рисунок 4.6).

Рисунок 4.18 - Панель «Тарифные ставки»

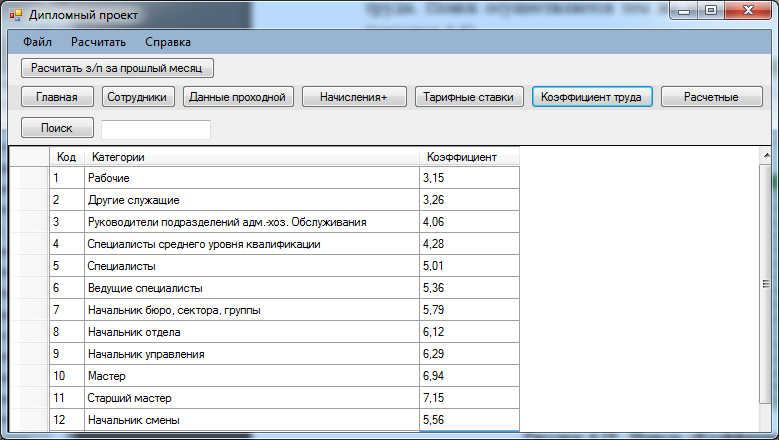

Работа с панелью «Коэффициент труда» (рисунок 4.19). На этой панели осуществляется слежение за данными об изменении коэффициента сложности труда. Поиск осуществляется тем же путем, как и на панели «Сотрудники» (рисунок 4.6).

Рисунок 4.19 - Панель «Коэффициент труда»

Работа с панелью «Расчетные» (рисунок 4.20). На этой панели отображается таблица с данными о ЗП за весь период использования программы. По нажатию клавиши «Печать» осуществляется печать данных о ЗП за выбранный период в строке поиска (рисунок 4.21). Образец печати отображен на рисунке 4.22.

Рисунок 4.20 – Панель «Расчетные»

Рисунок 4.21 – Работа поиска

Рисунок 4.22 – Образец печати

Кнопка «Рассчитать з/п за прошедший месяц» является основной в данной программе, так как программа является расчетной для ЗП по предприятию. По ее нажатию происходит расчет ЗП с использованием всех таблиц программы, а результат заносится в таблицу на панели «Расчетные» (рисунок 4.20).

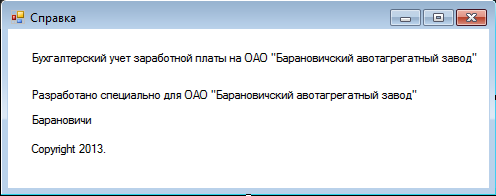

Все кнопки программы продублированы в Меню. По нажатию кнопки «О программе» отображается краткая информации о программе (рисунок 4.23).

Рисунок 4.23 – Информация о программе

По нажатию кнопки «Об авторе» отображается краткая информация об авторе программы (рисунок 4.24).

Рисунок 4.24 – Информация об авторе

По нажатию кнопки «Help!» загружается данное руководство пользователя.

5 Экономическое обоснование разработки пп

5.1 Необходимость экономического обоснования

Разработанный программный продукт позволяет автоматизировать процесс учета компетенций сотрудников предприятия.

Для экономического обоснования разработки ПП необходимо произвести расчет экономической эффективности. Эффективность выражается показателем степени соизмерения результатов с затратами, то есть уровнем использования различных ресурсов в производственной структуре. Расчет экономической эффективности позволяет определить целесообразность разработки и внедрения программного обеспечения.

При расчете экономической эффективности разработки программного продукта необходимо сопоставить затраты пользователя программного продукта до его внедрения на выполнение им того комплекса работ, который обеспечит приобретаемый программный продукт, с затратами после внедрения. При этом в качестве базового варианта берется ручной метод расчетов, так как задача автоматизируется.

5.2 Определение трудоемкости разработки программного продукта

Трудоемкость разработки программного продукта (ПП) может быть определена укрупненным методом. При этом необходимо воспользоваться формулой:

, (5.1)

чел-ч,

где Т_ОА – трудоемкость подготовки описания задачи и исследования алгоритма решения;

Т_БС – трудоемкость разработки блок-схемы алгоритма;

Т_П – трудоемкость программирования по готовой блок-схеме;

Т_ОТЛ – трудоемкость отладки программы на ЭВМ;

Т_ДР – трудоемкость подготовки документации по задаче в рукописи;

Т_ДО – трудоемкость редактирования, печати и оформления документации по задаче.

Составляющие приведенной формулы определяются, в свою очередь, через условное число операторов Q в разрабатываемом ПП по формуле:

(5.2)

где q – число операторов в программе(q=1005);

С – коэффициент сложности программы (С=1,1);

p – коэффициент коррекции программы в ходе ее разработки (р=0,25).

Тогда составляющие трудоемкости разработки программы определятся по формулам:

, (5.3)

чел-ч;

, (5.4)

чел-ч;

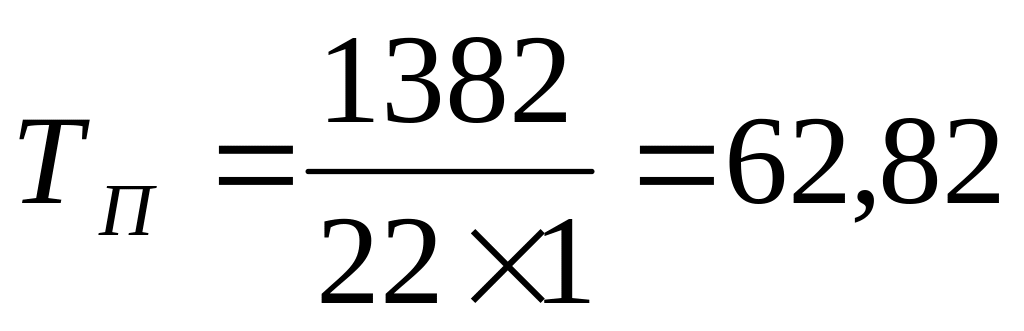

, (5.5)

чел-ч;

, (5.6)

чел-ч;

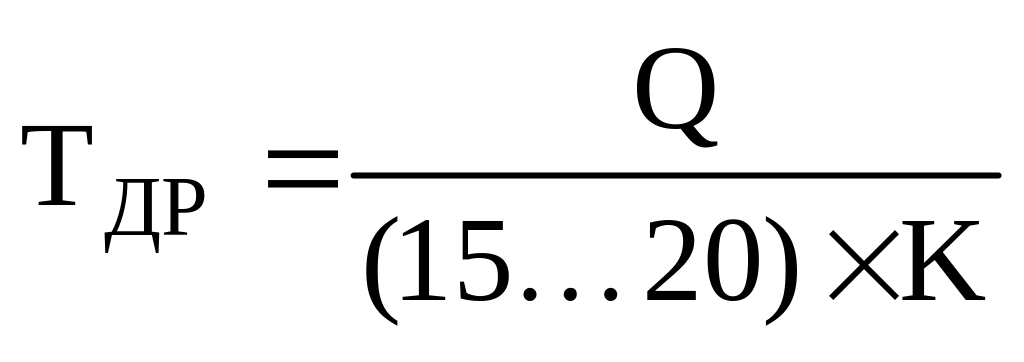

, (5.7)

чел-ч;

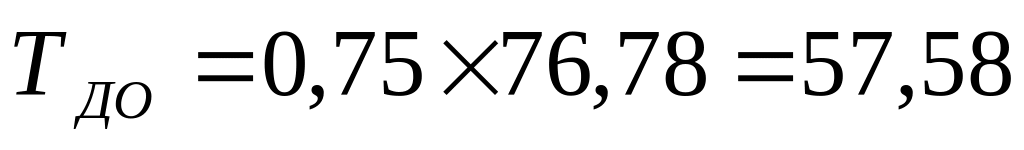

, (5.8)

чел-ч;

где W – коэффициент увеличения затрат труда вследствие недостаточного описания задачи (W = 1,2…1,5);

К – коэффициент квалификации разработчика алгоритмов и программ (при стаже до двух лет K = 1,0).
