2 Практические данные

2.1 Выбор инструментальных средств разработки проекта

До написания данного программного продукта на предприятии ОАО «Барановичский автоагрегатный завод» использовались программы АПП и программа BisTec под упровлением ОС MS DOS.

Однако данные программные продукты не являются достаточными для ведения учета учета посещаемости работы сотрудниками и ведения расчета ЗП.

С учетом приведенных требований было принято решение написать новый проект построения баз данных с помощью MS Access и архитектуры «клиент-сервер». Данные средства реализации являются перспективными и позволили решить поставленную задачу в соответствии с требованиями к разработке дипломного проекта.

Создадим логическую и физическую модели данных для базы данных в среде ERwin.

2.2 Логическое и физическое проектирования бд

Описание схемы данных.

Все данные хранятся в двух БД, состоящих из 1 и 7 таблиц, связи между которыми обеспечивают наименьшую избыточность данных. Логическая и физическая схемы БД представлены на рисунках 2.1 и 2.2 соответственно.

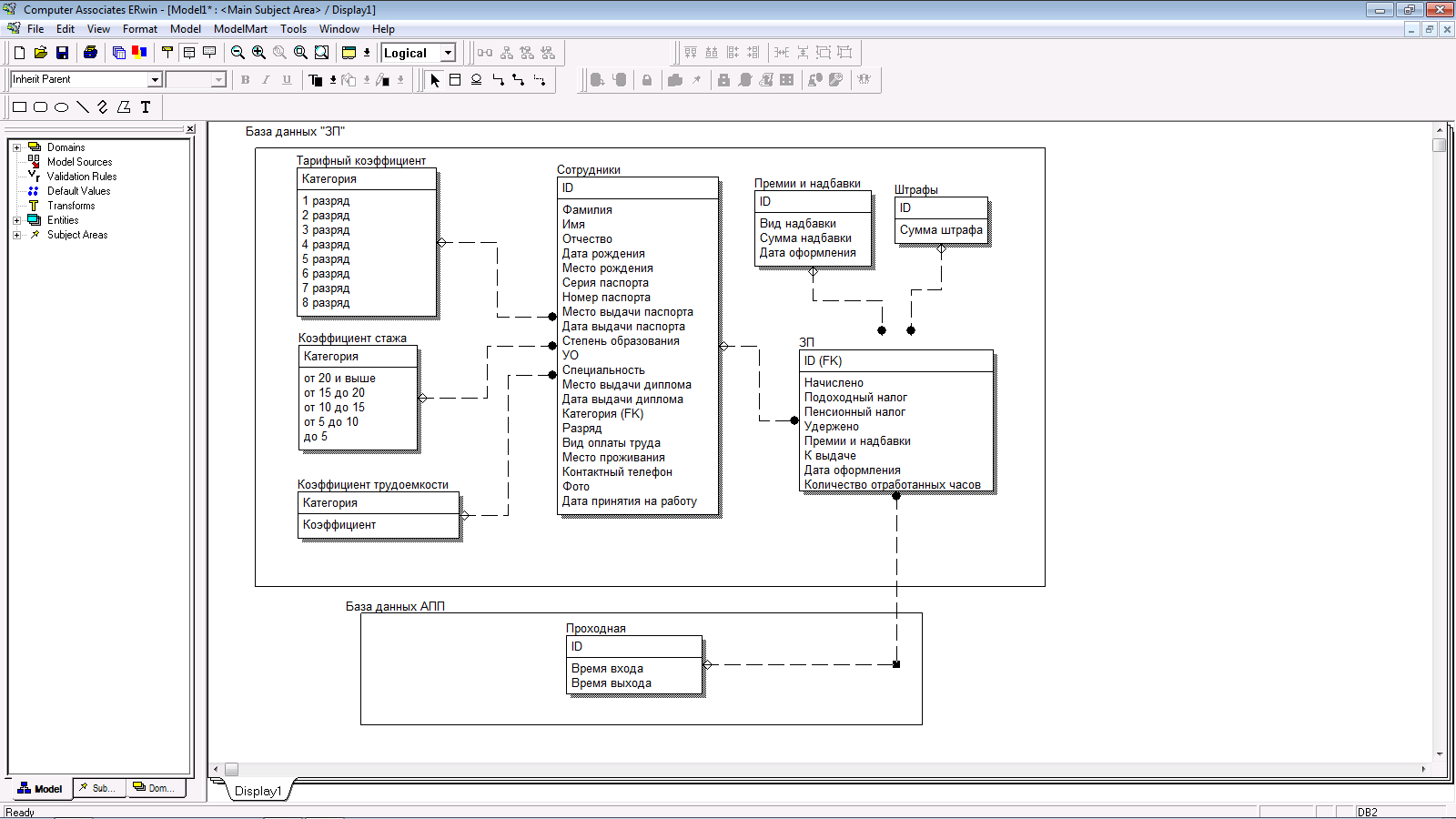

Рисунок 2.1 – Логическая схема БД

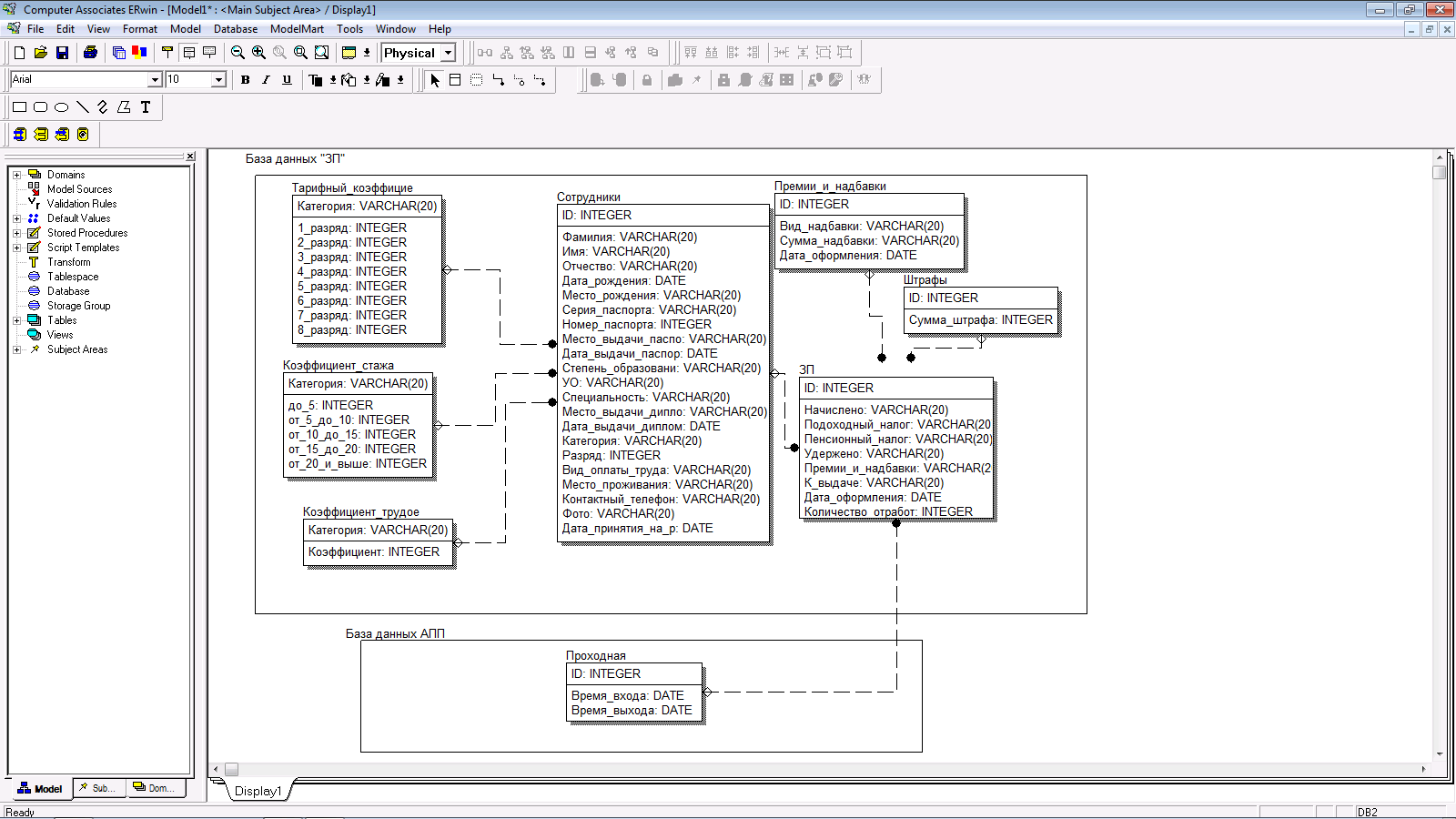

Рисунок 2.2 – Физическая схема БД

В таблице 2.1 представлено описание полей таблицы «Рабочие»

Таблица 2.1

Название	Тип
ID	number
Фамилия	varchar
Имя	varchar
Отчество	varchar
Дата рождения	date
Место рождения	varchar
Серия паспорта	varchar
Номер паспорта	number
Место выдачи паспорта	varchar
Дата выдачи паспорта	date
Степень образования	varchar
Учреждение образования (УО)	varchar
Специальность	varchar
Место выдачи диплома (сертификата)	varchar
Дата выдачи диплома (сертификата)	date
Категория работника	varchar
Разряд работника	number
Вид оплаты труда	varchar
Место проживания	varchar
Контактный телефон	varchar
Фото	varchar

В таблице 2.2 представлено описание полей таблицы «ЗП»

Таблица 2.2

Название	Тип
ID	number
Начислено	varchar
Подоходный налог (9%)	varchar
Пенсионный налог (1%)	varchar
Удержано (Сумма налогов+Штрафы)	varchar
Надбавки (Премии, авансы, 13 ЗП, отпускные, больничный)	varchar
К выдаче	varchar
Дата оформления суммы	date
Количество отработанных часов	number

В таблице 2.3 представлено описание полей таблицы «Надбавки»

Таблица 2.3

Название	Тип
ID	number
Вид надбавки	varchar
Сумма надбавки	number
Дата оформления суммы	date
