Расчёт коньковой панели сd
Определим разгружающий момент:
Длинны панелей АС и СD одинаковые, внеузловая нагрузка тоже, поэтому моменты будут одинаковыми:
Расчетное сечение принимаем такое же как и для опорной панели АС:
Коэффициент, учитывающий дополнительный момент от продольной силы при деформации стержня:
Поправочный коэффициент при прямоугольной эпюре моментов:
αн =0,81 для прямоугольной эпюры моментов
Определяем результирующий изгибающий момент от действия поперечных и продольных нагрузок из расчета по деформированной схеме в середине пролета:
Определяем опорный изгибающий момент из расчета по деформированной схеме:
К расчёту принимаем наибольшее значение по модулю изгибающего момента:
Напряжение сжатия:
Условие выполнено. Прочность верхнего пояса обеспечена.
2.3.2 Расчёт нижнего пояса фермы
Нижний пояс фермы выполнен из 2-х равнополочных уголков ст. С235 П – образного сечения.(ГОСТ 8509-93)
Расчётное усилие в НП.
Определяем требуемую площадь одного уголка из условия прочности на растяжение:
Где
-
расчётное сопротивление стали растяжению;
-
коэффициент условий работы для растянутых
стержневых конструкций покрытий.
По сортаменту подбираем равнополочный уголок ∟40×5, А =3,79 см2;ix = 1,21см
Во избежание излишнего провисания нижнего пояса устраиваем дополнительные подвески из круглой стали ⌀12мм, расположенные в узлах С и Е верхнего пояса.
Проверяем гибкость панели нижнего пояса при расчётной длине:
где
расчётная длина панели НП

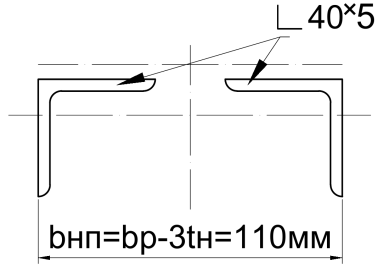

Для обеспечения совместной работы уголков соединяем их планками на расстоянии:
Принимаем расстояние 110мм
Принимаем шаг соединительных планок 900мм, ширину планок принимаем 0,5/bвп=0,5/14=7см.
2.3.3 Расчёт раскоса
Сечение раскоса принимаем из клееного пакета с шириной равной ширине ВП( b = 140 мм ). Высоту сечения раскоса назначаем, приблизительно равной его ширине. Принимаем клееный пакет из 4–х досок толщиной 33 мм после фрезерования черновых заготовок, общая высота пакета h=5·33=132мм.
Расчётные усилия в раскосе:
Определяем геометрические характеристики сечения:
Площадь сечения:
Радиус инерции:
Расчётная длинна раскоса CF при шарнирном закреплении концов равна 4,74м
Гибкость раскоса:
Минимальный коэффициент продольного изгиба:
Проверим напряжения в сжатом раскосе с учётом устойчивости:
Условие выполнено. Принятого сечения достаточно.
2.3.4 Расчёт стойки
Принимаем стойку из круглой стали.
Усилия в стойке:
V = 23,36 кН
Определяем требуемую площадь сечения из условия прочности на растяжение:
где
-
=
0,9 для подвесок из круглой стали.
0,8 - коэффициент учитывающий снижение расчётного сопротивления при наличие нарезки.
По сортаменту круглой стали подбираем стойку из круга ⌀16мм
(А бр= 1,408 см2 > Атр = 1,39 см2).
3.5 Расчет и конструирование узлов фермы
3.5.1. Расчет среднего узла нижнего пояса
В среднем узле нижнего пояса уголки соединяются пластинами сечением 10 х 100 мм. В центре пластины находится отверстие для узлового болта. Крепление стойки к узловому болту происходит при помощи приваренных к ней концевых планок толщиной 10 мм. Раскосы крепятся к узловому уголку пластинами толщиной 10 мм.

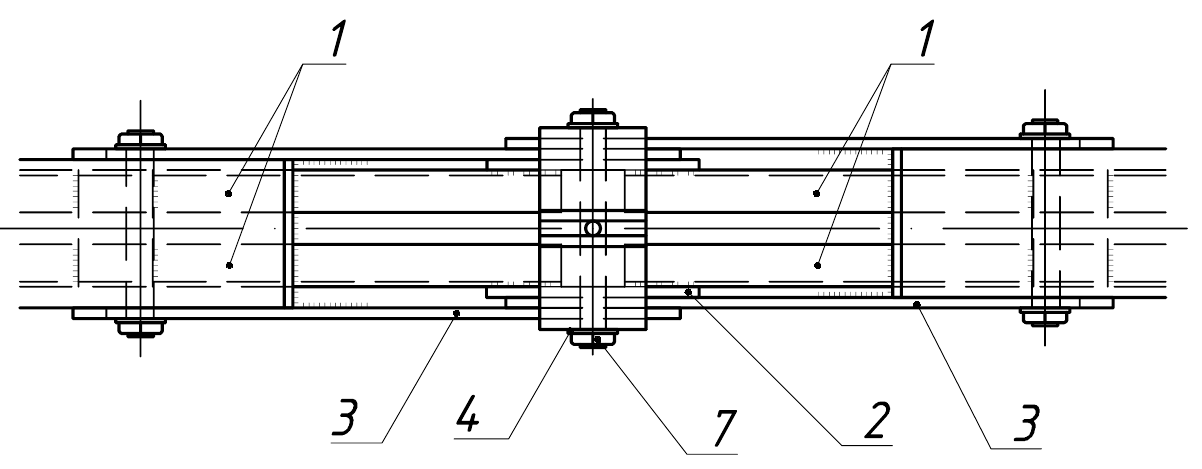

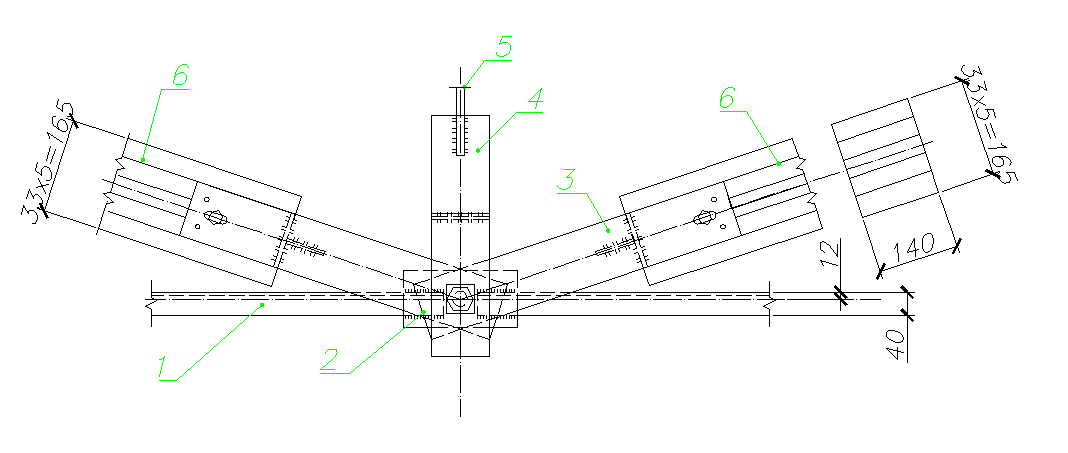

Рисунок 3.1. Средний узел нижнего пояса фермы
1-нижний пояс ;
2- накладка стыковая;
3- пластина для крепления раскоса;
4- планка для крепления стойки;
5- стойка;
6- раскос;
7- узловой болт.
