Дистанционная передача данных и удаленный доступ к данным автозаправочной станции
Дистанционная передача данных в головной офис с автозаправочной станции может осуществляться двумя способами:
по телефонной линии, представлена схема на рисунке 2.9:
Рисунок 2.9 - Схема передачи данных по телефонной линии
или по каналу GSM, схема представлена на рисунке 2.10:
Рисунок 2.10 - Схема передачи данных по каналу GSM
В данном случае играет роль только тарифная политика оператора сотовой связи, так как передача данных быстрее осуществляется посредством связи GSM и удаленность головного офиса от данной автозаправочной станции.
Устройство системы измерения уровня и схемы ее реализации
Система измерения должна состоять из первичных преобразователей - измерительных устройств, преобразовывающих физические величины измеряемой среды (температуру, уровень, плотность) в электрический сигнал, и вторичных приборов - устройств, выполняющих функции отображения информации, сигнализации и управления исполнительными механизмами.
В данной схеме отсутствует центральное управляющее устройство, т.к. функцию генерирования управляющих сигналов в линии связи выполняют сами преобразователи. Вторичные приборы выполняют роль, исполняющих устройств. Каждой составной части присваивается свой индивидуальный адрес и все они объединяются на общий трехпроводный шлейф (линию связи –питания)
Выход на показывающий прибор – сигнализатор + персональный компьютер осуществляется по схеме, представленной на рисунке 2.11:
Рисунок 2.11 - Схема соединения прибор – сигнализатор + персональный компьютер
Схема автоматического регулирования с индикацией уровня, температуры и светозвуковой сигнализацией при достижении критических значений осуществляется по принципу, представленном на рисунке 2.12:
Рисунок 2.12 - Схема сигнализации при достижении критических значений
Схема, изображенная на рисунке 2.12, и будет использоваться для автоматического срабатывания сигнализации при достижении критических значений уровня жидкости в резервуарах. Ее электрическая схема изображена на рисунке 2.13.
Схема электрических соединений устройств уровнемера к линиям связи происходит по принципу изображенном на рисунке 2.14, где МС и ВС – сигнализаторы, БК – блок коммутации, БП – блок питания.

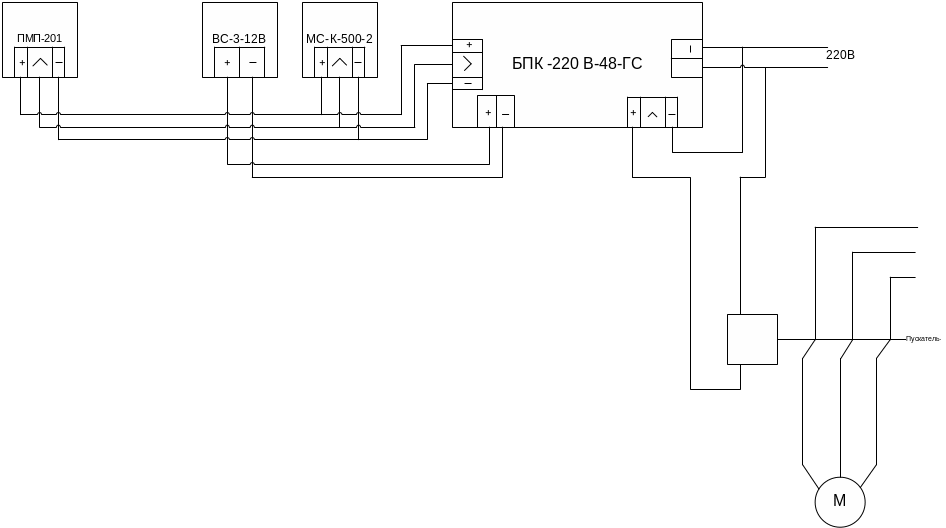

Рисунок 2.13 – Электрическая схема сигнализации о превышении критических значений уровня и температуры

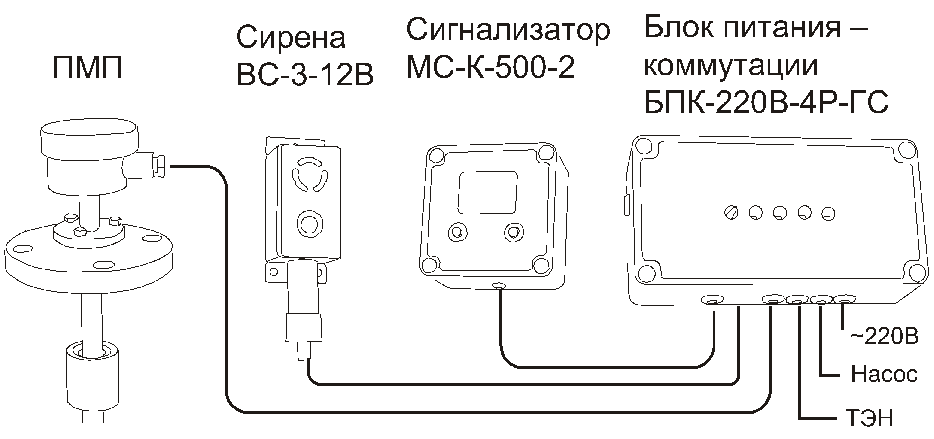

Рисунок 2.14 – Схема соединений устройств уровнемера к линиям связи
Благодаря этому система является многомастерной, достигается исключительная гибкость и разнообразие систем измерений, для реализации необходимых измерений.
Программное обеспечение для автоматизации отпуска и контроля топлива
Программное обеспечение необходимое для автоматизации контроля отпуска топлива, измерение уровня и объема нефтепродуктов, связь АЗС с центральным офисом, интеграция с системой программ бухгалтерского учета, а так же автоматический учет топлива при одновременном отпуске через ТРК и принятии топлива в резервуар, бывает нескольких видов: или оно поставляется по желанию заказчика производителями уровнемеров или покупается у специализированных разработчиков. В нашем регионе компанией предоставляющей такое программное обеспечение является «АВТОМАТИКА плюс».
Выбранный уровнемер ПМП- 201, производства ООО «Сенсор», поставляется вместе с программой «АРМ-СЕНС», посредством которой возможно собирать и отображать информацию, поступающую от уровнемеров.
Информация об изменении уровня и его параметров может поступать на экран диспетчера двумя способами:
В виде таблицы, рисунок 2.15:

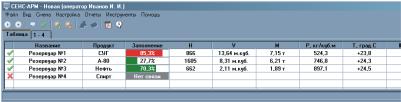

Рисунок 2.15 – Скриншот программы, выдающей оператору информацию об изменении
уровня и температуры в виде таблицы
Или в виде рисунков резервуаров, рисунок 2.16:
Рисунок 2.16 – Скриншот программы, выдающей оператору информацию об изменении уровня и температуры в виде рисунков резервуаров
Так же оператор может посмотреть, как в течение времени изменялись параметры продукта, график изменений представлен на рисунке 2.17:
Рисунок 2.17 - График изменений объема ЖМТ в резервуаре за три дня
Воздействуя на исполнительные элементы (электромагнитные клапаны, пускатели насосов), ПК по заданному алгоритму управляет процессами слива и заправки на АЗС. При аварийных ситуациях ПК, получая информацию от датчиков, вырабатывает сигналы блокировки технологической системы, включает световую и звуковую сигнализацию, выдает о месте и характере неисправности на экран диспетчера АЗС.
