Гирополукомпас гпк-52. Ортодромичность гирополукомпаса.
Гирополукомпас ГПК-52. Принцип работы гироскопических курсовых приборов рассмотрим на примере одного из простейших устройств такого рода− гирополукомпаса ГПК-52.
Основной частью прибора является гироузел массой около 2 кг, представляющий собой ротор гироскопа вместе с электродвигателем, приводящим его во вращение со скоростью 22-23 тыс. оборотов в минуту. Гироскоп помещен в карданов подвес из двух рамок. Во внутренней рамке на подшипниках закреплена ось гироскопа в горизонтальном положении. Сама внутренняя рамка также может вращаться вокруг горизонтальной оси, перпендикулярной оси гироскопа. Ось внутренней рамки закреплена в подшипниках во внешней рамке, которая может вращаться вокруг вертикальной оси. Эта внешняя ось жестко закреплена в корпусе ГПК-52, который размещен в кабине самолета и, естественно, поворачивается вместе с самолетом.
На оси внешней рамы карданова подвеса закреплена шкала отсчета курсов. ГПК-52 часто монтируется на штурманском столике в кабине так, что плоскость шкалы совпадает с плоскостью столика. Рядом со шкалой на корпусе прибора нанесен треугольный индекс, напротив которого по шкале и отсчитывается курс (рис. 5.20).
Рис. 5.20. Схема простейшего гирополукомпаса
При развороте ВС корпус прибора поворачивается вместе с ним, а шкала остается ориентированной по сторонам света по-прежнему, поскольку гироскоп внутри карданова подвеса сохраняет направление своей оси. Таким образом, напротив треугольного индекса на шкале пилот всегда отсчитывает угол между осью курсового гироскопа и продольной осью самолета. Этот угол называют гироскопическим курсом.
Главная ось курсового гироскопа (его ось вращения) может быть направлена в любом направлениии. Поэтому при одном и том же направлении продольной оси ВС гироскопический курс (значение, отсчитываемое на шкале) может быть любым.
Пилот может принудительно поставить ось гироскопа по любому желаемому направлению начала отсчета, например, по северному направлению меридиана. Для этого на пульте управления ГПК-52 имеется рукоятка задатчика курса, при нажатии которой влево или вправо ось гироскопа и шкала поворачиваются и показания гироскопического курса на шкале начинают меняться. Следует отметить, что на самом деле ГПК-52 и более современные гироскопические приборы конструктивно устроены таким образом, что при нажатии задатчика курса вращается только шкала курса, а направление оси гироскопа остается неизменным. Однако для правильного применения прибора вполне допустимо считать, что при нажатии задатчика курса действительно поворачивается ось гироскопа, то есть меняется ее направление в пространстве.
Ортодромичность курсового гироскопа
Теперь после анализа поведения курсового гироскопа на неподвижном самолете рассмотрим, как он будет вести себя в случае, когда ВС перемещается по ортодромической линии пути. Общий случай – полет по произвольной траектории, будет рассмотрен далее.
Широкое применение гироскопических курсовых приборов в навигации основывается на том, что курсовой гироскоп обладает ортодромичностью.
Свойство ортодромичности гироскопа заключается в том, что при полете по ортодромии ось гироскопа сохраняет с этой ортодромией постоянный угол. Разумеется, речь идет о курсовом гироскопе, снабженном механизмами горизонтальной и азимутальной коррекции и не имеющем инструментальных погрешностей, вызванных его неточным изготовлением, износом и т.д. Можно сказать, что речь идет об идеальном гироскопе, который ведет себя точно так, как ему положено себя вести в соответствии с законами физики. Конечно, идеальных гироскопов в природе не существует, а реальные гироскопы имеют ряд погрешностей, но они будут рассмотрены позже.
Свойство ортодромичности означает, что если перед началом полета установить ось гироскопа в каком-либо направлении и выполнять полет точно по ортодромии, то угол между осью гироскопа и ортодромией будет сохраняться (рис. 5.24).

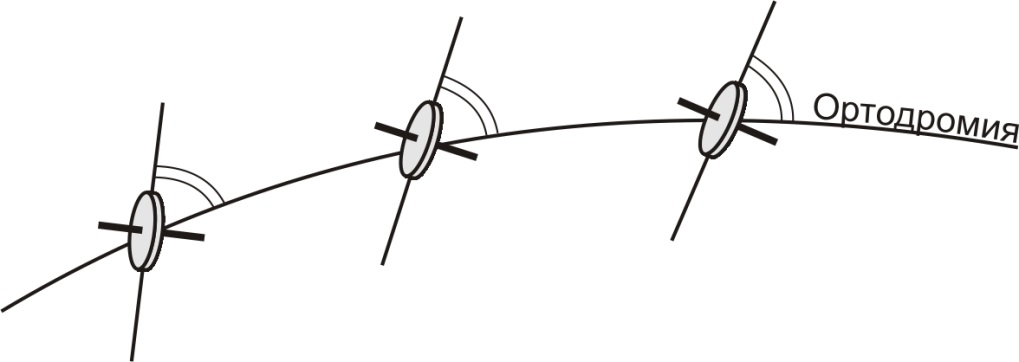

Рис. 5.24. Ортодромичность курсового гироскопа
Свойство ортодромичности не является каким-то дополнительным специфическим свойством, обнаружившимся у курсовых гироскопов. Оно является следствием основного свойства любого вращающегося тела сохранять направление оси своего вращения. Конечно, с учетом того, что механизм горизонтальной коррекции непрерывно удерживает ось гироскопа в текущей горизонтальной плоскости.
Свойство ортодромичности имеет математическое доказательство: можно показать, что скорость вращения оси гироскопа вокруг вертикальной оси, вызванная перемещением самолета, оказывается равной скорости изменения путевого угла ортодромии при полете по ней ВС. Получается, что с какой скоростью поворачивается ось гироскопа, с такой же скоростью и в ту же сторону «поворачивает» сама ортодромия относительно текущего меридиана. А угол между ними при этом остается постоянным.
Убедиться в наличии у гироскопа свойства ортодромичности можно и мысленно без всяких формул на основе следующих рассуждений.
Будем считать, что гирополукомпас снабжен механизмом азимутальной коррекции, который компенсирует уход гироскопа, вызванный вращением Земли. Поскольку этот уход компенсирован, то Землю можно считать неподвижной, не учитывать ее вращение.
Также предположим, что ветра нет и, следовательно, угол сноса равен нулю. В этом случае продольная ось ВС в полете также все время направлена по ортодромии. Такое допущение никак не повлияет на правильность выводов.
Для начала рассмотрим частный случай, когда ось гироскопа ориентирована прямо в направлении ортодромии, по которой выполняется полет.
Напомним, что ортодромия – это большой круг на земной сфере. Ее плоскость проходит через центр этой сферы и, следовательно, касательная к ортодромии, перепендикулярная ее радиусу, лежит в горизонтальной плоскости (рис.5.25).

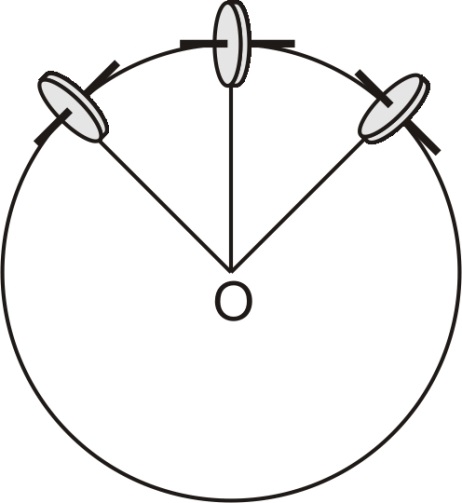

Рис. 5.25. К объяснению ортодромичности гироскопа
В полете ось гироскопа стремится сохранять свое направление в инерциальной системе отсчета, например, на какую-то звезду, на которую она вначале оказалась направлена. Если бы в гирополукомпасе отсутствовал механизм горизонтальной коррекции, то при перемещении ВС в другую точку ортодромии ось гироскопа сохраняла бы свое направление на звезду, но отклонилась бы от текущей горизонтальной плоскости, поскольку эта плоскость изменила свое положение. Но механизм горизонтальной коррекции непрерывно принудительно удерживает ось гироскопа горизонтально (см. рис.5.25). Таким образом, ось гироскопа меняет свое положение, но ее наклон происходит в плоскости самой ортодромии. Вправо или влево никакого отклонения нет, и ось гироскопа все время направлена вдоль ортодромической линии пути.
Таким образом, для данного частного случая свойство ортодромичности гироскопа вполне очевидно – он действительно сохраняет постоянный (в данном случае – нулевой) угол с ортодромией.
Теперь представим себе, что на ВС в одной и той же точке (условно, конечно) находятся одновременно два гироскопа. Ось первого, как и в предыдущем случае, направлена по ортодромии, а второго – под некоторым углом к ортодромии и, следовательно, к оси первого гироскопа. Благодаря механизму горизонтальной коррекции обе оси гироскопов расположены горизонтально.
При перемещении ВС ось первого гироскопа, как мы уже выяснили, будет все время направлена по ортодромии. А как будет вести себя второй гироскоп?
Оба гироскопа совершенно равноправны и стремятся сохранить свои направления в пространстве (каждый на свою звезду). Но механизм горизонтальной коррекции по мере перемещения ВС разворачивает их оси так, чтобы они оставались в текущей горизонтальной плоскости, общей для обоих гироскопов. Этот разворот происходит в вертикальной плоскости, то есть один конец оси гироскопа опускается, другой – поднимается. Но никакого бокового поворота (вправо-влево) не происходит, поэтому угол между осями гироскопов сохраняется тем же, каким он был вначале. А поскольку ось первого гироскопа направлена по ортодромии, то значит и ось второго гироскопа сохраняет с ортодромией на протяжении полета постоянный угол. В этом и заключается свойство ортодромичности.
Таким образом, в полете по ортодромии при отсутствии ветра, когда продольная ось ВС направлена по этой ортодромии, сохраняется постоянным угол между осью гироскопа и продольной осью ВС. Но этот угол – это гироскопический курс. Следовательно, при полете по ортодромии гироскопический курс сохраняется постоянным. Но тогда справедливо и обратное утверждение: для полета по ортодромии необходимо выдерживать постоянный гироскопический курс. Этим и объясняется важность гироскопических курсовых приборов для навигации. Ведь ЛЗП имеет форму ортодромиии и значит полет по ней можно легко осуществить, если лететь с постоянным гироскопическим курсом.
Это утверждение остается справедливым и при наличии ветра. Просто будет иметь место угол сноса и для полета по заданной ортодромической ЛЗП нужно выдерживать гироскопический курс, отличающийся от направления ортодромии на величину этого угла сноса. Продольная ось ВС уже не будет направлена по ортодромии, но гироскопический курс все равно будет постоянным, отличающимся от штилевого на угол сноса.
