Описание физической схемы

Компьютеры расположены, так как показано на рисунке 25.

Согласно требованиям кабельных стандартов и Российского стандарта ГОСТ Р 53246-2008 нельзя витую пару пристреливать к стене при помощи скоб. Для этого используем кабель-канал. Кабель канал нужно устанавливать высоте 60 см от пола, в соответствии с ГОСТом. Крепить кабель-канал нужно с помощью саморезов. Для правильного соединения коробов используем специальные комплектующие элементы, специальные уголки. При прокладке кабеля витая пара, следует избегать заломов и изгибов, а так же нельзя прикладывать значительные усилия на растяжение, это может привести к нарушению требований категории 5е. После протяжки, со стороны рабочего места кабель разделывается и витая пара расшивается по ГОСТ Р 53246-2008, на модульные разъемы розеток. Согласно стандартам на каждом рабочем месте устанавливаем информационную розетку с двумя розеточными модулями. Один модуль будет обслуживать кабель категории 5e, другой будет подключаться к кабелю категории 3 для телефона. Компьютеры соединены с информационной розеткой при помощи патч-кордов категории 5e. Со стороны коммутаторов, кабель соединяется с портом Gigabit Ethernet установленном на сервере R-Style Marshall NP 1210. Коммутатор K2 соединён с PC1, PC2, PC3, PC4, PC5, PC6, PC7, PC8, с помощью витой пары. Коммутатор K1 соединён с коммутатором K2 с помощью витой пары, которая также проходит через кабель-канал. Коммутатор K1 соединён с PC9,PC10, PC11, PC12,PC13 также с помощью витой пары. К коммутатору K1 также подключается D-link DIR-825. Коммутатор K1 соединён с сервером S1 и S2 с помощью витой пары, которая также проходит через кабель-канал. K1 соединён с медиа конвертером.

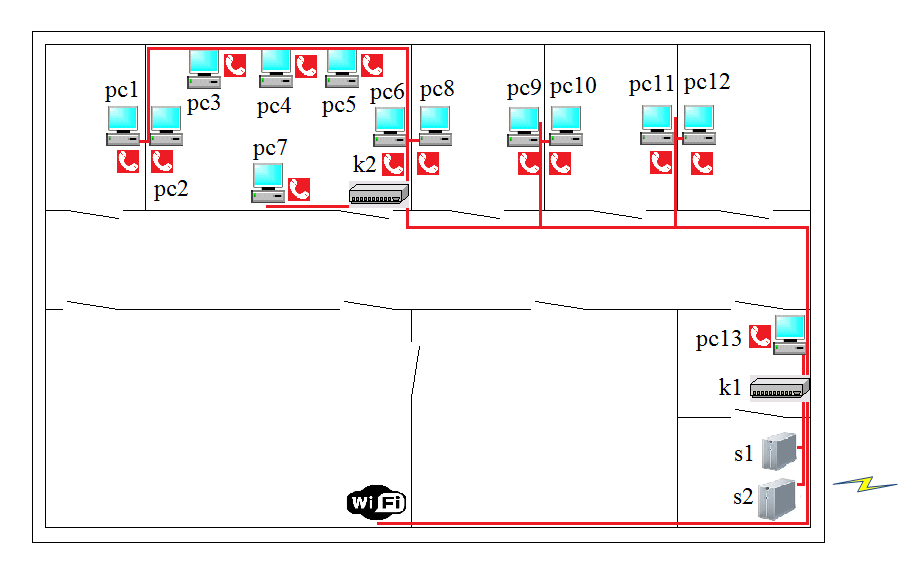

Рисунок 29 Схема соединения рабочих станций с сервером

ОПИСАНИЕ ЛОГИЧЕСКОЙ СХЕМЫ

На рисунке изображена логическая схема локальной вычислительной сети малого предприятия.

Сервер с ОС Mandriva server – 1 шт.

Wi-Fi роутер D-link DIR-825 – 1 шт.

Медиаконвентер – 1шт.

2 Коммутатора – 2x16 портов по 1Гбит

Веб-сервер – 1шт.

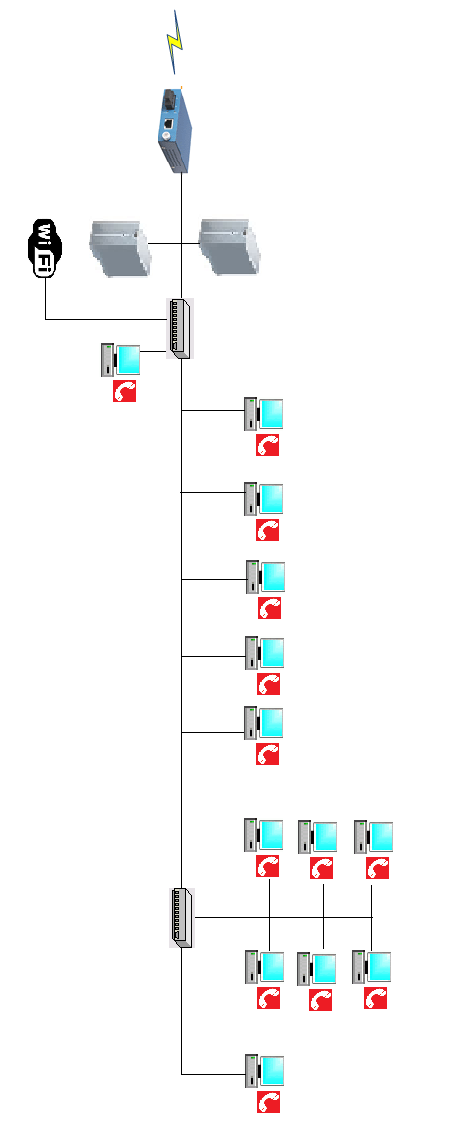

Рисунок 30 Логическая схема сети

РАСЧЁТ КОЛИЧЕСТВА КАБЕЛЯ И КАБЕЛЬ КАНАЛА

При расчете длины горизонтального кабеля учитываются следующие положения. В соответствии со стандартами, длина кабелей горизонтальной подсистемы не должна превышать 100 м. Кабели прокладываются по кабельным каналам. Принимаются во внимание также спуски, подъемы и повороты этих каналов. Каждая телекоммуникационная розетка связывается с коммутационным оборудованием одним кабелем. Существует два метода вычисления количества кабеля: метод суммирования, эмпирический метод.

В своей работе я решил воспользоваться эмпирическим методом. Его сущность заключается в применении для подсчета общей длины горизонтального кабеля, затрачиваемого на реализацию конкретной кабельной системы, обобщенной эмпирической формулы.

На основании сделанных предположений средняя длина Lav кабельных трасс принимается равной:

где Lmin и Lmax - длина кабельной трассы от точки ввода кабеля в коммутатор до телекоммуникационной розетки соответственно от самого близкого и самого далекого рабочего места, рассчитанная с учетом особенностей прокладки кабеля, всех спусков, подъемов, поворотов и т.д.;

K s - коэффициент технологического запаса - 1.1 (10%);

X = Х*2 – Со стороны рабочего места и коммутатора он принимается равным 30 см. Далее рассчитывается общее количество Ncr кабельных пробросов, на которые хватает одной катушки кабеля:

где Lcb - длина кабельной катушки (стандартные значения 305, 500 и 1000 м), причем результат округляется вниз до ближайшего целого. На последнем шаге получаем общее количество кабеля Lc, необходимое для создания кабельной системы:

где Ntо - количество телекоммуникационных розеток.

В данной кабельной системе присутствуют 1 коммутатор, подсчёт длины кабеля будет, осуществятся относительно этого коммутатора.

Кабинет	Кабель,м
1	15м
2	6x10м
3	18м
4	15м
От K1 до K2	14м
5	3м
6	4м
6а	11м
8	14м
От K2 до медиаконвентера	3м

Таблица 6 Расчёт кабеля

Таблица 7 расчет кабель канала

Кабинет		Кабель канал, м
1		2
2		26
3		6
4		6
5		2
Коридор		11
6	5
6а	7
7	9
