Выбор топологии сети

Был осуществлен выбор топологии сети типа «звезда» руководствуясь тем, что она является наиболее быстродействующей из всех топологий вычислительных сетей, поскольку передача данных между рабочими станциями проходит через центральный узел (при его хорошей производительности) по отдельным линиям, используемым только этими рабочими станциями. Частота запросов передачи информации от одной станции к другой невысокая по сравнению с достигаемой в других топологиях. Производительность вычислительной сети в первую очередь зависит от мощности центрального файлового сервера. Он может быть узким местом вычислительной сети. В случае выхода из строя центрального узла нарушается работа всей сети. Центральный узел управления – файловый сервер реализует оптимальный механизм защиты против несанкционированного доступа к информации. Вся вычислительная сеть может управляться из ее центра. При расширении вычислительных сетей не могут быть использованы ранее выполненные кабельные связи: к новому рабочему месту необходимо прокладывать отдельный кабель из центра сети. Пропускная способность сети определяется вычислительной мощностью узла и гарантируется для каждой рабочей станции. Коллизий (столкновений) данных не возникает. Кабельное соединение довольно простое, так как каждая рабочая станция связана с узлом. Затраты на прокладку кабелей высокие, особенно когда центральный узел географически расположен не в центре топологии. Управление ЛВС, построенной по топологии "звезда" осуществляется, как правило, сервером.

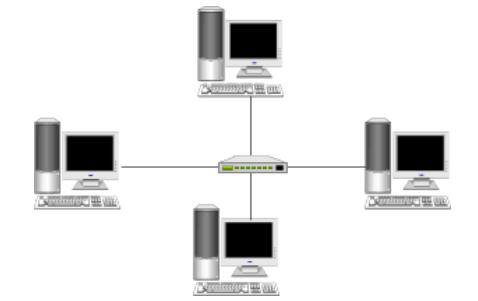

Рисунок 11 Топологии сети типа «звезда»

Преимущества топологии "звезда":

• Легко подключить новый ПК

• Имеется возможность централизованного управления

• Легкое объединение рабочих групп

• Сеть устойчива к неисправностям отдельных ПК и к разрывам соединения отдельных ПК

• Недорогой кабель и быстрая установка

Данная технология отвечает всем современным требованиям к локальной сети и удобна в эксплуатации.

ОБОРУДОВАНИЕ

Выбор средств и их описание:

• Витая пара – это один из видов кабеля связи. Кабель витая пара представляет собой одну или несколько пар свитых между собой с определенным шагов проводов, покрытых сверху пластиковой оболочкой. Наибольшее распространение на сегодняшний день получила витая пара 5е категории. Для прокладки сетей используется как витая пара utp неэкранированная, так и витая пара ftp экранированная. Кабель витая пара utp является наиболее часто используемым кабелем. Скручивание проводов уменьшает влияние внешних электромагнитных полей на передаваемые сигналы, скорость передачи информации может достигать ≈ 10 - 40 Гбит/сек

Достоинства: По сравнению с волоконно-оптическими и коаксиальными кабелями, использование витой пары обладает рядом существенных преимуществ. Такой кабель более тонкий, более гибкий и его проще устанавливать. Он также недорог. И вследствие этого, витая пара является идеальным средством передачи данных для офисов или рабочих групп, где нет электромагнитных помех.

Тип выбранного кабеля и количество пар:

К абель UTP (неэкранированная витая пара) для внутренней прокладки, 4 пары категории 5e: САТ5e (полоса частот 125 МГц) — 4-парный кабель, усовершенствованная категория 5. Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Ограничение на длину кабеля между устройствами (компьютер-свитч, свитч-компьютер, свитч-свитч) — 106 м.

Рисунок 12 Витая пара UTP 5 кат. (4 пары)

• Для подключения кабеля витой пары используем коннектор RJ-45 5E . Коннекторы имеют 8 контактов.

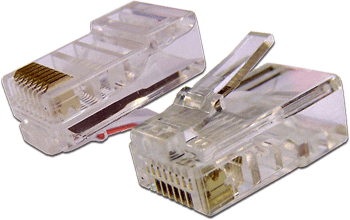

Рисунок 13 Коннектор RJ-45 5E

• Розетка внешняя RJ-45 кат.5(e) (Двойная)

Согласно стандарту ISO/IEC 11801 на каждом рабочем месте следует устанавливать двойную информационную розетку. Число рабочих станций в нашей компании составляет 12+12 телефонных выходов. Нам нужно 12 двойных внешних розеток.

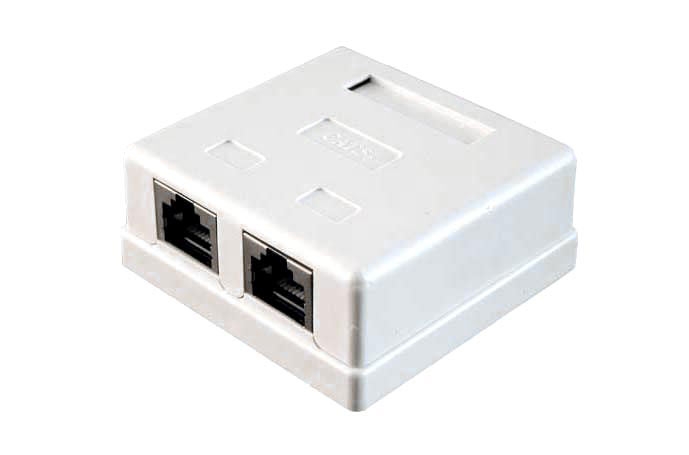

Рисунок 14 Розетка двойная внешняя RJ-45

• Кабель-канал 90х50 мм

Кабель-каналы - это электротехнические изделия, обобщенно представляющие собой замкнутый профиль прямоугольного, треугольного или близкого к ним сечения с плоским основанием, предназначенный для монтажа на архитектурную поверхность (стену, пол, потолок) и заключения в своем объеме проводов и кабелей.

Рисунок 15 Кабель-канал

Комплектующие элементы кабель-каналов: Для каждого короба производители предлагают ряд комплектующих элементов. Эти элементы существенно расширяют возможности прокладки и монтажа, а также улучшают эстетические характеристики смонтированных коробов.

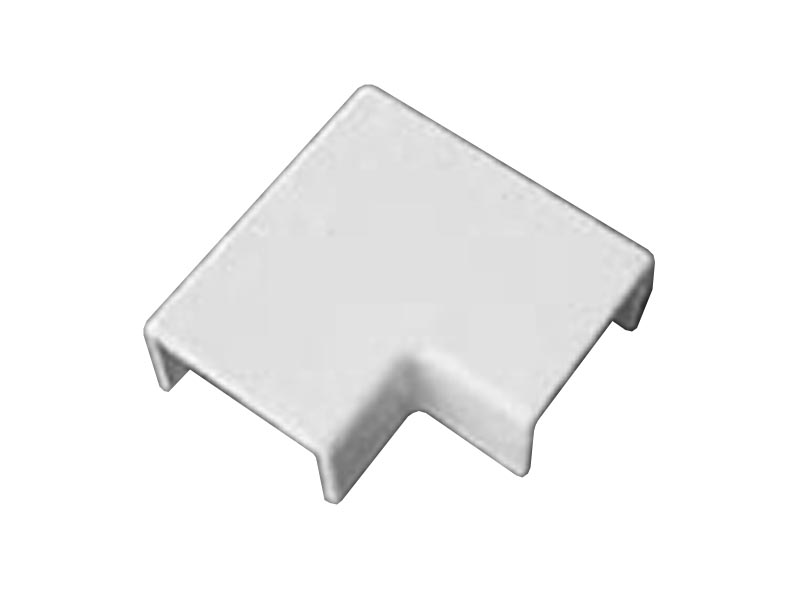

Рисунок 16 Комплектующие элементы

• Кабельные стяжки.

Кабельные стяжки используются для формирования жгутов в 19-дюймовых конструктивах.

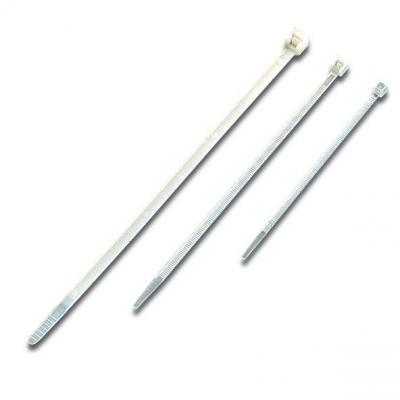

Рисунок 17 Кабельные стяжки

• Самоклеющиеся маркеры

Маркеры для кабеля предназначены для маркировки кабеля, провода и других компонентов СКС. Самоклеящиеся маркеры для кабеля представляют собой книжку с набором цифр или букв в виде прямоугольных этикеток.

Рисунок 18 Самоклеющиеся маркеры

• IP камера

IP камера видеонаблюдения D-Link DCS-7510 для наружного использования с поддержкой РоЕ и возможностью ночной съемки 1/3 CCD, разрешение до 704х576, встроенный объектив 9-22мм, MJPEG/MPEG4, звук, 12В/PoE, ИК-подсветка: на расстоянии до 50м

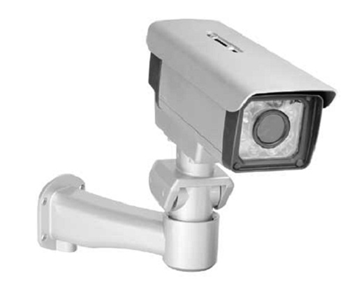

Рисунок IP камера видеонаблюдения

• Коммутатор

D-Link DGS-1016D/GE с 16 портами 10/100/1000Base-T x2

Имея 16 портов Gigabit Ethernet, этот компактный настольный коммутатор обеспечивают быстрый доступ к серверам, удовлетворяя возрастающие потребности пользователей сети. Все порты поддерживают автоопределение скорости 10/100/1000Mбит/с и автосогласование полуду/ полнодуплексного режима работы.

Рисунок 19 Коммутатор D-Link DGS-1016D/GE

• WiFi-роутер

D-Link DIR-825

Двухдиапазонный гигабитный маршрутизатор D-Link DIR-825 серии Extreme N^TM поддерживает одновременную работу в двух диапазонах частот (2,4ГГц и 5ГГц). Это дает возможность пользователям проверять электронную почту и осуществлять поиск информации в Интернет, используя диапазон частот 2,4ГГц, в то время как частотный диапазон 5ГГц может использоваться для просмотра потокового HD-видео и другого медиа-контента. DIR-825 дает возможность пользователям настроить в домашней сети беспроводное соединение, позволяющее обрабатывать сразу несколько видео-потоков высокого разрешения (HD). При этом маршрутизатор DIR-825 обратно совместим со стандартами 802.11g и 802.11а, и, соответственно, может использоваться в существующих сетях.

Рисунок 20 WiFi-роутер

• Медиаконвертер D-Link DMC-515SC

Медиаконвертер преобразует сигнал из стандарта 100BASE-TX Fast Ethernet на витой паре в сигнал стандарта 100BASE-FX Fast Ethernet по одномодовому оптическому кабелю. Максимальная длина оптического кабеля: 15 - 60 км. Поддерживает 1 порт RJ-45 для витой пары и 1 порт для оптического кабеля.

Рисунок 21 Медиаконвентер

• Цифровой телефон Panasonic KX-DT333

Цифровой телефон, 24 программируемых кнопки с двухцветной индикацией , ЖК-дисплей (3 строки) с поддержкой кириллицы , спикерфон

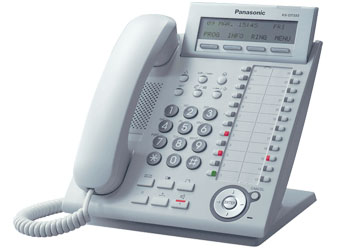

Рисунок 22 Цифровой телефон

• Источник бесперебойного питания Powercom SXL-2000A-LCD

Для защиты данных в случае воз­никновения таких ситуаций в ЛВС применяются источники бесперебойного питания.

Основные характеристики:

• Мощность 1400 Вт / 2000 ВА

• Время перехода в автономный режим 4 мс

• Автоматическая регулировка напряжения

• Защита от импульсных помех

•  Время работы 14 мин. при 100% нагрузке

Рисунок 26 ИБП Powercom SXL-2000A-LCD

• Сервер ETegro Hyperion RS130 G3 SFF

Данный сервер будет выступать в роли веб-сервера. На рисунке 25 данный сервер будет обозначен как S2

Таблица 4 Характеристика сервера Hyperion RS130 G3 SFF

Набор микросхем	Intel C602
Процессоры	1 или 2 Intel Xeon E5-26xx (до 16 ядер)
Системная шина	Intel QPI до 6.4GT/s
Максимальный объём памяти	512GB восьмиканальной DDR3, 16 слотов
Встроенные контроллеры	Intel SAS RAID 8 портов
Максимальное количество дисков	4 3.5” SAS/SATA/SSD с горячей заменой
Ёмкость дисковой подсистемы	До 6TB SAS/ 10TB SATA
Видеоконтроллер	ASPEED 2050, 8MB
Слоты расширения	1x PCI-E 2.0 16x
Сетевые интерфейсы	2x Intel Gigabit Ethernet i-350 2x SFP+ Intel 10 Gigabit Ethernet 82599ES
Интерфейсы	Задняя панель: VGA, RS232, 3 x RJ45, 2 x USB,2 SFP Передняя панель: 2 x USB
Блок питания	650Вт, поддержка Intel Node Management
Охлаждение	5 управляемых вентиляторов охлаждения системы

• Сервер R-Style Marshall NP 1210

Серверы на базе процессоров семейства Intel Xeon E3-1200 наиболее оптимальны для небольших компаний, планирующих приобретение своего первого сервера, для отделов внутри более крупных компаний, а также для фирм, выбирающих систему для поддержки нескольких клиентских терминалов.

Серверы на базе процессоров семейства Intel® Xeon® E3-1200 обеспечивают небольшим компаниям дополнительную гибкость и новые возможности для ведения бизнеса, повышая их конкурентоспособность в условиях быстро меняющейся рыночной конъюнктуры.

Технические характеристики
Процессор		Тип процессора		Intel® Xeon®  E3 1200 Series
		Частота шины		5 GT/s DMI
		Кэш-память		8 МБ
		Количество		один
Набор микросхем				Intel® C202/C204
Память	Тип			DDR3 ECC Reg 1066/1333
	Количество слотов			4
	Максимальный объем, ГБ			16
Интегрированные   контроллеры	Видеоконтроллер			64 МБ DDR2
	Сетевой контроллер			2 x Intel Gigabit Ethernet
	Дисковые контроллеры		ATA	нет
			SerialATA	6 портов SATA
			SAS	нет
Система ввода/вывода	Слоты расширения			один PCI Express* 2.0 x8 слот  (x16 разъем) три PCI Express 2.0 x4 слот (x8 разъем) один PCI 32/33 (5V) слот или один PCI Express 2.0 x8 слот (x16 разъем) один PCI Express 2.0 x8 слот (x8 разъем) один PCI Express x4 слот (x8 разъем) один PCI 32/33 (5V) слот
	Порты			1x последовательный COM; 2 x . USB 2.0
Отсеки для жестких дисков	Фиксированные			4 x 3.5"
	"Горячей" замены			4 х 2.5"/3.5" SATA (опция, вместо фиксированных)
Внешние отсеки				3 x 5.25"
Накопители	На оптических дисках			DVD, DVD±RW (опция)
	Флоппи-диски			нет
Система охлаждения				один вентилятор 92мм
Система питания				один блок питания 365 Ватт

Таблица 5 Характеристика сервера R-Style Marshall NP 1210
