Масштабируемость
Масштабируемость - это возможность увеличить вычислительную мощность Web-сайта или компьютерной системы (в частности, их способности, выполнять больше операций или транзакций за определенный период времени) за счет установки большего числа процессоров или их замены на более мощные. Масштабируемость означает, что сеть позволяет наращивать количество узлов и протяженность связей в очень широких пределах, при этом производительность сети не ухудшается. Для обеспечения масштабируемости сети приходится применять дополнительное коммуникационное оборудование и специальным образом структурировать сеть. Например, хорошей масштабируемостью обладает многосегментная сеть, построенная с использованием коммутаторов и маршрутизаторов и имеющая иерархическую структуру связей. Такая сеть может включать несколько тысяч компьютеров и при этом обеспечивать каждому пользователю сети нужное качество обслуживания. Масштаби́руемость в электронике и информатике означает способность системы, сети или процесса справляться с увеличением рабочей нагрузки (увеличивать свою производительность) при добавлении ресурсов (обычно аппаратных). Масштабируемость — важный аспект электронных систем, программных комплексов, систем баз данных, маршрутизаторов, сетей и т. п., если для них требуется возможность работать под большой нагрузкой. Система называется масштабируемой, если она способна увеличивать производительность пропорционально дополнительным ресурсам. Масштабируемость можно оценить через отношение прироста производительности системы к приросту используемых ресурсов. Чем ближе это отношение к единице, тем лучше.
ПОСТАНОВКА ЗАДАЧИ
План помещения

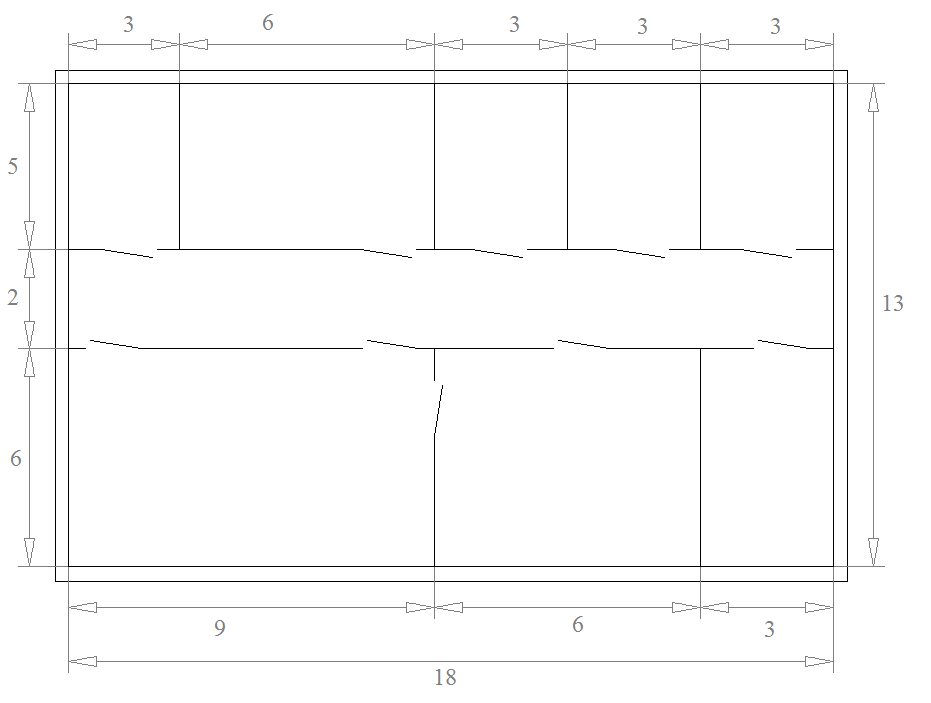

Рисунок 1 План помещения
Размещение рабочих станций

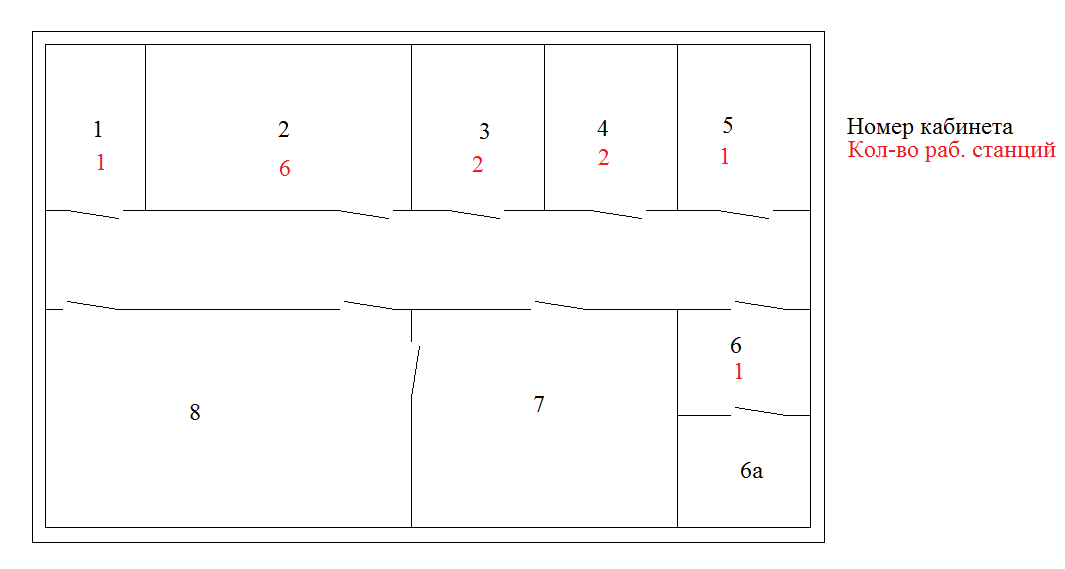

Рисунок 2 План помещения с количеством рабочих станций
Описание кабинетов
Стоит отметить, что площадь помещения должна быть не менее
4,5 кв. м на 1 ПК.
Кабинет №1
Кабинет охранника с 1 ПК. S=3*5=15 кв. м
Кабинет №2
Кабинет менеджеров с 6 ПК. S=6*5=30 кв. м
Кабинет №3
Кабинет секретаря и менеджера по кадрам с 2 ПК.
S=3*5=15 кв. м
Кабинет №4
Кабинет главного бухгалтера и кассира с 2 ПК.S=3*5=15 кв. м
Кабинет №5
Кабинет директора с 1 ПК. S=3*5=15 кв. м
Кабинет №6
Кабинет системного администратора с 1 ПК. S=3*3=9 кв. м
Кабинет №6а
Серверная. S=3*3=9 кв. м
Кабинет №7
Под хоз. нужды. S=6*6=36 кв. м
Кабинет №8
Зал для проведения конференций. S=6*9=44 кв. м
Общая площадь здания.
S=13*18=234 кв. м
Выбор и обоснование архитектуры сети
Одна из моделей взаимодействия компьютеров в сети получила название “клиент-сервер”
Клиент-сервер — архитектура или организация построения сети (в том числе локальной и распределенной), в которой производится разделение вычислительной нагрузки между включенными в ее состав компьютера, выполняющими функции клиентов, и одной мощной центральной ЭВМ — сервером. Процесс наблюдения за данными отделен от программ, использующих эти данные. Сервер может поддерживать центральную базу данных, расположенную на большом компьютере, зарезервированном для этой цели. Клиентом будет обычная программа, расположенная на любой ЭВМ, включенной в сеть, а также сама ЭВМ, которая по мере необходимости запрашивает данные с сервера. Производительность при использовании клиент-серверной архитектуры выше обычной, поскольку как клиент, так и сервер делят между собой нагрузку по обработке данных. Достоинствами клиент-серверной архитектуры являются большой объем памяти и ее пригодность для решения разнородных задач, возможность подключения большого количества рабочих станций, включая ПЭВМ и пассивные терминалы, а также установки средств защиты от несанкционированного доступа.
Клиент — сторона (ЭВМ, программа или пользователь), запрашивающая и использующая информацию и/или ресурсы у сервера в среде клиент-сервер.
Рисунок 3 Архитектура «Клиент-сервер»
Основные преимущества технологии “Клиент-сервер”:
Отсутствие дублирования кода программы-сервера программами-клиентами.
Так как все вычисления выполняются на сервере, то требования к компьютерам на которых установлен клиент снижаются.
Все данные хранятся на сервере, который, как правило, защищён гораздо лучше большинства клиентов. На сервере проще обеспечить контроль полномочий, чтобы разрешать доступ к данным только клиентам с соответствующими правами доступа.
Позволяет объединить различные клиенты. Использовать ресурсы одного сервера часто могут клиенты с разными аппаратными платформами, операционными системами и т. п.
Позволяет разгрузить сети за счёт того, что между сервером и клиентом передаются небольшие порции данных.
Сеть с выделенным сервером — это локальная вычислительная сеть (LAN), в которой сетевые устройства централизованы и управляются одним или несколькими серверами. Индивидуальные рабочие станции или клиенты (такие, как ПК) должны обращаться к ресурсам сети через сервер(ы).

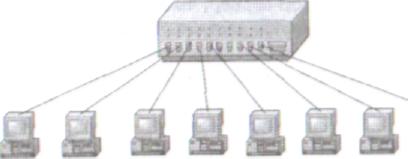

Рисунок 4 Сеть с выделенным сервером
Локальная сеть малого офиса не предполагает наличия сложной иерархической структуры. Как правило, для управления сетью достаточно одного файл-сервера. Сеть фактически состоит из одной рабочей группы. Файл-сервер, помимо основной задачи, - хранения данных, может являться также и сервером приложения, например обеспечивать совместный доступ к базе данных. Конфигурация сервера может содержать следующие сервисы:
Автоматическое конфигурирование рабочих станций (DHCP)
Сервер имен (DNS)
Файл сервер
Локальный почтовый сервер
Сервер кэширования Web данных из интернет (Proxy server)
Выбор сервера для сети малого офиса
Для выполнения данной курсовой работы был взят Mandriva server, указанный в задании.
Данная серверная операционная система распространяется в свободном доступе, и может быть скачана с официального сайта Mandriva.

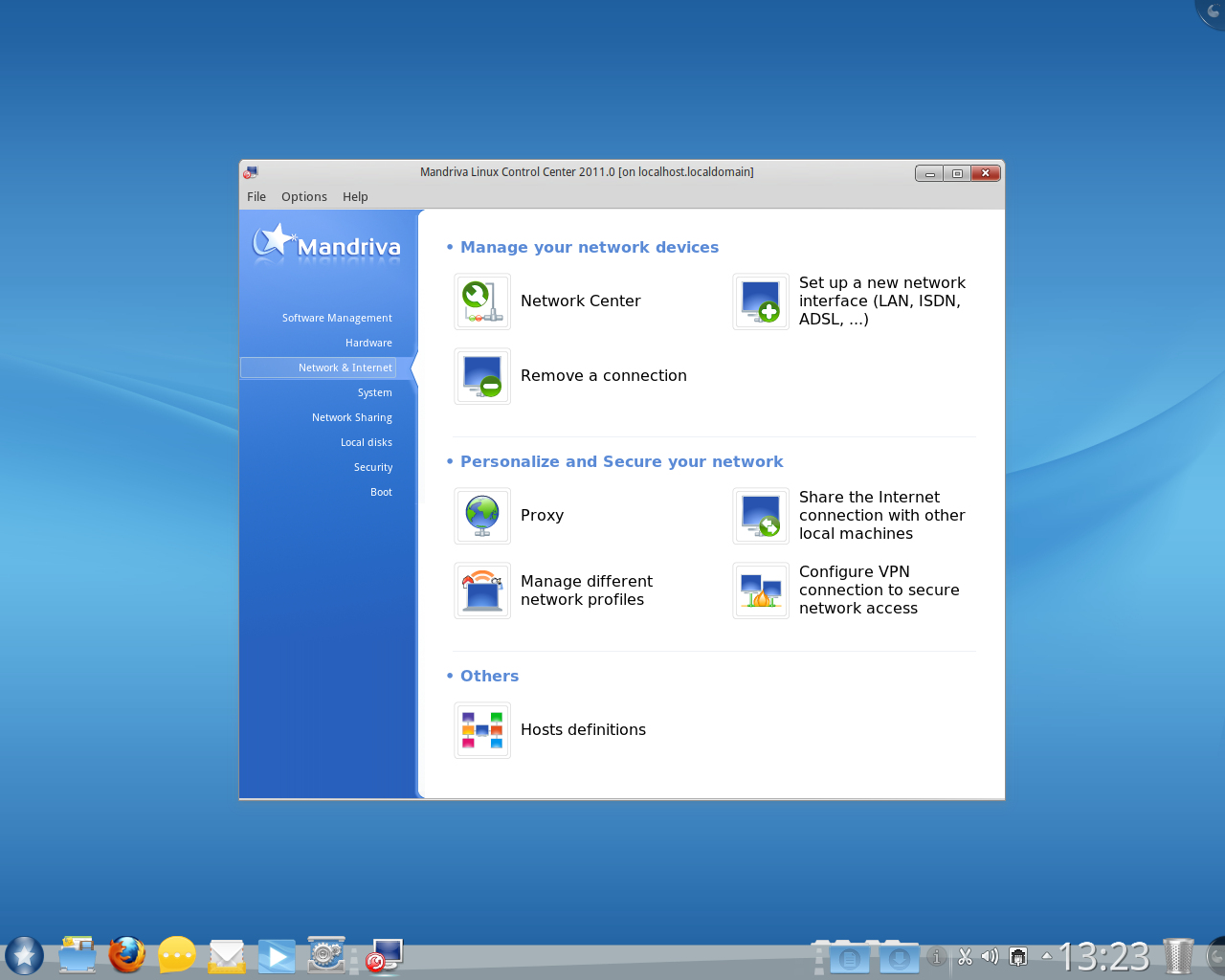

Рисунок 5 Mandriva server
Выбор провайдера и настройка сети
Таблица 1 Список провайдеров
Список провайдеров |
|||
Наименование |
Ярнет |
Домолинк |
Дом. Ру |
Цена за подключение |
300 |
350 |
300 |
Абонентская плата |
500 |
600 |
800 |
Трафик |
∞ |
∞ |
∞ |
Скорость |
2 мб/c |
5 мб/c |
10 мб/c |
Таблица 2 Информация выданная провайдером
-
Диапазон адресов провайдера
196.65.19.2 - 196.65.19.14
Маска сети адресов
255.255.255.0
Адрес шлюза провайдера
196.65.19.1
Адрес DNS сервера
192.45.12.254
Таблица 3 Настройка сети на ПК
-
№ Кабинета
№ ПК
IP-Адрес
DNS
Шлюз
1
1
196.65.19.2
192.45.12.254
196.65.19.1
2
2
196.65.19.3
192.45.12.254
196.65.19.1
2
3
196.65.19.4
192.45.12.254
196.65.19.1
2
4
196.65.19.5
192.45.12.254
196.65.19.1
2
5
196.65.19.6
192.45.12.254
196.65.19.1
2
6
196.65.19.7
192.45.12.254
196.65.19.1
2
7
196.65.19.8
192.45.12.254
196.65.19.1
3
8
196.65.19.9
192.45.12.254
196.65.19.1
3
9
196.65.19.10
192.45.12.254
196.65.19.1
4
10
196.65.19.11
192.45.12.254
196.65.19.1
4
11
196.65.19.12
192.45.12.254
196.65.19.1
5
12
196.65.19.13
192.45.12.254
196.65.19.1
6a
13
196.65.19.14
192.45.12.254
196.65.19.1
