3 Общие положения пояснительной записки

П ояснительная записка должна выполняться в соответствии с требованиями ГОСТ 2.105 – 95 «Общие требования к текстовым документам», в краткой и чёткой форме раскрывать творческий замысел проекта, содержать методы исследования, применяемые методы расчёта и сами расчёты, описание проведённых экспериментов, сопровождаться иллюстрациями, графиками, эскизами, диаграммами, схемами и т.д.

Материал пояснительной записки

размещают в следующем порядке,

рисунок 3.1:

I Титульный лист

Основная часть VII

II Задание на проект

III Рецензия на проект

IV Отзыв руководителя на проект

V Содержание проекта

VI Введение

VII Основная часть

(теоретическая часть, практическая часть:

расчётно-технологический раздел;

экономический раздел; раздел по охране

труда, технике безопасности,

мероприятия по охране окружающей среды)

VIII Заключение

IX Список используемой литературы

(список используемых источников)

X Приложения

Рецензия на дипломный проект и отзыв руководителя на дипломный проект в пояснительную записку не приклепляются, они просто вкладываются.

Рисунок 3.1 – Порядок размещения частей

пояснительной записки

4 Задание на дипЛоМный проект

Задание на дипломное проектирование выдаётся на специальном бланке, заполняется руководителем дипломного проекта. Задания на выполнение дипломного проекта утверждаются на заедании цикловой комисии данной специальности. Задание подшивается после титульного листа и включается в общее количество листов ПЗ.

В задании должны быть ПОДПИСИ: студента-дипломника, руководителя дипломного проекта, председателя цикловой комисии, заместителя директора по учебной работе.

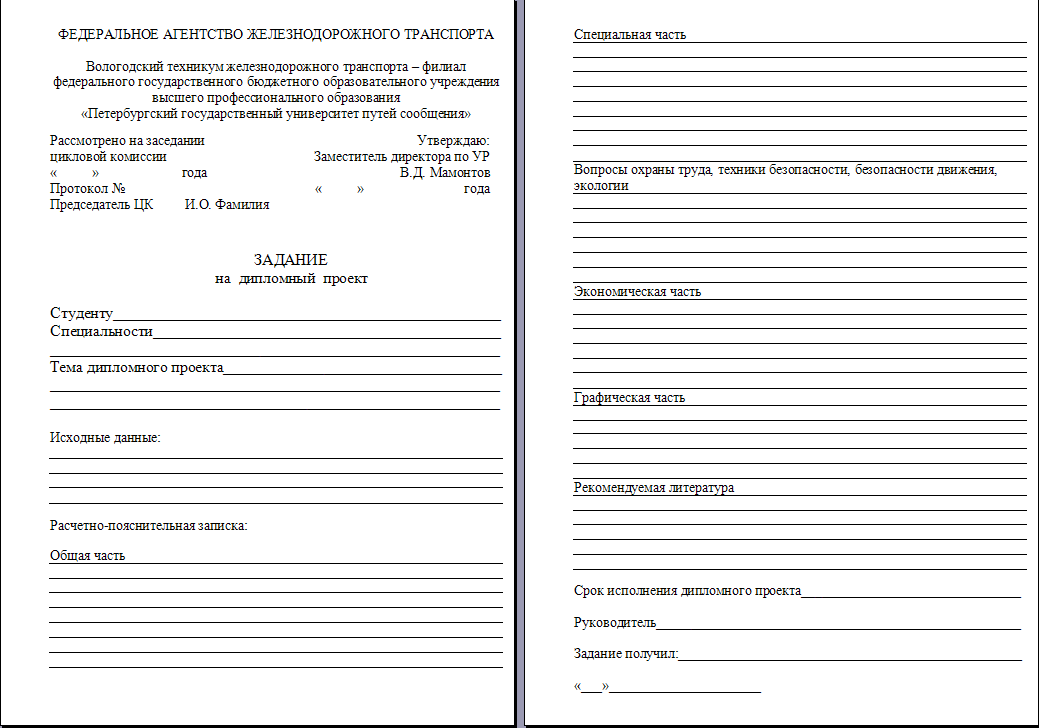

Пример бланка задания на дипломный проект представлен на рисунке 4.1, располагается на двух листах формата А4, помещается в пояснительной записке после титульног листа.

Рисунок 4.1 – Пример бланка задания на дипломный проект

Задание для курсового проекта выдаётся на бланке формата А4 один лист.

Р исунок 4.2 – Основная надпись по форме 2а для текстовых документов

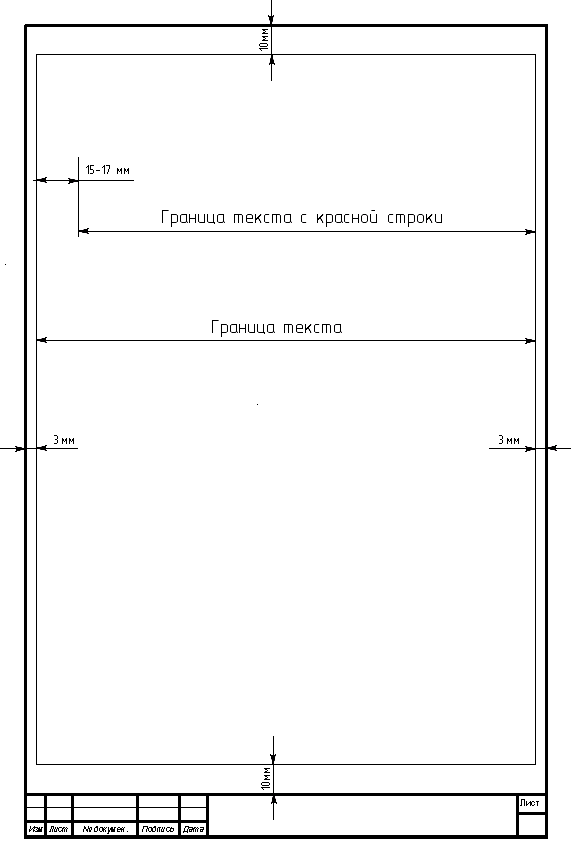

Рисунок 4.3 – Пример расположения текста на формате А4

1 Название раздела

1.1 Название подраздела

1.1.1 Название пункта

1.1.1.1 Название подпункта

При выполнении расчетов применяется следующая литература: Попов К.Н., Каддо М.Б. Строительные материалы и изделия. М.: Высшая школа, 2001.

Плотность каждого образца p, кг/м³ , вычисляют по формуле

_ср = m / V, кг/м³ (1.1)

где: m – масса образца, кг;

V – объём образца, м³.

_ср = 3,5/0,002 = 1750 кг/м³

Таким образом, зная значения истинной и средней плотности, можно рассчитать показатель пористости материала по формуле:

П = (1 - _ср/ _и)*100% ( 1.2 )

где: П – общая пористость, %;

_ср – средняя плотность, кг/м³ ;

_и – истинная плотность, кг/м³ .

1.1.8 Расчет полной мощности для выбора главных понижающих трансформаторов:

S_27,5 = (S_тяг +S_с.н.+S_ДПР)× K_p, кВА, [1] (1,2)

где: S_тяг - мощность на тягу поездов, кВА

S_с.н – мощность подстанции собственных нужд, кВА

S_ДПР - мощности нетяговых железнодорожных потребителей, питающихся от линии ДПР, кВА

К_р – коэффициент равномерности максимумов нагрузки, равный 0,95÷0,98

S_27,5 =(38885,1+233,3+845,2) ×0,95 =37965,4 кВА
