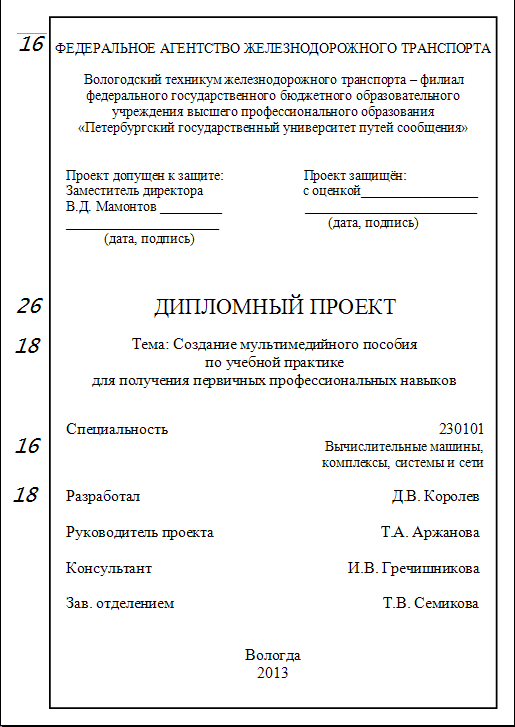

Рисунок 1.1 – Пример выполнения титульного листа

1 Титульный лист

ТИТУЛЬНЫЙ ЛИСТ выполняют на компьютере на бумаге формата А4, шрифтом Times New Roman, рисунок 1.1

ГОСТ 2.301 – 68 (СТ СЭВ 1181 – 78) устанавливает форматы листов чертежей и других документов конструкторской документации всех отраслей промышленности и строительства. Форматы листов определяются размерами внешней рамки. На каждом листе выполняется рамка, ограничивающая рабочее поле. Линии этой рамки проводят сплошной толстой линией на расстоянии: сверху – 5 мм, справа – 5 мм, снизу – 5 мм, слева – 20 мм для подшивки листа.

ГОСТ 2.104 – 68 (СТ СЭВ 140 – 74, СТ СЭВ 365 – 76) устанавливает формы, размеры, порядок заполнения основных надписей и дополнительных граф к ним в конструкторских документах. При оформлении текстовых и графических документов применяются следующие формы основных надписей:

- форма 1 – 185 мм  55 мм – для чертежей и схем;

- формы 2 – (185 мм х 40мм) – для листа СОДЕРЖАНИЕ пояснительной записки;

- формы 2а – (185 мм х 15 мм) – для второго и последующих листов ПЗ.

СПЕЦИАЛЬНОСТИ

140212 Электроснабжение (по отраслям)

190304 Техническая эксплуатация подвижного состава железных дорог:

Устройства и электрические аппараты электроподвижного состава

Устройства и электрические аппараты тепловозов, и дизель поездов

Установки и электрические аппараты вагонов

190605 Техническая эксплуатация подъёмно-транспортных, строительных,

дорожных машин и оборудования (по отраслям)

230101 Вычислительные машины, комплексы, системы и сети

270204 Строительство железных дорог, путь и путевое хозяйство

Ппроекты выполняются с применение персонального компьютера. (Рукописный вариант не допускается).

Тип шрифта – Times New Roman, ОДИНАРНЫЙ интервал между строчками.

(заглавная прописная и строчные буквы, все прописные буквы, все строчные буквы)

Размер шрифта – 14, (полужирный, курсив, подчёркнутый не применять)

2 Содержание проекта

Содержание дипломного проекта выполняется на отдельном листе формата А4 и подшивается в дипломном проекте после титульного листа и задания на проект.

Слово «Содержание» записывается в виде заголовка (симметрично тексту) прописными буквами. Наименования, включённые в содержание, записываются строчными буквами, начиная с прописной буквы.

Рисунок 2.1 – Пример выполнения основной надписи формы 2

Рисунок 2.2 – Пример заполнения основной надписи формы 2

Пример обозначения основной надписи первого листа пояснительной записки:

ДП. 00. 230101. 05. 00. 2012. ПЗ, где

ДП. – дипломный проект; КП. – курсовой проект;

РГР. – расчетно-графическая работа; ГР. – графическая работа

ЛР. – лабораторная работа, журнал лабораторных работ;

ПР. – практическая работа, журнал практических работ;

ПП.01. – практика для получения первичных профессиональных навыков (учебная);

ПП.02. – практика по профилю специальности (технологическая)

ПП.03. – практика преддипломная (квалификационная), стажировка

ОПП. – отчёт по практике;

00. – индекс дисциплины в соответствии с учебным планом; 00. – для ДП;

ОПД. 04. – общепрофессиональная дисциплина – инженерная графика для 230101

СД.03. – специальная дисциплина – периферийные устройства вычислительной

техники и т.д. в соответствии с учебным планом для данной специальности;

230101. – шифр специальности в соответствии с учебным планом;

05. – порядковый номер (вариант) согласно списка в учебном журнале (очное отд.)

ВМ 63/4 – Б – 215, в соответствии с номером индивидуального задания 215 (заочное отделение)

00. –порядковый номер работы в соответствии с календарно – тематическим планом

00. – для дипломного проекта

2012. – год выполнения проекта, работы, задания.

ПЗ – пояснительная записка (для всех текстовых документов).

Содержание включает в себя: общее количество страниц данного документа ПЗ, номера и наименования разделов и подразделов с указанием номеров страниц.

Рисунок 2.3 – Пример оформления СОДЕРЖАНИЯ с основной надписью формы 2

Пример оформления СОДЕРЖАНИЯ с основной надписью формы 2 находится в приложении Д
