2. «Бисмарк» и линкоры типа «Нельсон»

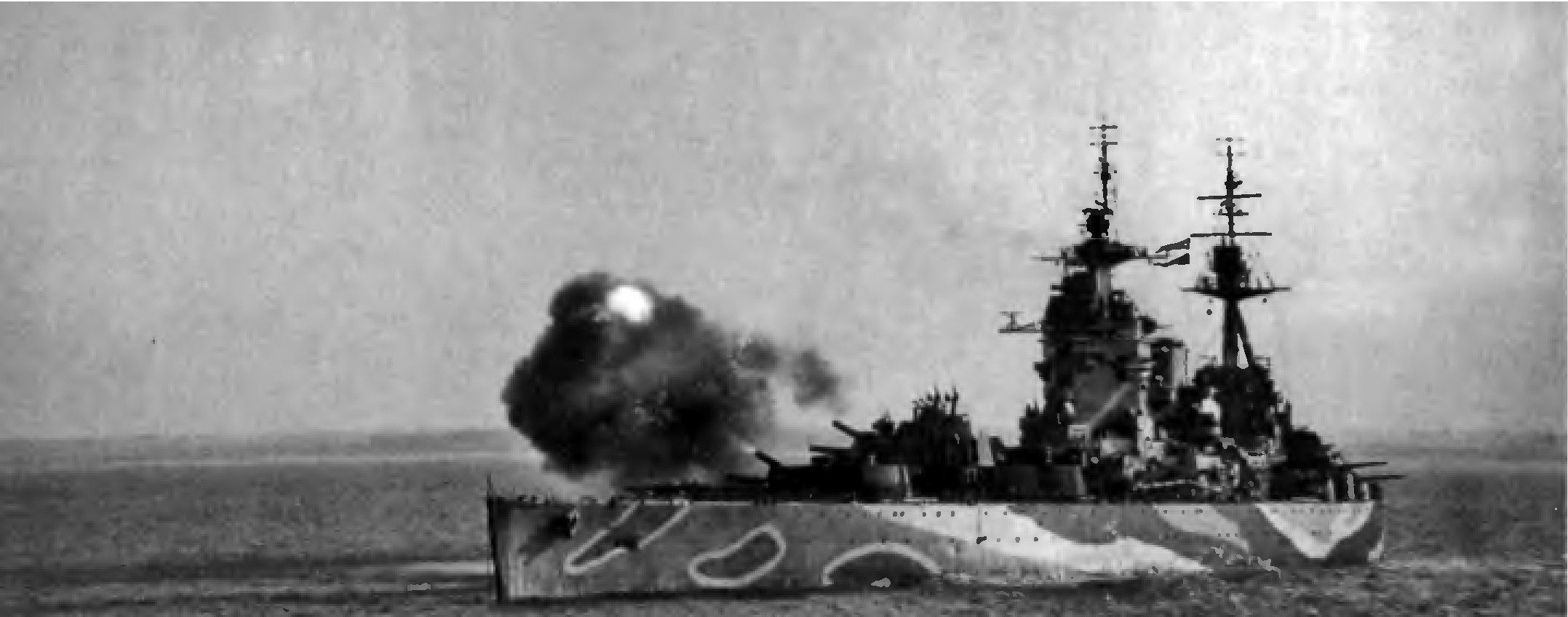

Линкор «Нельсон» ведёт обстрел немецких позиций в Нормандии.

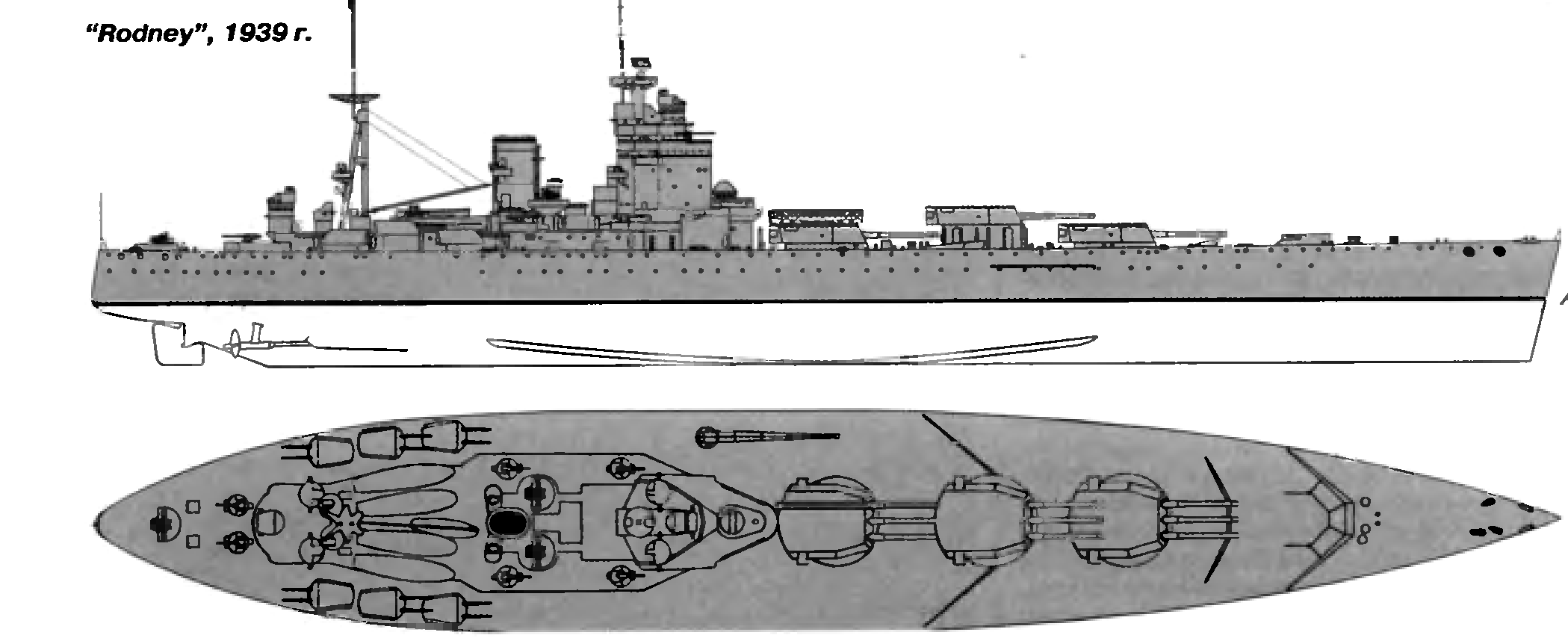

Эскиз «Роднея».
Таблица 4. Боевое вооружение «Бисмарка» и линкоров типа «Нельсон»
Артиллерия |
«Бисмарк» |
Тип «Нельсон» |
Главный калибр |
8 скорострельных орудий 380 мм в четырёх башнях |
9 орудий 406 мм в трёх башнях |
Средний калибр |
12 орудий 150 мм в шести поворотных башнях |
12 орудий 152 мм в шести башнях |
Тяжёлая зенитная артиллерия |
16 орудий 105 мм в спаренных башнях |
6 орудий 120 мм в шести башнях |
Зенитная артиллерия среднего калибра |
8 двуствольных установок 37 мм на поворотных лафетах |
8 орудий 40 мм в двух («Нельсон») или трёх («Родней») башнях |
Лёгкая зенитная артиллерия |
12 одноствольных орудий 20 мм (позже одноствольные орудия на прожекторной платформе заменили четырёхствольными того же калибра) |
8 пулемётов 12.7 мм |
Торпедные аппараты |
Отсутствуют |
2 аппарата 610 мм |
Таблица 5. Бронирование «Бисмарка» и линкоров типа «Нельсон»
Область бронирования |
«Бисмарк» |
Тип «Нельсон» |
Бортовая броня |
До 320 мм |
До 356 мм |
Верхняя палуба |
До 110 мм |
До 152 мм |
Броневой траверз |
Н. д. |
До 279 мм |
Броня башен главной артиллерии |
До 360 мм |
До 406 мм (башня С: до 457 мм) |
Броня барбетов |
340 мм. |
До 381 мм |
Таблица 6. Силовые установки «Бисмарка» и линкоров типа «Нельсон».
|
«Бисмарк» |
Тип «Нельсон» |
Котельная |
12 водотурбинных котлов Вагнера |
8 паровых адмиралтейских котлов |
Турбины |
3 паровые турбины |
2 паровые турбины Браун-Кертис |
Гребные винты |
3 трёхлопастных диаметром 4.7 |
2 трехлопастных |
Мощность (Максимальная) |
150170 л. с. |
45000 л. с. |
Скорость (Максимальная) |
30 узлов |
23 узла |
2. «Принц Ойген» и тип «Норфолк»

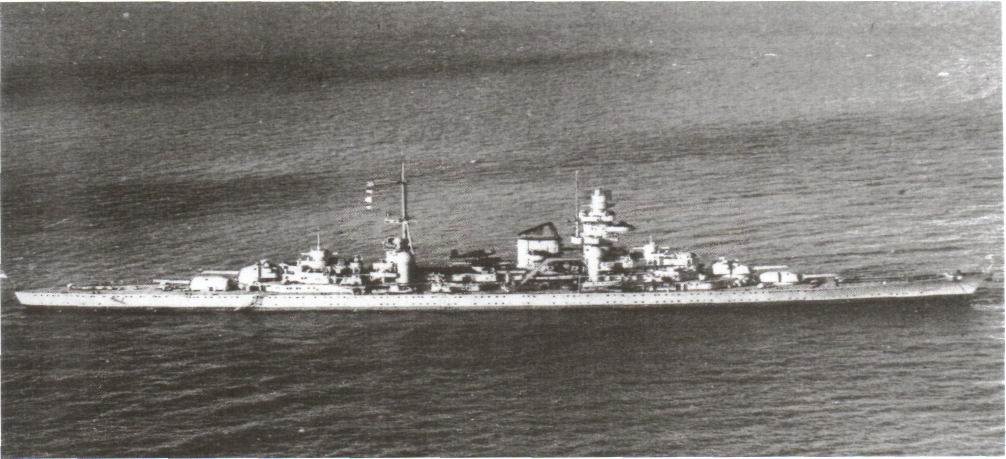

«Принц Ойген».

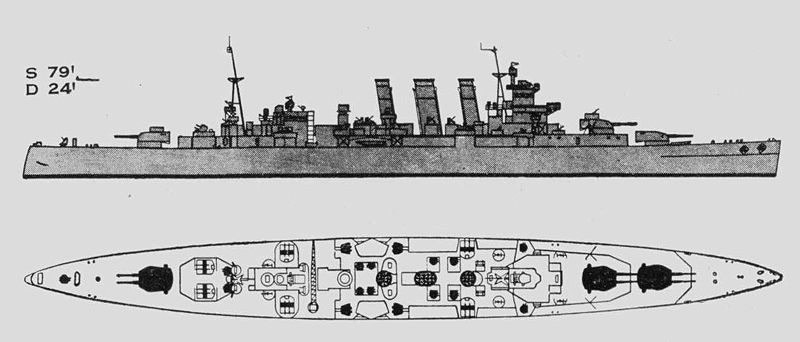

Эскиз «Норфолка
Таблица 7. Боевое вооружение «Принц Ойген» и крейсеров типа «Норфолк».
Вооружение |
Тип «Норфолк» |
«Принц Ойген»
|
Тяжёлая артиллерия |
8 скорострельных орудий 203 мм |
8 скорострельных орудий 203 мм |
Тяжёлое зенитное вооружение |
8 орудий 102 мм в четырёх башнях |
12 орудий 105 мм в шести спаренных башнях |
Среднее зенитное вооружение |
8 орудий 40 мм в четырёх башнях |
12 орудий 37 мм в шести спаренных башнях (были заменены одинарными 45 мм) |
Лёгкое зенитное вооружение (средства ПВО) |
8 автоматов 12,7 мм |
8 автоматов 20 мм |
Таблица 8. Бронирование «Принц Ойген» и крейсеров типа «Норфолк».
Область бронирования |
Тип «Норфолк» |
«Принц Ойген» |
Бортовая броня |
25 мм |
До 80 мм |
Верхняя палуба |
37 мм |
До 150 мм |
Броневой траверз |
25 мм |
Н. д. |
Броня башен главной артиллерии |
25 мм |
160 мм |
Броня барбетов |
25 мм |
160 мм |
1 Речь шла о предыдущей операции под командованием адмирала Лютьенса.
2 Корабли типа «Кинг Джордж V» имели схожие показатели бронирования и набор артиллерии.
3 Силовые установки «Кинг Джордж V» и «Принц оф Уэльс» полностью идентичны.
