32.Токи в цепи с вентилями.

Токи в цепи с вентилями.

Вентилем называют элементы цепи, обладающие односторонней проводимостью( ртутные вентили, полупроводниковые диоды)

У идеального вентиля при одной полярности напряжения сопро­тивление равно нулю, а при другой (обратной) — бесконечности. Его вольт-амперная характеристика состоит из двух участков (рис. 24.1, а). Один из них совпадает с отрицательной осью u, дру­гой — с положительной осью i

Характеристика реального вентиля (рис. 24.1, б) указывает на то, что его сопротивление в одном направлении мало а в другом вели­ко, но в обоих случаях оценивается конечными величинами. и = U_т sinωt.

33. Эдс, магнитный поток и ток в цепи с нелинейной индуктивностью.

Магнитный поток и намагничивающий ток катушки с ферромаг­нитным сердечником связаны между собой нелинейной характери­стикой Ф(i) [магнитная проницаемость ферромагнитных материа­лов не постоянна], поэтому индуктивность катушки с сердечником изменяется в зависимости от тока. Это является при­чиной различия по форме кривой намагничивающего тока и кривой напряжения.

При увеличении амплитуды напряжения на катушке амплитуда и действующее значение тока в ней будут возрастать быстрее. В ре­зультате ВАХ катушки с ферромагнит­ным сердечником оказывается нелинейной; по форме она повторяет кривую намагничивания сердечника (см. рис. 24.9).

При синусоидальном токе в обмотке катушки магнитный поток, ЭДС и направление несинусоидальны. График магнитного потока имеет притуплен­ную форму, близкую к трапеции.

ЭДС и напряжение на катушке имеют более заостренную форму, чем синусоида.

34. Полная векторная диаграмма и схемы замещения катушки с ферромагнитным сердечником.

Полная векторная диаграмма катушки с ферромагнитным сердечником

Напряжение U, приложенное к катушке, состоит из трех составляющих: первая (U' = -Ё) уравновешивает ЭДС основного поток вторая (Uв = -Ё_в = jiХ_в) уравновешивает ЭДС потока рассеяни т.е. является падением напряжения в индуктивном сопротивлени рассеяния; третья (Uа = IR) есть падение напряжения в активно сопротивлении обмотки

или

Т аким образом, реальную катушку можно заменить цепью последовательного соедине­ния идеализированной катушки , к кото­рой приложено напряжение U¹ и двух линей­ных сопротивлений: активного R и индук­тивного X..

Схемы замещения катушки с ферромагнитным сердечником

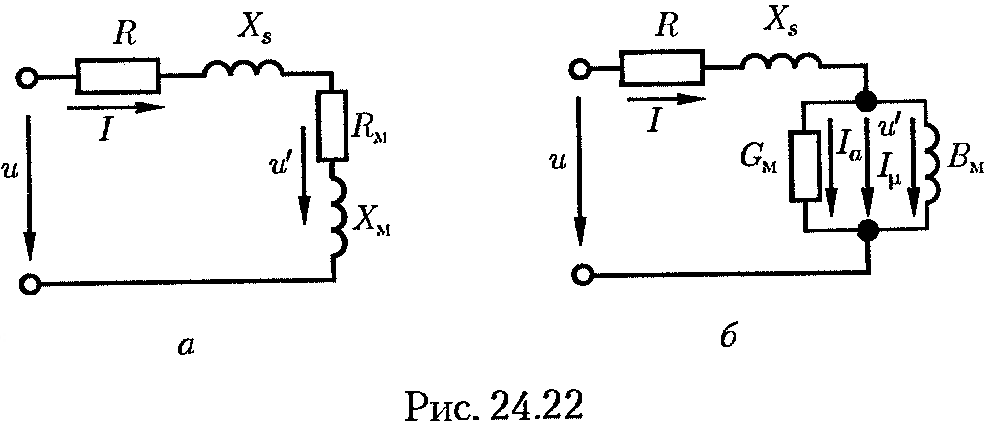

При решении практических задач для идеализированной катуш­ки можно составить схему замещения с постоянными величинами сопротивлений: активного Rм и индуктивного Х_м, соединенными последовательно (рис. 24.22, а).

При этом потери в ферромагнитном сердечнике Р_м заменяют равными электрическими потерями в активном сопротивлении:

Вместо последовательного соединения R_м, Х_м можно включить параллельно две ветви (рис. 24.22, б).

В первой ветви, содержащей активную проводимость G_м, ток ра­вен активной составляющей тока катушки I_а:

Вторая ветвь содержит реактивную проводимость B_м и намагни­чивающий ток I_м:
