18.Построение круговой диаграммы по результатам опытов холостого хода и короткого замыкания.

Неразветвленная цепь

некоторых неразветвленных цепях, достаточно измерить напряжение и ток Iк при коротком замыкании на концах сопротивления. Величина постоянного сопротивления определяется по показаниям приборов, отношение напряжения к току равно XL в схеме рис. 19.9, а и R — в схеме рис. 19.9, б. к

Разветвленная цепь

Для построения круговой диаграммы разветвленной цепи требуется

провести опыты холостого хода и короткого замыкания

(рис. 19.10).

При холостом ходе (разрыв цепи между точками 2 и 2') измеряют

т ок I1 мощность Р1 первой ветви и общее напряжение U. Определяют

При коротком замыкании между точками 2 и 2' измеряют ток Iк, мощность Рк всей цепи и общее напряжение U. Определяют

19.Общие сведения о трехфазных системах

Многофазная система электрических цепей представляет собой совокупность электрических цепей, в которых действуют синусоидальные ЭДС одинаковой частоты, сдвинутые друг относительно друга по фазе на углы, сумма которых равна 2тт, или 360°. Соответствующая этому определению система из трех цепей называется трехфазной.

20.Соединение звездой при симметричной нагрузке

Соединение в звезду есть такой вид соединений, при котором у генератора концы соеденины в одну общую точку(X,Y,Z), а начальное напряжение снимается с (A,B,C)

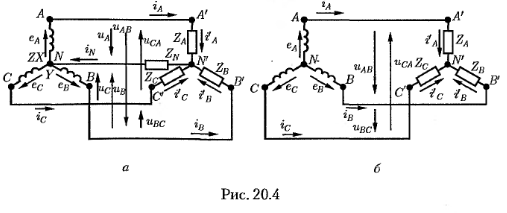

Концы обмоток источника X, Y, Z соединяются в общую точку N, называемую нулевой точкой, или нейтралью. Провода, соединяющие начала А, В и С обмоток источника с приемником (линейные провода), сохраняются: три провода, присоединенных к концам обмоток, заменяются одним. Благодаря этому в приемнике также образуется нулевая точка N' (нейтраль). Нулевые точки источника энергии и приемника могут быть связаны проводом, который называется нулевым, или нейтральным (рис. 20.4, а). В этом случае получается связанная четырехпроводная трехфазная система электрических цепей.

Далее будет показано, что в симметричных трехфазных цепях можно отказаться от нулевого провода, так как ток в нем равен нулю.В этом случае связь между источником и приемником, соединенными звездой, можно осуществлять по трехпроводной схеме (рис. 20.4, б).

21.Соединение треугольником при симметричной нагрузке

Соединение в треугольник есть такой вид соединения при котором конец первой фазы соединяется с началом второй, конец второй фазы соединяется с началом третьей, а конец третьей-с началом первой.

При соединении треугольником из трех обмоток источника образуется замкнутый на себя контур (рис. 20.8, а). Точно так же замкнутый контур создается из трех фаз приемника. Общие точки двух фаз источника и двух фаз приемника соединяются между собой линейными проводами. Так образуется связанная трехфазная трехпроводная система, в которой каждая обмотка источника соединена с соответствующей фазой приемника парой линейных проводов, каждый из которых обеспечивает такую

связь в двух смежных фазах.
