18 Конструкция рукавного фильтра для запыленных газов. Рабочие характеристики.

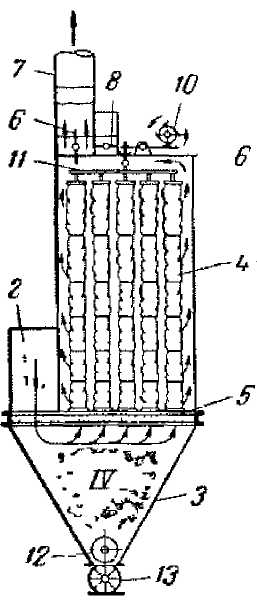

I-IV
- секцни
фильтра; 1, 9—
вентиляnоры;
2 - входной газоход; 3 - камера, 4
- рукава; 5 -
распределительная решетка; 6, 8 - дроссельные
клапаны; 7 - выхлопная труба; 10 - встряхивающий
механизм; 11 - рама; 12 - шнек; 13 - шлюзовый
затвор.
Рукава из ткани натянуты на раме которая подвешена к рычажному механизму. Запыленный газ подают с внешней стороны рукавов, проходя через ткань газ очищается, пыль остаётся на наружной пов-ти рукавов. Периодически слой пыли стряхивают и отправляют в бункер. Стряхивание осуществляется рыажным механизмом в ручную или от привода. Из бункера пыль удаляется шнековым транспортёром.
Для непрерывной работы применяют секционные аппараты.
Для изготовления рукавов используется хлопчатобумажные и шерстяные ткани, их недостаток – ограничение по температуре до 90 ºС. Широко применяют синтетические ткани (т-ра до 400 ºС). Срок службы рукава около 1 года.
Производительность определяется удельной нагрузкой ткани т.е. объёмом запыленных газов в м3 проходящих через единицу пов-ти м2 в единицу времени. В зав-ти от типа ткани удельная нагрузка колеблется от 75 до 250 м3/м2ч.
При расчёте
рукавного фильтра опред-ют площадь
поверхности фильтрования:
,
где Vc
– секундный расход, η – коэффициент
использования поверхности (около 0,75).
Число рукавов:
,
где D
– диаметр рукава (0,2 – 0,4 м), l
– длина рукава (1,5 – 3 м).
Перепад давления на рукаве обычно составляет Δp = 60 – 100 мм.водн.ст.
19 Классификация фильтров для суспензии. Фильтры периодического действия для суспензии (рамный фильтр-пресс, патронный, дисковый).
Классификация осуществляется по след. признакам:
1. Организационный
а. периодического действия – все операции осуществляются на одном и том же участке перегородки.
б. непрерывного действия – относительно фильтровальной перегородки процесс не установившийся, каждый отрезок фильтровальн. перегородки последовательно проходит все стадии осуществляемые в разных областях фильтра.
2. По способу создания движущей силы
фильтры работающие под наливом, вакуумом и избыточным давлением.
3. По конструкции
Периодического действия |
Неприрывного действия |
|
|
ФПАК – фильтр пресс автоматический камерный.
При выборе фильтра руководствуются концентрацией суспензии и свойствами осадка.
При малой конц-и желательно использовать периодические фильтры. Если осадок способен забивать поры перегородки можно использовать фильтры со слоем вспомогательного материала.

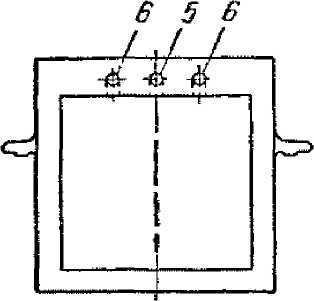

рамный фильтр-пресс
а
-
плита, б - рама, 1
– гладкая
поверхность плиты, 2
- желобок
3
- фильтровальная
перегородка; 4
-
канал для удаления фильтрата и промывной
жидкости, 5 - отверстия для пцрохода
суспензич,6 - отверстия для прохода
промывкой жидкости

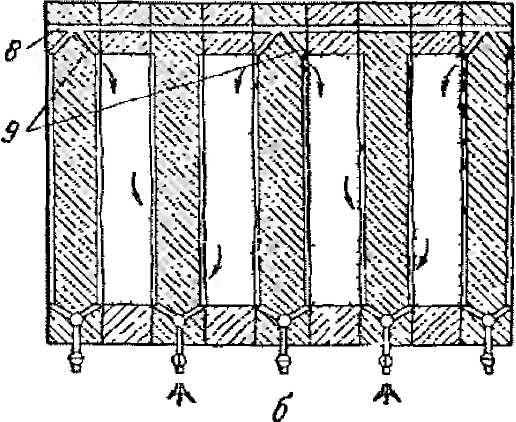

В стадии фильтрования суспензия по среднему каналу 1 и каналам 2 поступает в пространство 3, ограниченное двумя фильтровальными перегородками (примыкающими к рифленым поверхностям плит 4) и внутренней поверхностью рамы 5. Жидкая фаза суспензии одновременно проходит через обе фильтровальные перегородки, после чего по желобам и каналам 6 поступает к кранам 7, которые в этой стадии работы фильтр-пресса открыты у всех плит 4.
В стадии промывки по двум боковым каналам 8 и каналам 9, которые имеются только у половины плит 4, подают промывную жидкость. Во время промывки половина кранов 7 закрыта таким образом, что промывная жидкость последовательно проходит одну фильтровальную перегородку, слой осадка, вторую фильтровальную перегородку, после чего по каналам 6 и открытым кранам 7 отводится из фильтрпресса. По окончании промывки осадок в фильтр прессе продувают сжатым воздухом или паром. Затем отодвигают подвижную плиту, разъединяют плиты и рамы и осадок удаляют в бункер.
П
атронные
фильтры относятся к работающим под
давлением аппаратам периодического
действия, в которых направления силы
тяжести и движения фильтрата
перпендикулярны. В патронном фильтре
используются цилиндрические фильтровальные
патроны, устанавливаемые в вертикальном
положении в цилиндрическом кожухе с
коническим дном и съемной крышкой.

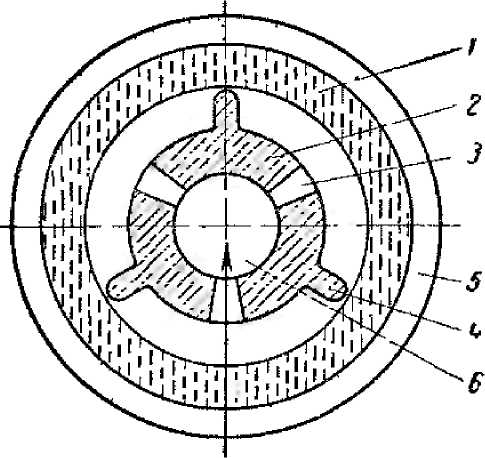

Патрон состоит из пористых колец 1, нанизанных на закрытую снизу центральную трубу 2 с радиальными отверстиями 3 и продольными ребрами 4. В процессе разделения суспензии фильтрат последовательно проходит через слой 5 уже образовавшегося осадка, стенкиколец 1 и отверстия 5, после чего по вертикальному каналу 6 уходит из патрона в коллектор и удаляется из фильтра. Для изготовления патрона могут быть использованы различные пористые материалы (в частности, пористое стекло или керамика).
Дисковые вакуум-фильтры. Такой фильтр состоит из нескольких вертикальных дисков, насаженных по центру на полый горизонтальный вращающийся вал на некотором расстоянии один от другого. Каждый диск имеет с обеих сторон рифленую поверхность и с обеих сторон покрыт фильтровальной тканью. Под дисками находится резервуар с разделяемой суспензией, в которую почти до половины погружены диски. При вращении дисков фильтрат под действием вакуума проходит через ткань и по желобкам на рифленой поверхности их поступает в полость вала, на одном из концов которого имеется распределительное устройство, как и в описай ном выше барабанном вакуум-фильтре. Осадок, образовавшийся на поверхности ткани, удаляется с нее при помощи ножей. Рассмотренный фильтр в особенности пригоден для разделения суспензий, содержащих достаточно однородные и медленно оседающие твердые частицы, которые образуют не растрескивающийся и не требующий промывки осадок.
