132.Сушка с промежуточным подогревом воздуха по зонам.
Сушилка, работающая по этой схеме состоит из ряда зон, в каждой из которых установлен дополнительный калорифер. Такой многократный, или ступенчатый, подогрев воздуха в сушильной камере позволяет не только вести сушку в мягких условиях — при небольшом перепаде температур в камере (для термолобильных веществ - которые разлагаются при высоких температурах).

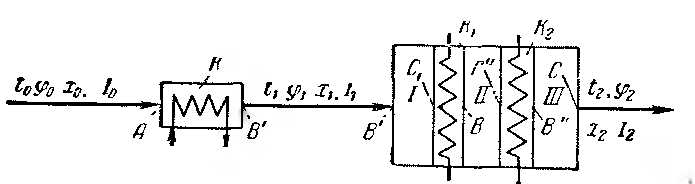

В
оздух,
нагретый во внешнем калорифере, проходит
зону I,
где извлекает из материала часть
влаги и несколько охлаждается, после
чего поступает в зону II,
на входе в которую нагревается в
калорифере K1,
сушит материал, после чего вновь
подогревается в калорифере K2,
затем поступает в следующую зону. Таким
образом, воздух проходит последовательно
все зоны, в каждой из которых осуществляется
процесс сушки по основной схеме. А воздух
нагревается не выше t1.

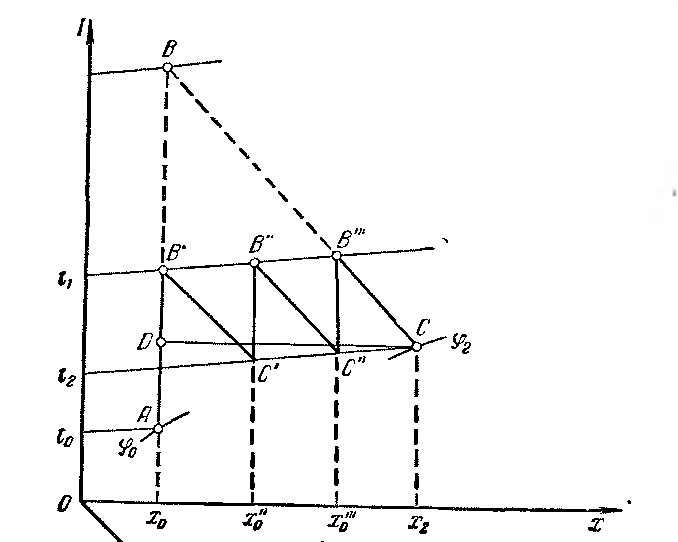

Поэтому изменение состояния воздуха
носит ступенчатый характер и изображается
на диаграмме I-X
ломаной
линией АВ'С'В"С"В'"С
(для
теоретической сушилки). (Пунктиром
показан нормальный сушильный вариант
A-B-C)
«+»: низкая температура сушильного агента
133 Простой сушильный вариант реальной сушилки
Теоретическая Реальная (потери Q в ОС/конструкцию и т.д.)
I1=I2, q(теор)=(I2-I0)/(x2-x0) I1>I2, q=(I1-I0)/(x2-x0)
Δ=q-q(теор)-разность уд. расходов реальной и теоретической сушилок.
Δ<0

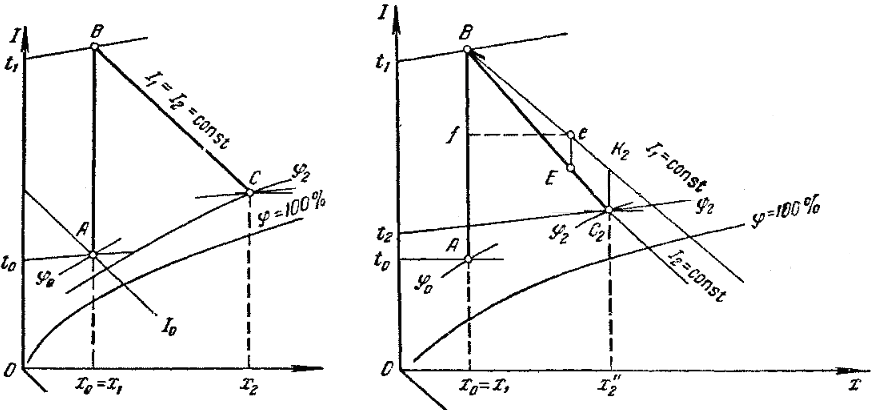

Для реальной: из (.)В проводим I=const, далее на ней произвольно берем (.)e и откладываем вниз(Δ<0) отрезок eE такой что: eE=ef*Δ/m , где m – отношение масштабных коэф-ов m=Mi/Mx осей диаграммы. Через (.)Е проводим действительную рабочую линию (В-С2).
134 Кинетика сушки. Движущая сила процесса.
Кинетика сушки – закономерности процесса во времени. Различают 3 стадии сушки:
1)прогрев материала от t(нач) до t(мокрого термометра)
2)I период: изменение влажности от ω(нач) до ω(крит 1).(линейно!)
3)II период: изменение влажности от ω(крит 1) до ω(крит 2).
Кривая сушки материала:

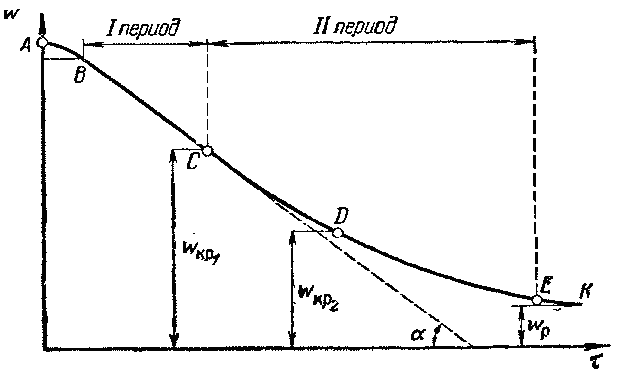

Процесс сушки протекает со скоростью, зависящей от формы связи влаги с материалом и механизма перемещения в нем влаги. Кннетнка сушки характеризуется изменением во времени средней влажности материала, отнесенной к количеству абсолютно сухого материала ω Зависимость между влажностью ω материала и временемт изображается кривой сушки, которую строят по опытным данным.В общем случае кривая сушкн состоит из нескольких участков, соответствующих различным периодам сушкн. Как видно из рисунка, после очень небольшого промежутка времени, периода прогрева материала, в течение которого влажность снижается незначительно (по кривой АВ), наступает период постоянной скорости Сушки (I период). При этом влажность материала интенсивно уменьшается по прямолинейному закону (прямая ВС). Такое уменьшение влажности наблюдается до достижения первой критической влажности после чего начинается период падающей скорости сушки (II период). В этом периоде уменьшение влажности материала выражается некоторой кривой (кривая СЕ), которая в общем случае состоит нз двух участков различной кривизны (отрезки CD и DE). Точка перегиба D соответствует второй критической влажности. В конце второго периода сушкн влажность материала асимптотически приближается к равновесной. Достижение равновесной влажности wp означает полное прекращение дальнейшего испарения влаги нз материала (точка К).
Движущая сила может определяться через разность:
1)температур (ΔТср)
2)влагосодержаний (ΔXcp)
3)давлений насыщения паров ж-ти (ΔРср)
Обычно определяют среднелогарифмически: ΔXcp=(ΔXб-ΔXм)/ln(ΔXб/ΔXм), ΔТср, ΔРср – по аналогии.
