47. Теория теплового подобия.

Основные критерии теплового подобия выводят исходя из системы ДУ для конвективного теплообмена. Наиболее просто способ – отбрасывание знаков математического операторов или делений слагаемых на одну из них.

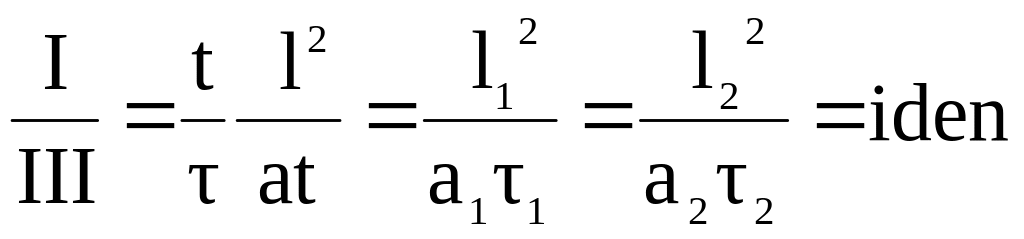

Уравнение Фурье-Киргофа приводим к виду:

; ;

Характеризует условие подобия неустановившегося процесса теплоотдачи.

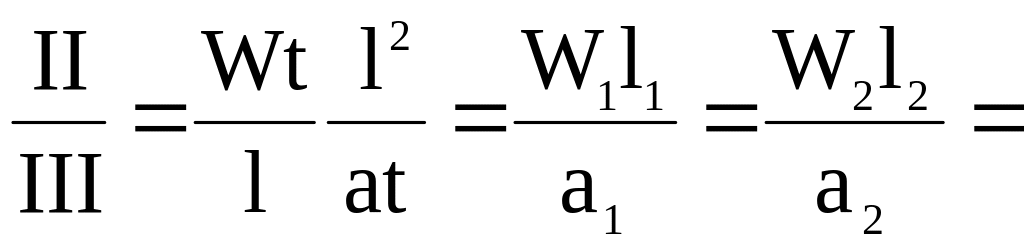

При делении:

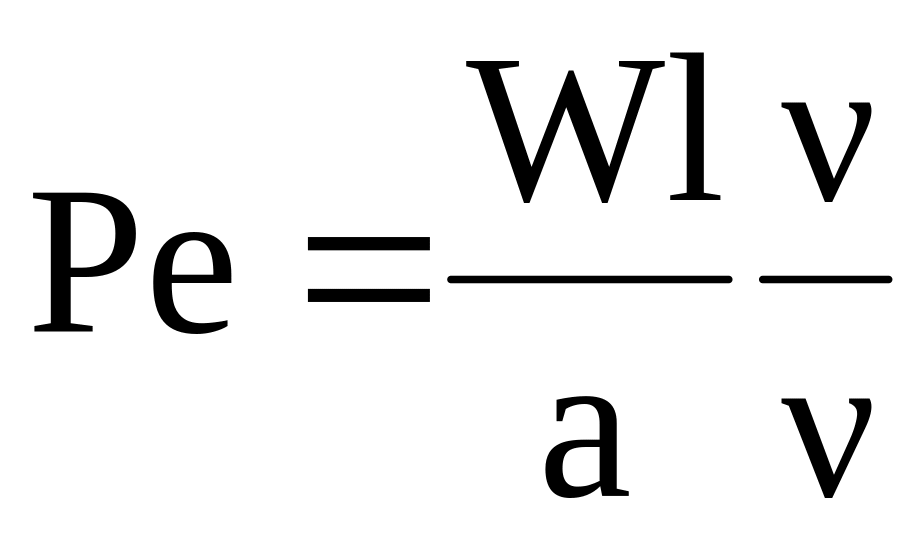

item=Pe (Пекле)-характеризует соотношение между интенсив. теплопереноса. Далее рассмотрим подобие граничных условий, где количество переносимой теплоты можно выразить уравнением Фурье и Ньютона.

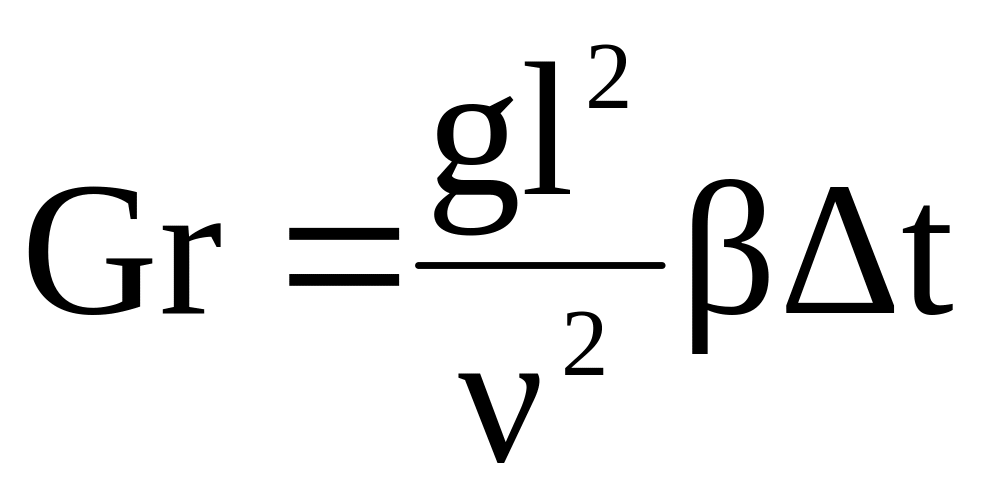

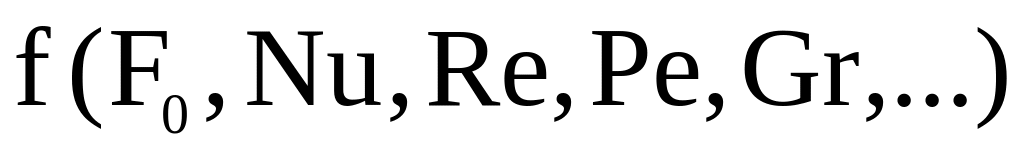

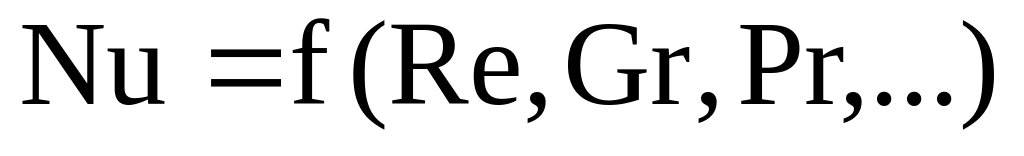

характеризует соотношение суммарного переноса теплоты конвек. и теплопроводн. В свою очередь Pr – характеризует подобие физических свойств теплоносителя. Необходимое условие подобия процессов переноса теплоты: соблюдение гидродинамических и геометрических чисел подобия. Возникают конвективные потоки, скорость которых не может быть определена. И в качестве гидродинамической характеристики, учитывающий изменение плотности среды с изменением температуры принимают Критериальное уравнение теплоотдачи в неявном виде будет иметь вид: при решении задач, искомой величиной обычно является коэффициент теплоотдачи, который входит в критерий Nu, он определяемый, а другие определяющие, поэтому критериальное уравнение теплоотдачи при конвективном, стационарном теплообмене записывают в следующем виде: . Вид функции записывают опытным путём.

49. Основные критерии теплового подобия.

Основные критерии теплового подобия выводят исходя из системы ДУ для конвективного теплообмена. Наиболее просто способ – отбрасывание знаков математического операторов или делений слагаемых на одну из них.

Уравнение Фурье-Киргофа приводим к виду:

; ;

Характеризует условие подобия неустановившегося процесса теплоотдачи.

При делении:

item=Pe (Пекле)-характеризует соотношение между интенсив. теплопереноса. Далее рассмотрим подобие граничных условий, где количество переносимой теплоты можно выразить уравнением Фурье и Ньютона.

характеризует соотношение суммарного переноса теплоты конвек. и теплопроводн. В свою очередь Pr – характеризует подобие физических свойств теплоносителя. Необходимое условие подобия процессов переноса теплоты: соблюдение гидродинамических и геометрических чисел подобия. Возникают конвективные потоки, скорость которых не может быть определена. И в качестве гидродинамической характеристики, учитывающий изменение плотности среды с изменением температуры принимают Критериальное уравнение теплоотдачи в неявном виде будет иметь вид: при решении задач, искомой величиной обычно является коэффициент теплоотдачи, который входит в критерий Nu, он определяемый, а другие определяющие, поэтому критериальное уравнение теплоотдачи при конвективном, стационарном теплообмене записывают в следующем виде: . Вид функции записывают опытным путём.

51. Теплоотдачи при продольном обтекании труб при вынужденном и турбулентном и ламинарном движении.

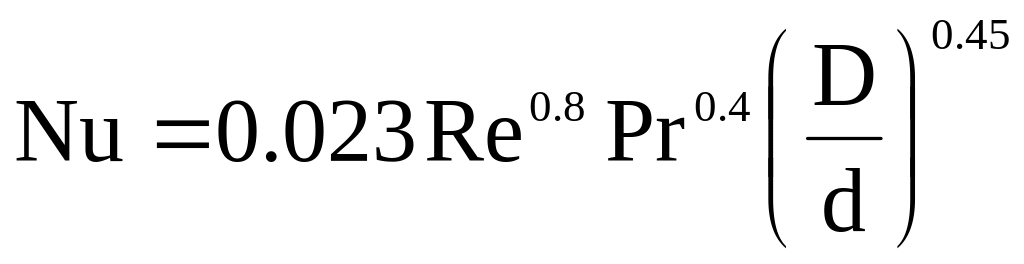

  • для одиночной трубы (теплообменник типа труба в трубе), D-внутренний диаметр наружной трубы,d-наружный диаметр внутр.трубы (опред.геометр размер).

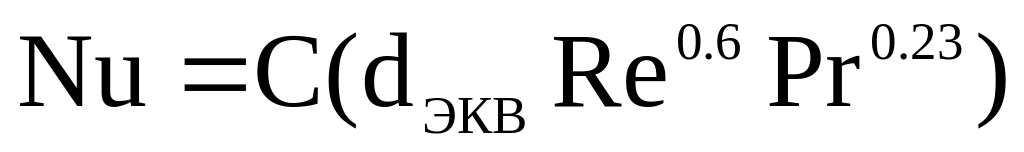

  • для пучка труб при продольном обтекании(применит.к кожухообмен) С=1,16 или 1,72 соответственно при отсутствии или наличии поперечных перегородок межтрубном пространстве(они дают жёсткость трубному пучку)
