11. Спекрополяриметрический метод.
Луч света от кварцевой лампы 1, дающей излучение ультрафиолетового и видимого диапазона, поступает на монохроматор 2, выделяющий участок спектра определенной длины волны. Далее этот монохроматический луч попадает на кварцевый поляризатор 3.

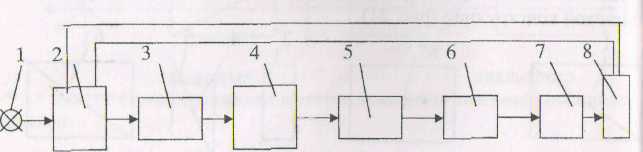

Рис. 1 Блок-схема спектрополяриметра
проходит через кювету 4, в которой помещено оптически активное вещество, и попадает на модулятор 5. Модулированный свет попадает на анализатор 6, настроенный на темноту, и на фотоумножитель 7, способный улавливать очень слабый свет. Сигнал от фотоумножителя передается на регистрирующее устройство, связанное с монохромато-ром. На ленте регистрирующего устройства сразу вычерчивается кривая ДОВ.
12. Принцип действия кругового поляриметра. Схема прибора.

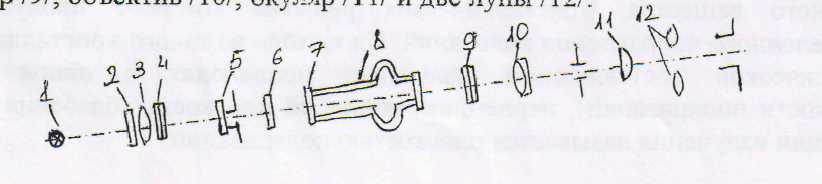

Оптическая схема поляриметра СМ-3 включает в себя натриевую лампу ДНаС 18-04.2 I1I, светофильтр /2/, конденсор /3/,поляризатор /4/,хроматическую фазовую пластинку /5/, защитное стекло /6/, два покровных стекла /7/, трубку /8/. анализатор /9/, объектив /10/, окуляр /11/ и две лупы /12/.
Свет от лампы, пройдя через конденсор и поляризатор, одной частью пучка проходит через хроматическую фазовую пластинку, защитное стекло, кювету и анализатор. А другой частью пучка только через защитное стекло, кювету и анализатор. При этом одна половина поля зрения поляриметра затемнена, а вторая светлая.
Уравнивание яркостей полей сравнения проводят путем вращение анализатора.
Если между анализатором и поляризатором помещают кювету с раствором оптически активного вещества, то равенство яркостей полей сравнения нарушается. Оно может быть восстановлено поворотом рукоятки анализатора на угол, равный углу поворота плоскости поляризации раствором. Следовательно, угол вращения плоскости поляризации данным раствором определяется разностью двух отсчетов, соответствующих яркости полей сравнения с оптически активным раствором и без него.
По углу вращения плоскости поляризации можно определить концентрацию оптически активных веществ в растворах. Для большинства оптически активных веществ удельное вращение мало зависит от концентрации и угол вращения пропорционален концентрации:=[]*L*C,
где -угол вращения плоскости поляризации раствором в градусах; []- удельное вращение измеряемого оптически активного вещества для длины волны 589 нм при температуре 20°С; L- длина кюветы, дм; С- концентрация, г/см3.
Зная измерение на поляриметре угла вращения плоскости поляризации в градусах, можно определить концентрацию веществ в г/см3 : C = / []*L.
При измерении на поляриметре угла вращения плоскости поляризации правовращающими оптически активными растворами отсчеты по шкале первого отсчетного устройства и лимбу будут с наибольшей точностью определяться для диапазона 0-35°. При измерении на поляриметре угла вращения плоскости поляризации левовращающими оптически активными растворами отсчеты по шкале первого отсчетного устройства и лимбу будут с наибольшей точностью определяться для диапазона от 360° до 325°. При необходимости можно проводить измерения углов вращения плоскости поляризации более ± 35°. Погрешность измерения в данном случае может быть определена эксперементально.
