83 Схема и принцип действия фотометра люминесцентного.

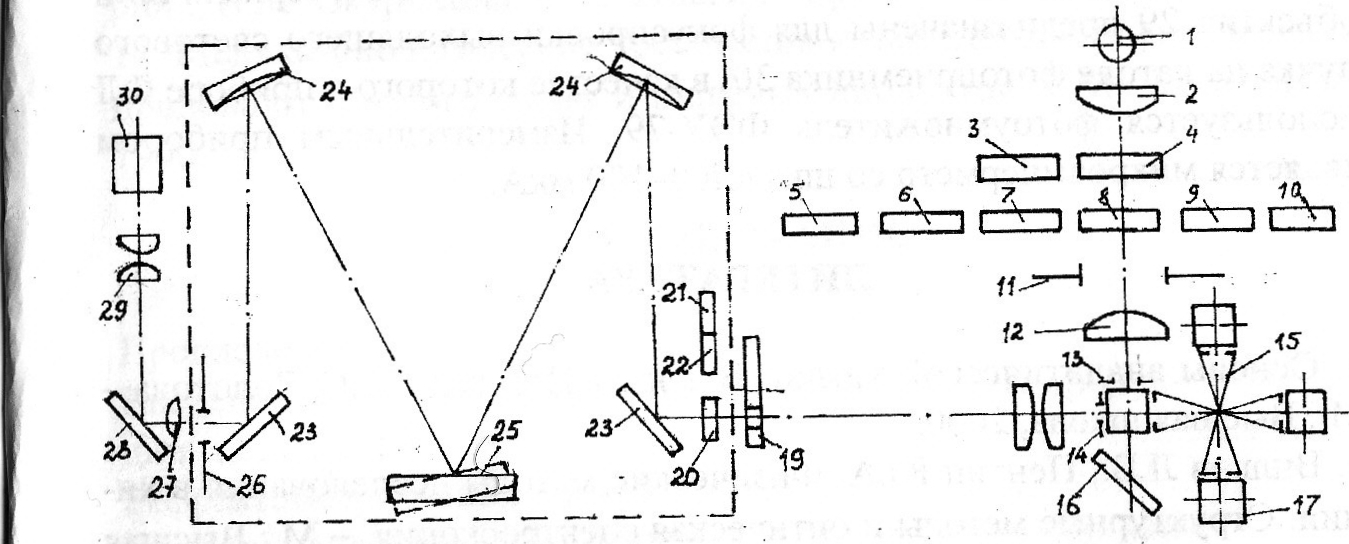

Рассмотрим оптическую схему фотометра люминесцентного ФЛ, приведенную на рис.64. Принцип действия этого фотометра ос­нован на сравнении интенсивности люминесценции растворов, воз­буждаемой излучением лампы.

В оптической схеме можно выделить ветвь возбуждающего излучения и ветвь флуоресцентного излучения - измерительную ветвь. В ветвь возбуждающего излучения входят следующие элементы: ис­точник света, дающий излучение в диапазоне 300-600 нм; линза 2, с промощью которой расходящийся пучок от источника преобразуется в пучок параллельных лучей. для подбора характеристик возбуж­дающего излучения в параллельном ходе лучей установлены сетчатые ослабители 3, 4 и переменная ирисовая диафрагма 11, регулирующие интенсивность, и избирательные поглотители 5-10, т.е. цветные фильтры, с помощью которых подбирается спектральная характеристика возбуждающего излучения. Параллельный пучок лучей с помощью фокусирующей линзы 12 собирается в центре кювет 17 с исследуемым веществом, которые вводятся в измерительную ветвь поочередно. Каждая кювета имеет свою светоловушку 15. Кроме того, имеется поворотное зеркало 16. Светоловушки 15 и зеркало 16 предназначены для отвода потока возбуждения, прошедшего через кювету, и снижения фоновых помех.

Ветвь флуоресцентного излучения, т. Н. измерительная ветвь, расположена под углом 90° к направлению возбуждающего излуче­ния. Для уменьшения рассеяния света перед кюветой на входе и вы­ходе установлены ограничительные диафрагмы 1З и 14. Изображение светящегося объема люминесцирующего вещества из центра кюветы передается на входную щель 20 монохроматора. Перед входной ще­лью 20 установлено модулирующее устройство - обтюратор 19 -диск с отверстием, вращающийся с определенной скоростью. Благо­даря о6тюратору непрерывный световой поток люминесценции пре­образуется в прерывистый, что необходимо для получения на выходе из прибора переменного электрического тока. Монохроматор в данном приборе работает по симметричной схеме с двумя сферическими объективами 24 (т.н. схема Черни-Тернера). Этот блок предназначен для выделения из потока флуоресцентного излучения лучей с опреде­ленной длиной волны, на которой проводится измерение. Поток флуоресцентного излучения, пройдя входную щель 20 и фильтры 21, 22, устраняющие наложение спектров разных порядков, попадает на поворотное зеркало 23, направляющее его на объектив -24. Этот объ­ектив направляет полихроматический пучок на диспергирующий эле­мент монохроматора - дифракционную решетку 25, имеющую 600 штрих./мм. На дифракционной решетке полихроматическое излуче­ние разлагается на составляющие его монохроматические компонен­ты. Выделение требуемой волны диапазона 400-800 нм производится поворотом дифракционной решетки, выделенное излучение фокусирующим объективом 24 направляется на поворотное зеркало 23 и че­рез выходную щель 26 - на фотоприемник 30. Линза 27, зеркало 28 и объектив 29 предназначены для фокусировки выходящего светового пучка на катоде фотоприемника 30, в качестве которого в приборе ФЛ используется фотоумножитель ФЭУ-79. Измерительным прибором является микроамперметр со шкалой 0-100 мкА.
