Идентификация модели
Под
идентификацией модели понимается
определение неизвестных параметров:
для диффузионной модели
и число ячеек m

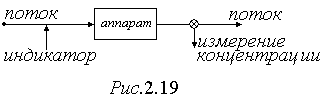

для ячеечной модели. Для этого в основной
поток на входе в аппарат вводится
индикатор (трассер).
Обычно применяют импульсный ввод индикатора; во входящий поток быстро (теоретически мгновенно) вводят индикатор. Фиксируя изменение во времени концентрации индикатора. На выходе из аппарата получают кривую отклика C(t). Для выхода C(t) = C(L,t). Зная C(L,t) находят f(t), зная определяют . Сопоставляя с известными зависимостями для различных моделей структуры потоков выбирают наиболее приемлемую модель.
Скорость по сечению потока различна. На оси –максимальная, ноль- на стенке. Соответственно время пребывания частиц жидкости на оси меньше, чем вблизи стенки. Движение частиц в аппарате сложнее, чем в трубопроводе. Наличие застойных зон, в которых время пребывания слишком велико, сказываются на эффективности аппарата. От гидродинамической структуры потоков зависит скорость химико-технологических процессов, их движущая сила.
Полную информацию о гидродинамической структуре потока можно получить, если известна мгновенная скорость потока в любой точке аппарата, т.е. известно поле скоростей. Провести подобные измерения практически невозможно и нерационально. Однако поле скоростей можно определить косвенным путем, если изучить распределение частиц жидкости по времени их пребывания в аппарате.
Среднее время пребывания (СВР)
,
где VA-
объем рабочей зоны аппарата; Q
– объемный расход потока.
При одном и том же СВРгидродинамическаяструктура потоков и поле скоростей могут существенно отличаться. Информацию о характере движения среды в аппарате содержит функция распределения частиц потока по времени пребывания.(ФРВП) ФРВП оказываются полезными для проверки адекватности и определения параметров моделей гидродинамической структуры потоков. Для определения времени пребывания частиц потока в аппарате необходимо получить кривую отклика . В зависимости от способа ввода индикатора (импульсном или ступенчатом) получают соответственно дифференциальную или интегральную функцию распределения и по их виду делают вывод о структуре потоков а аппарате.
Модели структуры потоков
Модель идеального вытеснения (МИВ)
В
аппарате идеального вытеснения частицы
потока движутся параллельно друг другу
с одинаковой скоростью. При этом
поперечное (по сечению потока) и продольное
(по длине потока ) перемешивание частиц
отсутствует. Поэтому время пребывания
всех частиц в аппарате одинаково и равно
Математическое
описание МИВ:
с- концентрация индикатора; Q – расход жидкости; S – площадь поперечного сечения аппарата; W – средняя скорость движения жидкости.
Любое отклонение от ИВ называют перемешиванием или обратным перемешиванием.
Аппараты, выполненные из длинных трубок, цилиндрические аппараты небольшого диаметра, но достаточно высокие, заполненные насадкой, катализатором и т.п. – наиболее близки к модели идеального вытеснения.
Модель идеального смешения (МИС)
Математическое описание МИС получают из материального баланса по индикатору для аппарата при
После интегрирования получим
Наиболее близки к аппаратам ИС аппараты с интенсивным перемешиванием, аппараты с псевдоожиженным слоем.
Потоки в промышленных аппаратах очень часто не соответствуют ни ИВ ни ИС. Тогда их относят к аппаратам промежуточного типа – ячеичным или диффузионным.
Ячеичная модель (ЯМ) – схематически представляет собой реальный аппарат с n–одинаковых последовательно соединенных аппаратов (ячеек) идеального смешения. Математическое описание ЯМ включает nлинейных дифференциальных уравнений первого порядка
Дифференциальная функция распределения времени пребывания(кривая отклика)
При
ЯМ
переходит в МИВ; при n=1
ЯМ переходит в МИС. Т.о. МИВ и МИС –
крайние случаи ячеичной модели.
Диффузионная модель (ДМ)
Основой этой модели является МИВ, осложненная обратным перемешиванием, которое описывается законом диффузии
-коэффициент
продольной диффузии. (В практических
задачах этот коэффициент находят
эмпирическим путем).
ДМ обычно используют для описания потоков с непрерывным контактом фаз(в насадочных, пленочных массообменных колоннах).
Комбинированные модели (КМ)
При построении КМ принимают, что аппарат состоит из отдельных зон, соединенных последовательно или параллельно, с различными структурами потоков. Описание их приводится в специальной литературе.
