Расчет внутренней водопроводной сети
При проектировании внутреннего водопровода рассчитывают необходимые расходы воды, диаметры труб и потери напора в сети (гидравлический расчет трубопроводов).
Водопроводная сеть здания рассчитывается на пропуск максимальных секундных расходов воды через участок.
Для определения расхода воды для системы в целом (на вводе) вычисляем общее количество потребителей и общее количество санитарно-технических приборов, к которым проводится холодная вода. При этом водонагреватели на считаются.
Nпотр = Nкв.эт. ∙Nэт∙U ,
где U – средняя заселенность квартир
Nпр= Nкв.эт. ∙ Nэт ∙ 4
Р = qч.потр. ∙ Nпотр/ 3600∙q∙ Nпр
Nпотр = 2∙ 4∙ 3,7 = 29,6 чел ≈ 30 чел
Nпр = 2∙ 4∙ 4= 32 прибора
Принимаем норму расхода воды потребителем в час наибольшего водопотребления и секундный расход воды расчетным прибором:
qч.потр.=13л/ч, q=0,3 л/сек
Рассчитываем вероятность действия санитарно - технических приборов: Р=13∙30/3600∙0,3∙32= 390/34560=0,011
qc = 5∙ q ∙ α
Находим Nпр ∙ Р = 32∙0,011=0,361=> α=0,580
Максимальный
секундный расход воды на вводе:
qc = 5∙0,3∙0,580 = 0,87л/сек
Определяем диаметр трубопровода и гидравлический уклон для ввода, придерживаясь рекомендуемых скоростей 0,5…1м/с.
При расходе воды на вводе qc=0,395 л/сек подбираем d = 25мм при
υ =0,75м/с, i = 73,5/1000 = 0,0735
Потери напора по длине на вводе, при длине ввода Lвв = 10,0 +l1,
Lвв= 10+10 =20
hвв = I ∙ Lвв =0,0472 ∙ 20 = 0,944М.в.ст.
qсут = Nпотр ∙250/1000 = 7,5 м3/сут
qч = 7,5м/24 = 0,3125
h = ρ ∙ q2≤ 5, где ρ – удельное сопротивление, h – гидравлические сопротивление водного столба.
h = 5,18 ∙ 0,872=3,92
Результаты расчета заносим в таблицу 5.
Таблица -5. Ведомость гидравлического расчета системы водоснабжения
Уч-к сети |
Длина уч-ка L,м |
Nпр |
NпрР
|
α |
qc, л/сек |
d, мм |
υ, м/с |
Потери напора |
|
на 1м |
На участке, м |
||||||||
1 |
2,7 |
4 |
0,044 |
0,263 |
0,395 |
25 |
0,75 |
0,0735 |
0,198 |
2 |
2,7 |
8 |
0,088 |
0,328 |
0,492 |
25 |
0,93 |
0,1109 |
0,299 |
3 |
2,7 |
12 |
0,132 |
0,378 |
0,567 |
32 |
0,63 |
0,037 |
0,1 |
4 |
2,5 |
16 |
0,176 |
0,425 |
0,638 |
32 |
0,63 |
0,037 |
0,093 |
5 |
9 |
32 |
0,352 |
0,573 |
0,860 |
40 |
0,80 |
0,0472 |
0,425 |
Ʃ = 2,015
Таблица – 6. Расчет системы канализации.
-
Уч-к сети
qск, л/с
L, м
d, мм
I
V, м/с
h/d
I*L, м
Отметки
в нач. уч-ка
в кон,
уч-ка
1-2
2,238
6
100
0,020
0,79
0,40
0,12
-2,20
-2,32
2-3
2,460
1
100
0,020
0,81
0,40
0,020
-2,32
-2,34
3 –К1
2,460
5
100
0,020
0,81
0,40
0,1
119,56
109,96
К1-К2
2,460
31
100
0,020
0,81
0,40
0,62
121,8
108,94
К2-СК
2,460
12
100
0,020
0,81
0,40
0,24
108,29
108,05
> 0,7 > 0,3 107,9
0,15

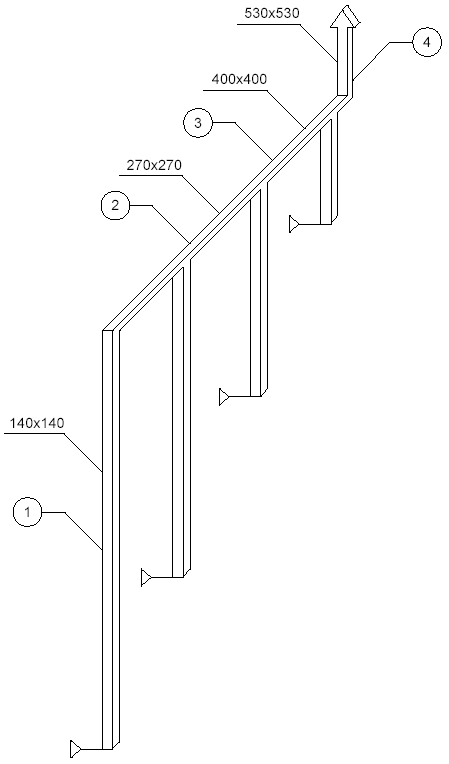

СХЕМА ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ

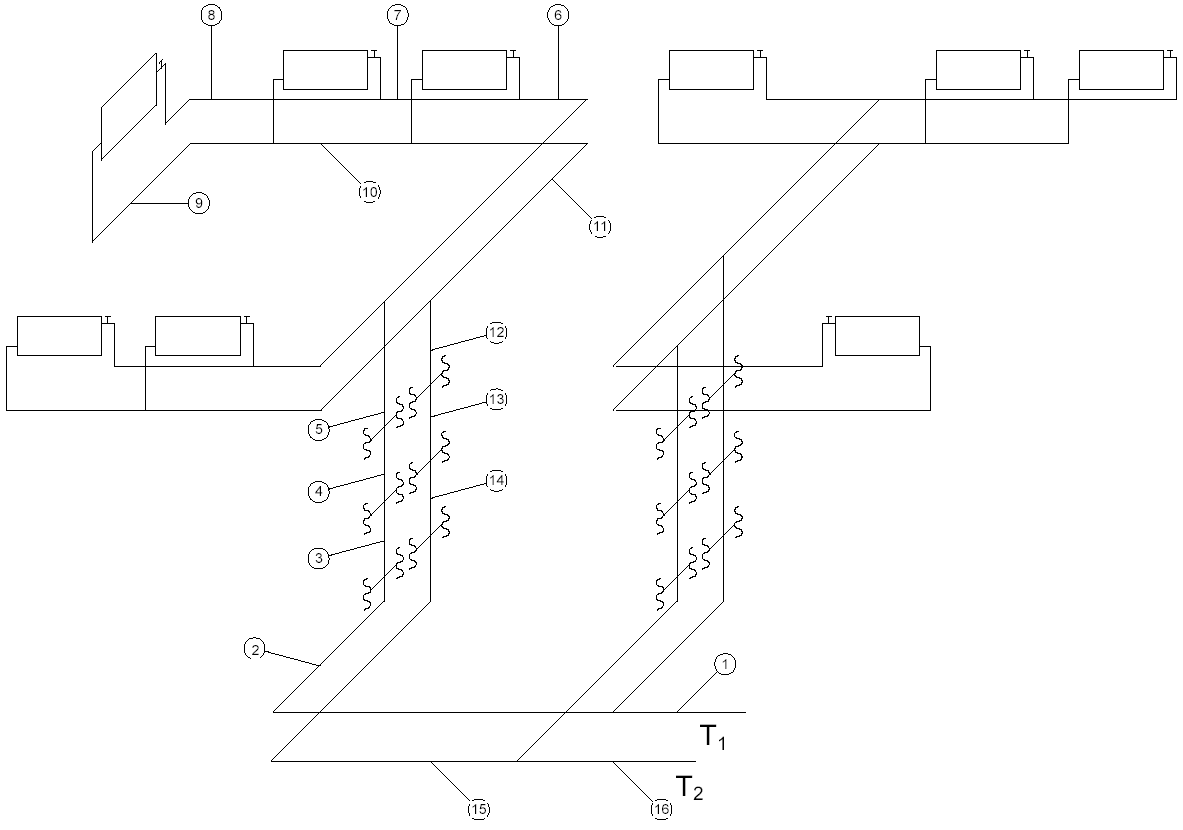

АКСОНОМЕТРИЯ СХЕМЫ СИСТЕМЫ ОТОПЛЕНИЯ

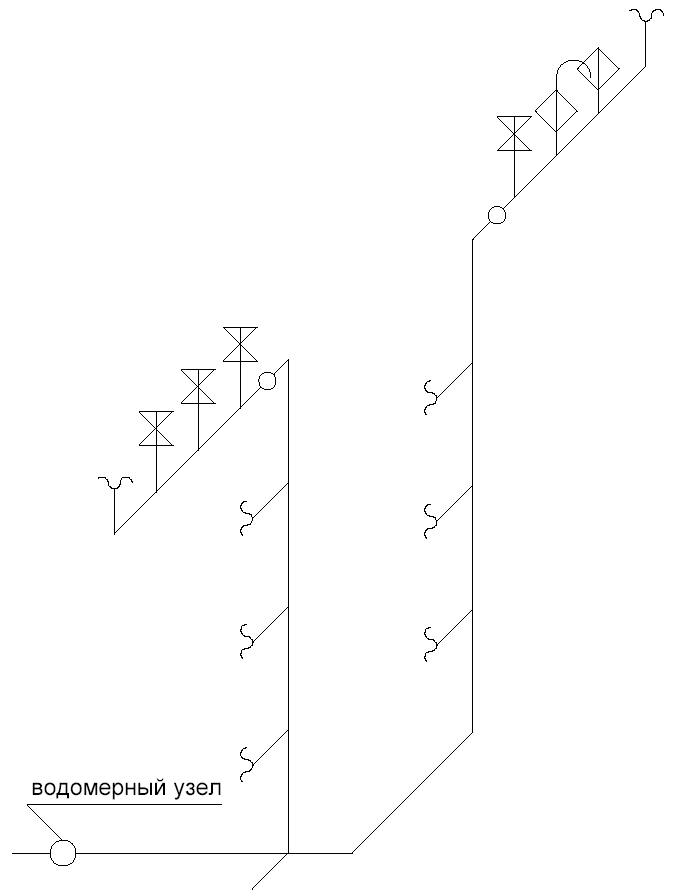

АКСОНОМЕТРИЧЕСКАЯ СХЕМА СИСТЕМЫ ВОДОСНАБЖЕНИЯ

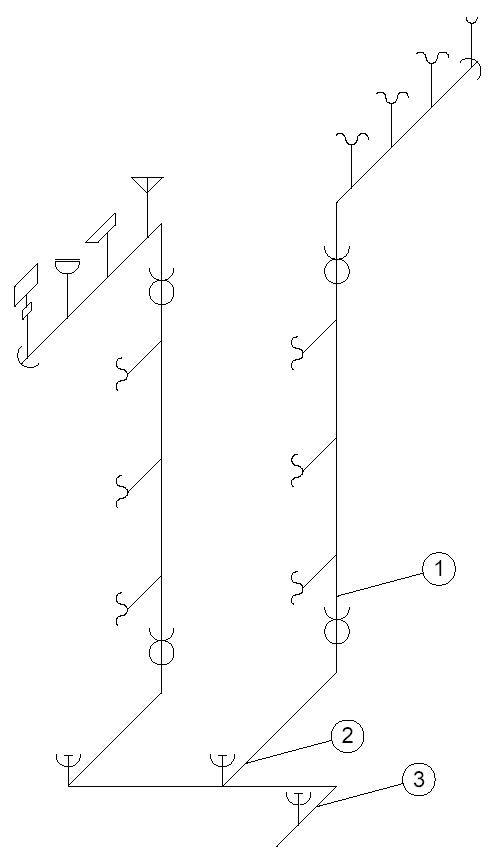

АКСОНОМЕТРИЧЕСКАЯ СХЕМА СИСТЕМЫ КАНАЛИЗАЦИИ

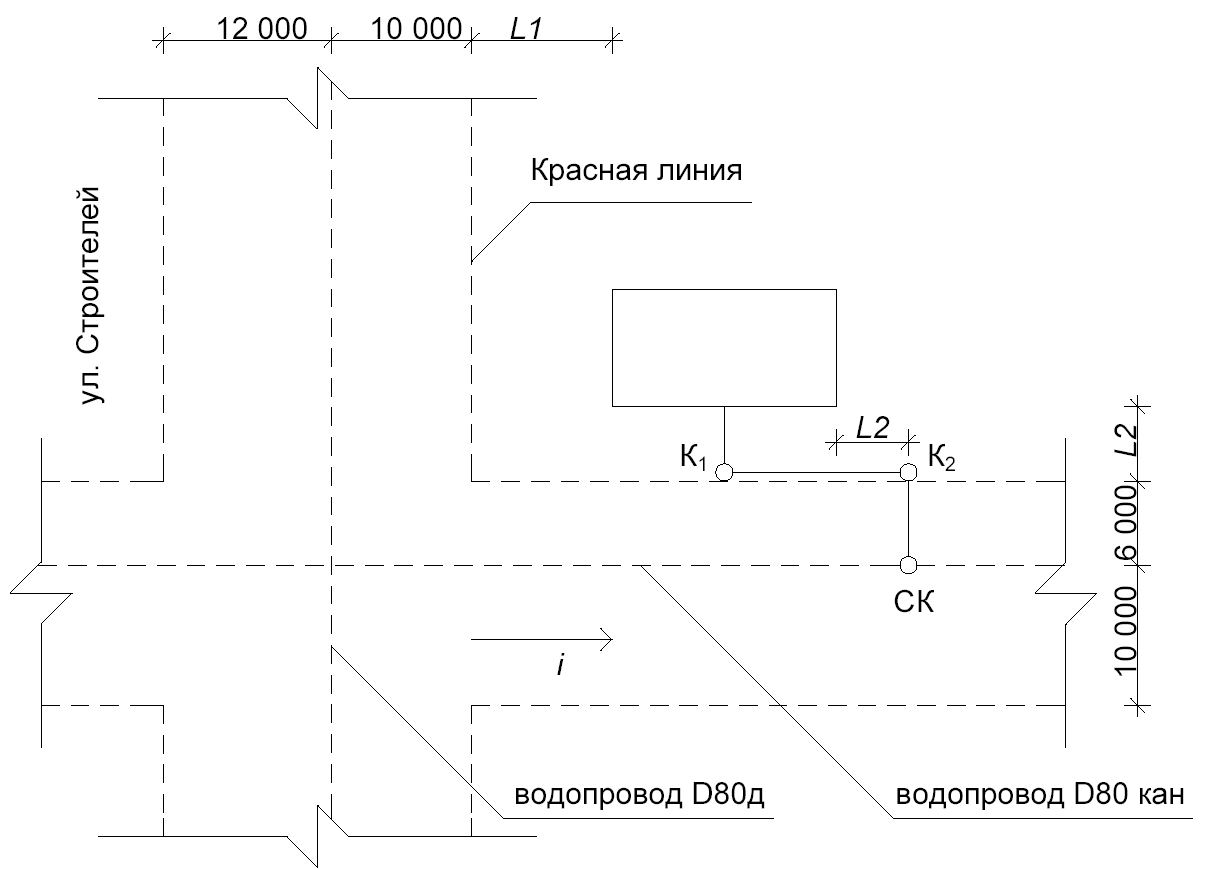

СХЕМА ГЕНПЛАНА
