Федеральное агентство по образования РФ
Белгородский Государственный Технологический Университет
Им. В.Г. Шухова
Кафедра Г Т У
Пояснительная записка
к курсовому проекту
По дисциплине: «Теплогазоснабжение и вентиляция»
На тему: «Водопровод, канализация и вентиляция жилого дома»
Выполнила:
СТ. ГР. АР-32
Киданова Елизавета
Проверил:
Савкин Д.А.
Белгород 2012 г.
С одержание
Исходные данные…………………………………………………………………..
Теплотехнический расчет наружных ограждений………………………...
Расчет теплопотерь через наружные ограждения…………………………
Подбор отопительного прибора ……………………………………………
Гидравлический расчет главного трубопровода циркуляционного кольца двухтрубной системы отопления………………………………….
Расчет системы вентиляции. Описание проектируемой системы вентиляции…………………………………………………………………..
Внутренний водопровод. Расчет внутренней водопроводной сети……...
Расчет системы канализации ……………………………………………….
И сходные данные
к курсовой работе
«Водопровод, канализация, отопление и вентиляция жилого дома»
Вариант №05
АР-32
Киданова Елизавета
Район строительства: Новгород
Номер варианта генплана: 3
Вариант плана секции дома: 4
Количество этажей: 4
Гарантийный набор: 27
Приготовление горячий воды: местное
Глубина промерзания грунта: 1,7 м.
Абсолютные отметки:
Пола 1-го этажа: 121 м.
Поверхности земли у здания: 120,5 м.
Лотка колодца городской канализации: 117,1 м.
Люков колодцев на уличных сетях водопровода и канализации: 120,3 м.
Расстояние:
От красной линии до здания (L1) 10 м.
От здания до городского канализационного колодца: 27 м.
Высота подвала: 2 м.
Средняя заселенность квартиры: 3,7
Конструктивное решение наружных ограждений: 2
Вариант системы отопления с нижней разводкой насосной циркуляции.
Высота этажа 2,9 м.
Источник теплоснабжения: тепловой узел
Ориентация фасадов : Юго-восток.
Т еплотехнический расчет наружных ограждений

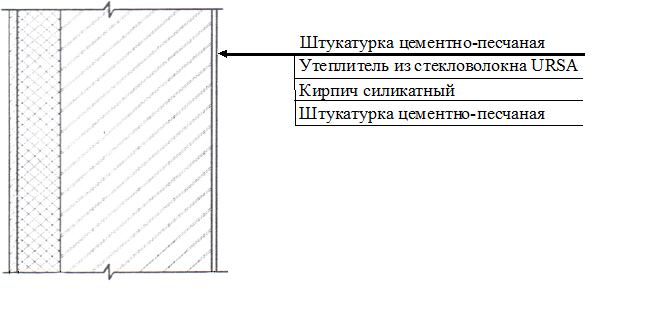

Конструктивная схема наружной стены приведена на рис. 1; район строительства – Новгород.
20
160
510
15
Температура наиболее холодной пятидневки обеспеченностью 0,92 tп = -27оС
Средняя температура отопительного периода t о.п.= -2,6 оС
Продолжительность отопительного периода nо.п. = 220
Группа условий эксплуатации ограждения «Б»
Предварительно определяем градусосутки отопительного периода по формуле:
ГСОП = (tв – tо.п.) ·nо = (20 – (-2,6)) · 220 = 4972оС·сут.
ГСОП |
Стены |
Перекр-я над проездами |
Перекр-я над чердаками |
Окна и оконные проемы |
Фонари |
2000 |
2,1 |
3,2 |
2,8 |
0,30 |
0,30 |
4000 |
2,8 |
4,2 |
3,7 |
0,45 |
0,35 |
6000 |
3,5 |
5,2 |
4,6 |
0,60 |
0,40 |
Требуемые сопротивления теплопередаче определяем путем интерполяции по данным таблицы.
Rтр.=
Rтр.≤Rст.
R
ст.=
Rст.
=
х = 0,154 (м.) ≈ 0,16
δ = 0,16 (м.)
Rст
=
Определяем сопротивление теплопередаче пола и потолка. Данные для расчета берем из выше приведенной таблицы.
Rпт.
=
Rпл.
=
Проверка ограждений:
Δtв – ненормированный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающих конструкций, (Δtв не должно превышать 4оС).
Δt
=
;
Δt
=
Требование выполняется: 1,67оС ≤ 4оС.
