2.4. Машини для „валки” і змішування борошна
„Валка” і змішування борошна – це подача і змішування різних помольних партій або сортів борошна для отримання борошна з заданими хлібо-пекарськими властивостями. Співвідношення кількості різних партій борошна задається лабораторією після визначення його якості (кількості й якості сирої клейковини та ін.). Машини для валки борошна можна класифікувати на доза-тори (рис. 10), борошнозмішувачі-дозатори (рис. 11) і борошнозмішувачі.
Дозатори використовуються при безтарному, а борошнозмішувачі-доза-тори при тарному зберіганні борошна. Борошнозмішувачі здебільшого є скла-довими частинами просіювально-змішувально-дозуючих агрегатів, які викорис-товуються на підприємствах малої потужності.
Будова барабанного дозатора і борошнозмішувача-дозатора зрозуміла з підрисункових написів.
Барабан 1 дозатора (рис. 10) дістає періодичний обертальний рух від хра-пового колеса 2, яке приводиться собачкою 14, посадженою на вісь коромисла 3, зв’язаного шатуном 4 з кривошипом 5. Кривошип дістає обертальний рух від електродвигуна 8 через муфту 7 і черв’ячний редуктор 6. Кут обертання храпо-

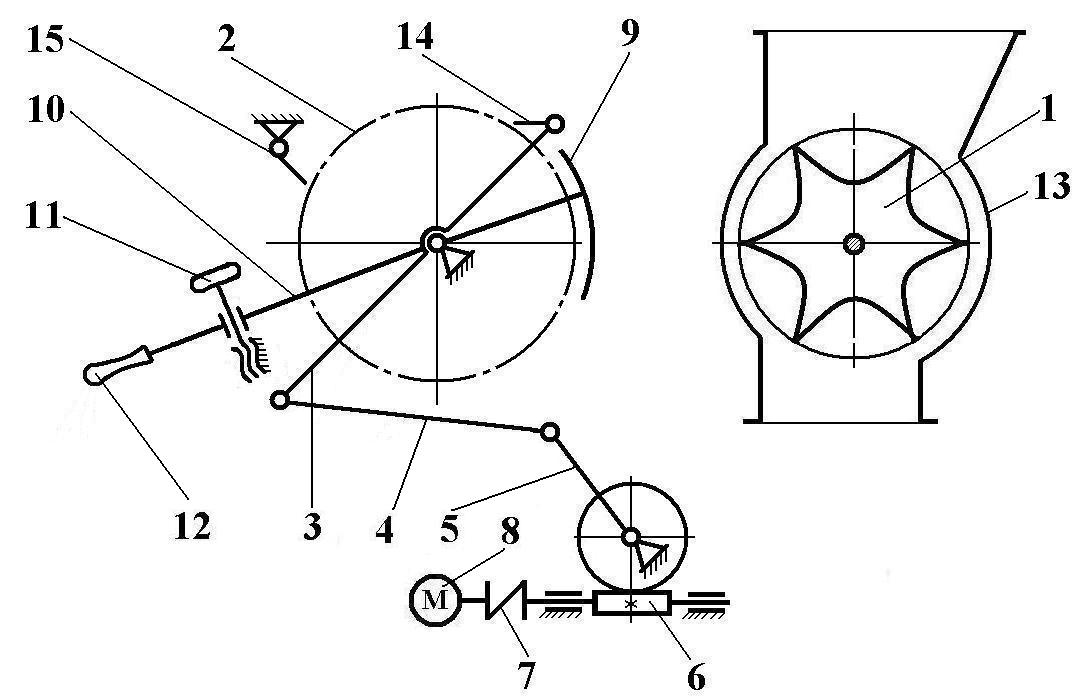

Рис.10. Дозатор для розвантажен-ня силосу: 1-дозуючий барабан; 2-храпове колесо; 3-коромисло; 4-шатун; 5-кривошип; 6-черв’ячний редуктор; 7-пружна муфта; 8-електродвигун; 9-напрямний сек-тор; 10-важіль повороту напрям-ного сектора; 11-установочний гвинт; 12-рукоятка; 13-корпус до-затора; 14,15-ведуча і гальмова собачки
вого колеса регулюється зміною положення напрямного сектора 9 за допомо-гою ручки 12 через важіль 10. Сектор 9 виводить собачку 14 з зачеплення з хра-повим колесом.
Борошно з мішків подається у приймальні бункери 1 пропорційного бо-рошнозмішувача-дозатора (рис. 11), звідки забирається дозуючими шнеками 2 (двома або трьома) і подається у змішувальний шнек 3, який приводиться у дію від ланцюгової передачі 4. Швидкість обертання шнеків 2 регулюється зміною положення цівкових ведучих зірочок 4 відносно цівкового диска 6 з трьома концентричними рядами отворів.

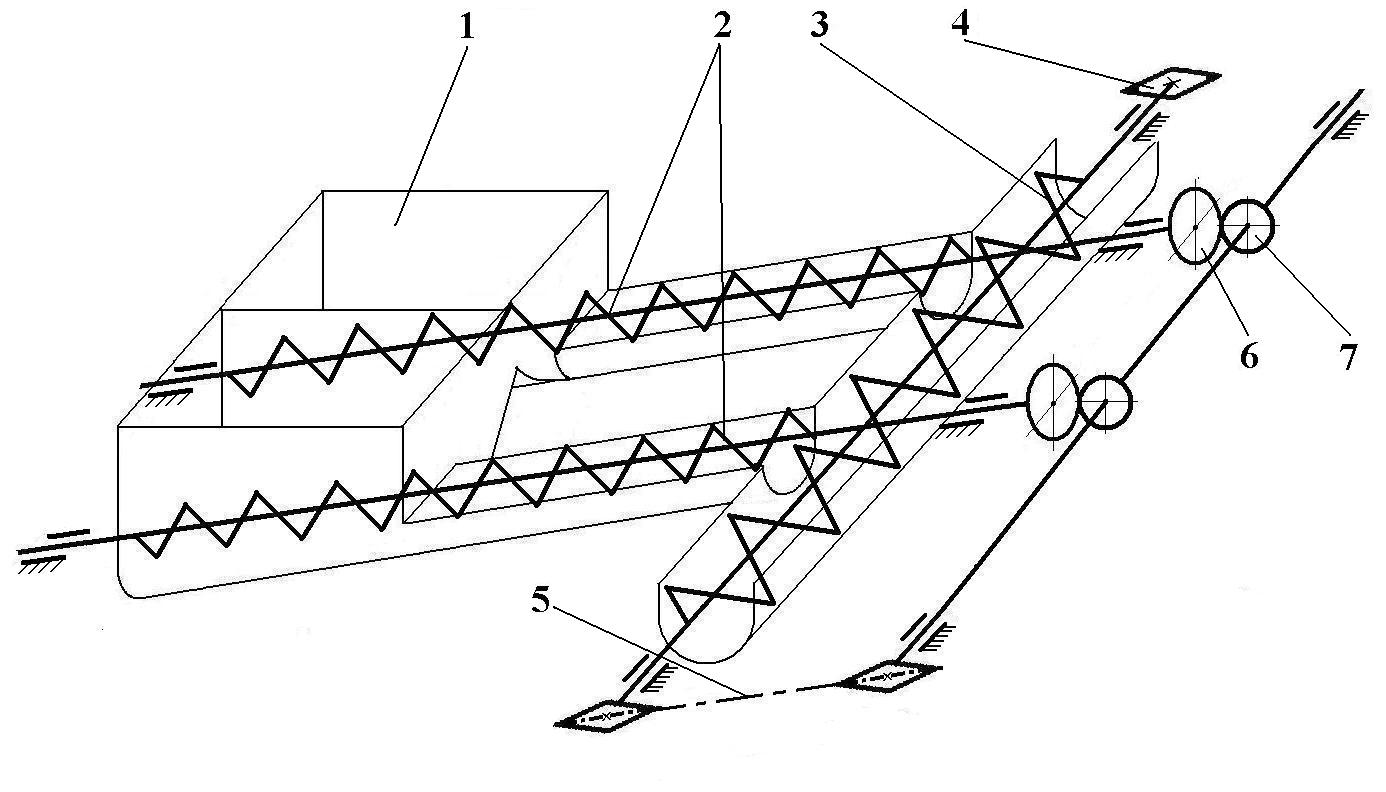

Рис.11. Пропорційний борошнозмішувач-дозатор: 1-бункер; 2-дозуючі шнеки; (2 або 3 шту-ки ); 3-змішуючий шнек; 4-зірочка приводної ланцюгової передачі; 5-проміжна ланцюгова передача; 6-ведений диск цівкової передачі; 7-цівкова ведуча зірочка
Характеристики дозаторів борошна і змішувачів – дозаторів для „валки” його наведені в табл.4.
Таблиця 4
Технічні характеристики дозаторів і змішувачів – дозаторів борошна
Показники |
Дозатори |
Борошнозмішувачі–дозатори |
||
ДМР-1 |
ДМР-3 |
МС-2 |
МС-3 |
|
Продуктивність, кг/г |
2300 |
до 9000 |
1500 – 3000 |
1500 – 3000 |
Діаметр: барабана дозуючого шнека змішуючого шнека, мм: |
260 |
260 |
160 200 |
160 200 |
Число коливань коромисла храпового механізму (частота обертання дозуючих шнеків), об/хв. |
25 |
25 |
– |
– |
Частота обертання змішуючого шнека, об/хв. |
– |
– |
– |
– |
Крок шнека: дозуючого змішуючого |
– – |
– – |
160 200 |
160 200 |
Потужність електродвигуна, кВт |
1,7 |
1,7 |
1,0 |
1,0 |
Габаритні розміри, мм: довжина ширина висота |
710 638 500 |
1740 580 500 |
1915 1919 1045 |
2500 1900 1045 |
Для змішування борошна у випадку використання аерозольтранспорту застосовуються найчастіше роторні живильники, принцип дії яких аналогічний принципу дії барабанних дозаторів. Для забезпечення їх паралельної роботи пе-ред кожним із них установлюють надзвукові сопла.
