2. Выбор номинального напряжения схем вариантов электрической сети.
2.1. Выбор конструкции электрической сети.
Для электроснабжения заданного района принимаем воздушные линии электропередач с унифицированными опорами. Провода голые, сталеалюминевые (марка АС).
Для электроснабжения потребителей первой категории применяем двухцепные ЛЭП, а для второй категории – одноцепные. В замкнутых системах сети все линии выполняются одноцепными.
2.2. Составление схем вариантов проектируемой сети.
По заданному расположению источника питания и потребителей электроэнергии составляем схемы вариантов электрической сети. Находим расстояние между районной электрической станцией (РЭС) и подстанциями, и между подстанциями.
Находим расстояния между РЭС и подстанциями в зависимости от предложенных вариантов.
Вариант 1
Расстояние между РЭС и подстанциями определяется:
L01=
L02=
L03=
L05=
L23=
L34=
L

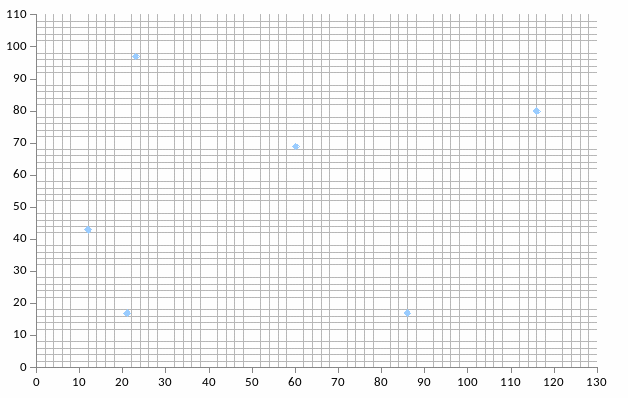

Рисунок
1. – Смешанная схема электрической сети.
Вариант 2
Расстояние между РЭС и подстанциями:
L01=56,97 км,
L02=46,48 км,
L03=54,68 км,
L04=65,06 км,
L05=58,09 км,
L23=55,11 км,
L45=65 км.

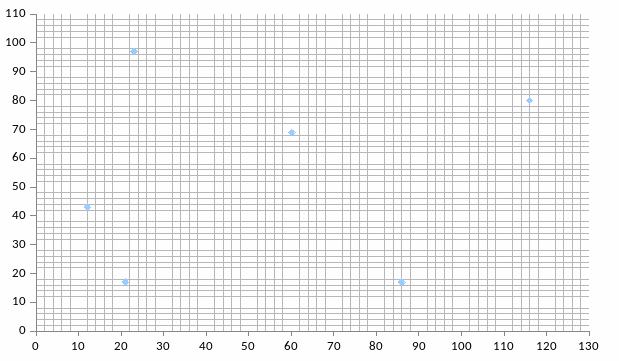

Рисунок 2. – Смешанная схема электрической сети.
Вариант 3
Расстояние между РЭС и подстанциями:
L01=56,97 км,
L
02=46,48
км,
L03=54,68 км,
L34=27,51 км,
L05=58,09 км.

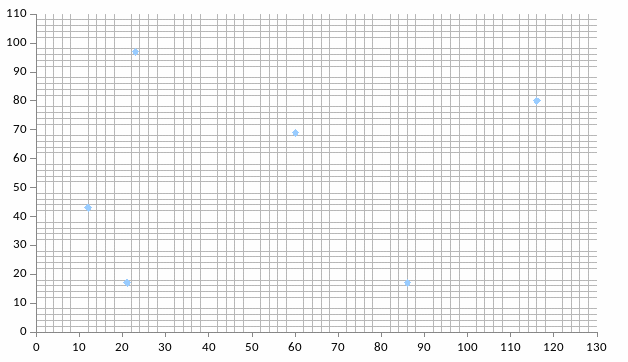

Рисунок 3. – Смешанная схема электрической сети.
В
ариант
4
Рисунок 4. – Смешанная схема электрической сети.
Расстояние между РЭС и подстанциями:
L01=56,97 км,
L02=46,48 км,
L04=65,06 км,
L05=58,09 км,
L23=55,11 км,
L34=27,51 км,
L15=69,78 км.
Вариант 5
Расстояние между РЭС и подстанциями:
L01=56,97 км,
L
02=46,48
км,
L04=65,06 км,
L05=58,09 км,
L34=27,51 км,
L15=69,78 км.
Рисунок 5. – Смешанная схема электрической сети.
3-4. Расчет ориентировочного напряжения схем вариантов электрической сети.
Для расчета ориентировочного напряжения схем вариантов электрической сети находим активную мощность в ЛЭП считая, что рассматриваемая электрическая сеть однородна. Выбор номинального напряжение для схемы каждого варианта производим по наибольшему значению ориентировного напряжения, при этом ограничиваемся двумя ближайшими стандартными значениями.
Вариант 1
Рисунок 6. – Смешанная схема электрической сети.
Находим активную мощность на всех участках ЛЭП:
Р01=Р1=16 МВт
Составим два уравнения по МКТ для контуров 0-2-3-0 и 0-3-4-5-0
1контур: P02∙L02+P23∙L23-P03∙L03=0
2контур: Р05L05+P45L45-P34L34-P03L03=0
P02-P2 –P23 P23=P02-P2;
P23-P3+P03-P34 P03=P02-P2-P3-P4+P05-P5;
P05-P5-P45=0 P45=P05-P5
P34+P45-P4=0 P34=P4-P05+P5
Решаем эти два уравнения относительно Р02 и Р05:
P
02L02+P02L23-P2L23+P02L02-P2L02-P3L02-P4L02+P05L02-P5L02=0
P05L05+P05L45-P5L45-P4L34+P05L34-P5L34+P02L03-P2L03-P3L03-P4L03+P05L03-P5L03=0
P 02148,07+Р0546,48=4547,02
Р05205,28+Р0254,68=5278,84
Р05205,28+1679,22 – Р0517,17=5278,84
Р05*188,11=3599,62
Р05=19,136 МВт Р02=24,7 МВт Р23=1,3 МВт(-) Р45=6,136 МВт Р34=8,86 МВт Р03=23,164 МВт(-)
Q05=9,9 МВар Q02=11,86 МВар Q23=0,62 МВар
Q45=2,95МВар Q34=4,25 МВар Q03=11,12 МВар
S05=19,39 МВА S02=27,4 МВА S23=1,44 МВА
S45=6,81МВА S34=9,83МВА S03=25,7 МВА
Ориентировочное напряжения определяем по формуле (12):
Исходя из полученных расчетов ориентировочного напряжения, выбираем номинальное напряжение данной электрической сети, равным 110 кВ.
Вариант 2
Рисунок 7. – Смешанная схема электрической сети
Находим активную мощность на всех участках ЛЭП:
Составим уравнение для контура 0-2-3-0
P02∙L02+P23∙L23-P03∙L03=0
P2=P02-P23=26; P23=P02-26
P3=P23+P03=13; P03=13-P23=13-P02+26=39-P02;
P02L02+P02L23-P2L23-P3L03+P02L03-P2L03=0
P02*156,27=3565,38
P02=22,82 МВт Р23=3,18 МВт Р03=16,18 МВт
Составим уравнение для контура 0-4-5-0
P04∙L04-P45∙L45-P05∙L05=0
P4=P04+P45=15; P45=15-P04;
P5=P05-P45=13; P05=13+P4-Р04=28-Р04;
Р04∙L04-P4∙L45+P04∙L45-Р5∙L05-P4∙L05+Р4L05=0
Р04=2601,52/188,15=13,83 МВт Р45=1,17 МВт Р05=14,17 МВт
Q02=10,95 МВар Q23=1,53 МВар Q03=7,77 МВар
Q04=6,64 МВар Q45=0,56 МВар Q05=6,8 МВар
S02=25,31 ВА S23=3,53 ВА S03=17,59 ВА
S04=15,34 ВА S45=1,3 ВА S05=15,72 ВА
Ориентировочное напряжения определяем по формуле (12):
Исходя из полученных расчетов ориентировочного напряжения, выбираем номинальное напряжение данной электрической сети, равным 110 кВ.
Вариант 3
Рисунок 8. – Смешанная схема электрической сети
Находим активную мощность на всех участках ЛЭП:
Р01=Р1=16 МВт; Р02=Р2=26 МВт; Р03=Р3+Р34=28 МВт;
Р34=Р4=15 МВт; Р05=Р5=13 МВт.
S01=P01/cosφ1=16/0,89=17,98 МВА
S02=29,21 МВА S34=16,85 МВА S05=14,61 МВА
S03=31,62 МВА Q01=8,2 МВар Q02=13,32 МВар Q34=7,68 МВар
Q05=6,66 МВар Q03=14,69 МВар
Ориентировочное напряжения определяем по формуле (12):
(12)
Исходя из полученных расчетов ориентировочного напряжения, выбираем номинальное напряжение данной электрической сети, равным 110 кВ.
Вариант 4
Рисунок 9. – Смешанная схема электрической сети
Находим активную мощность на всех участках ЛЭП:
Составляем уравнение для контура 0-1-5-0
P01∙L01-P15∙L15-P05∙L05=0
P01+P15-P1 P15=P1 – P01
P05 – P15- P5=0 P05=P5+P1-P01
P01L01-P1L15+P01L15-P5L05-P1L05+P01L05=0
P01=2801,09/184,84=15,15 МВт Р15=0,85 МВт Р05=13,85 МВт
Составляем уравнение для контура 0-4-3-2-0
P04∙L04+P34∙L34-P23∙L23-Р02L02=0
P02=P2-P32; P23=P02- P2;
P32-P3+P34=0; P34=P3-P02+Р2;
Р04-Р34-Р4=0 Р04=Р4+Р3-Р02+Р2
Р4L04+P3∙L04-P02∙L04+P2∙L04+Р3∙L34-P02∙L34+Р2L34-P02L23+P2L23-P02L02=0
P02=7710,55/194,16=39,71 МВт Р23=13,71 МВт Р34=0,71 МВт
Р04=14,29 МВт
Q01=7,27 МВар; Q15=0,41 МВар; Q05=6,65 МВар; Q02=19,1 МВар;
Q23=6,58 МВар; Q34=0,34 МВар; Q04=6,86 МВар
S01=16,8 МВА; S15=0,94 МВА; S05=15,36 МВА; S02=44,06 МВА;
S23=15,21 МВА; S34=0,79 МВА; S04=15,85 МВА
Ориентировочное напряжения определяем по формуле (12):
Исходя из полученных расчетов ориентировочного напряжения, выбираем номинальное напряжение данной электрической сети, равным 110 кВ.
Вариант 5
Рисунок 10. – Смешанная схема электрической сети
Находим активную мощность на всех участках ЛЭП:
Р02=Р2=26 МВт
Составляем уравнение для контура 0-1-5-0:
P01L01-P15L15-P05L05=0 P01+P15-P1=0 P15=P1-P01
P05-P5-P15=0 P05=P5+P1-P01
P01L01-P1L15+P01L15-P5L05-P1L05+P01L05=0
P01=(29*58.09+16*69,78)/(56,97+69,78-58,09)=40,79
Р15=24,79 МВт Р05=11,79 МВт
Составляем уравнение для контура 0-4-3-0:
P04L04-P34L34-P03L03=0
P34+P04-P4=0 P34=P4-P04
P03-P3-P34=0 P03=P3+P34=Р3+Р4-Р04
P04L04-P4L34+P04L34-P3L03-P4L03+P04L03=0
P04=1943,69/147,25=13,2 МВт Р34=1,8 МВт Р03=14,8 МВт
Q01=19,58 МВар Q15=11,9 МВар Q05=5,66 МВар
Q04=6,336 МВар Q34=0,854 МВар Q03=7,1 МВар
S01=46,25 МВА S15=27,5 МВА S05=13,07 МВА
S04=14,64 МВА S34=2 МВА S03=16,4 МВА
Ориентировочное напряжения определяем по формуле (12):
Исходя из полученных расчетов ориентировочного напряжения, выбираем номинальное напряжение данной электрической сети, равным 110 кВ.
