1)Расставим токи
2)Определим реактивное сопротивление:
XL1=2πfL1=10 Ом
XL2=2πfL2=16 Ом (12)
Xc1=1/2πfL1=11 Ом
Xc2=1/2πfL2=17 Ом
3)Определим
полное сопротивление цепи:
Z1=-jXC1 Ом
Z2= jXL1 Ом
Z3=-jXC2 Ом (13)
Z4=R2+XL2+R1 Ом
Z1=-j11=11e-J90 Ом
Z2=j10=10eJ90 Ом
Z3=-j17=17e-J90 Ом
Z4=20+j16+10=30+j16=34eJ28
4)Запишем схему в преобразованном виде

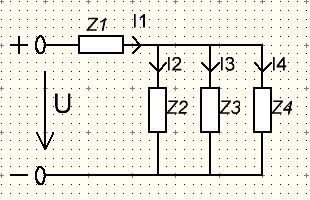

Рисунок 5-Упрощенная схема однофазной линейной электрической цепи переменного тока
5) Свернём схему
Z3,4=(Z3×Z4)/(Z3+Z4)=17e-J90×34eJ28/17e-J90+34eJ28 =578e-j62/30ej1.9= 19.2e-j64
Z2,3,4=(Z2×Z3,4)/(Z2+Z3,4)=10eJ90×19.2e-j64/10eJ90+19.2e-j64=192ej26/11.2e-j32.3=17e-j58
Zэкв=Z1+ Z2,3,4 = -j11+17e-j58=-j11+8.9+j14.5=8.9+j3.5=9.5ej21 Ом
6)Определим токи в ветвях:
I1=Um/Zэкв=54/9.5ej21 =5,7e-J21 А
I2=(Um - I1×Z1 )/(Z2)=54-(5,7e-J21×11e-J90)/ 10eJ90=76.5+j58.5/10eJ90=96.7eJ37.2/10eJ90 =9.7e-j52.7 (14)
U2 = Z2× I2
U2 =10eJ90 ×9.7e-j52.7 = 97e j37.2
I3=U2/(Z3)= 97e j37.2/ 17e-J90 = 5.7e j52.8
I4=U2/(Z4)= 97e j37.2/ 34eJ28= 2.8e j9.2
7)Баланс мощностей:
P=
I42×(R1+R2)=
2.82×(20+10)=7.84×30=235.2
Вт
Q= I42×XL2- I22×XC1- I32×XC2- I12×XC1=2,82×16+9,72×10-5,72×17- 5,72×11=125.44+940.9-552.33-357.4=156.61Вар (15)
S= U×I*=54×5,7eJ21=307,8eJ21=287,3+110.3 ВА
8)Построение векторной диаграммы токов
4 Расчет трехфазных линейных цепей переменного тока
В соответствии с данными таблицы начертить схему соединений сопротивлений в трехфазной цепи.
Определить:
1) фазные токи;
2) линейные токи;
3) активную, реактивную и полную мощность каждой фазы трехфазной цепи;
4) угол сдвига фаз между током и напряжением в каждой фазе;
5)
начертить в масштабе векторную диаграмму
трехфазной цепи;

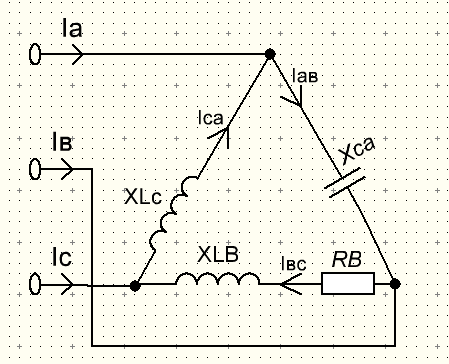

Рисунок 6-Трехфазная линейная электрическая цепь переменного тока
UL=220 В XLB=16 Ом
RB=12 Ом XLC=28 Ом
XCA=35 Ом
1) Расставим токи.
2) Определим фазные напряжения.
Uф= UL =220 В
UAB= Uф = 220 В (16)
UBC= Uфe -J120= 220e -J120
UCA=
Uфe
J120=220e
J120
3) Определим фазные токи:
IAB=UAB/jXLA=220/35e-J90=6,3eJ90=j6.3 А (17)
IBC=UBC/ RBC+XLB =220e -J120/12+16eJ90=220e -J120/20e J53/=11e -J173 =10,9-1,3 А
ICA=UCA/XLC =220e J120/28e J90=7.9eJ30 = 6.8+j4 A
4) Определяем линейные токи
IA=IAB-ICA=j6.3-(6.8+j4)=-6.8-j2.3= 7.2eJ161 А (18)
IB=IBC-IAB=-10.9-j1.3-6.3 =-10,9-7,6=13,3e-J145 А
IC=ICA-IBC=6.8+j4-(-10.9-j1.3)=17.7+j5.3 = 18,4eJ16.7 А
5) Баланс мощностей:
P=I2BC×RBC= 112×12=1452 Вт (19)
Q=I2AB×XCA+I2BC×XLB+I2CA×(-XLC)=1389.15+1936-1747.48 =1577,67 Вар
S= I*AB×UAB+I*BC×UBC+I*CA×UCA = 6,3e-J90 ×220+11e J173×220e J120+7.9e-J30
×220e J120=1386e-J90+11e J173×220e -J120+1738J90= (-j1386)+(1456.4+j1932.7)+j1738 = -j1386+1456.4+j1932.7+j1738=1456.4+j2284 ВА
