6 Вказівки по змісту звіту
Звіт повинен містити:
- схему електричну принципову управління асинхронним електродвигуном з пристроєм УВТЗ-1;
- вимоги до монтажу технічного пристрою УВТЗ-1.
паспортні данні обладнання лабораторної установки.
7 Контрольні питання
7.1 Призначення пристрою УВТЗ-1.
7.2. Від яких анормальних режимів роботи захищає пристрій УВТЗ-1 електродвигун?
7.3. Який параметр контролюється в електродвигуні при використанні УВТЗ-1?
7.4. Для чого призначені терморезистори?
7.5. Яка принципова відмінність пристрою влаштованого температурного захисту від реле теплового електричного?
7.5. Як перевірити працездатність пристрою УВТЗ-1?
7.6 Вимоги до монтажу пристрою УВТЗ.
Рисунок 1 - Схема електрична принципова пристрою УВТЗ-1
Рисунок 2 - Схема електрична підключення УВТЗ-1
Лабораторна робота № 8
Тема: “Монтаж схем керування електроустановками з пристроєм
захисного відключення ВД 1-63»
1 Мета роботи
1.1 Ознайомитися з конструкцією, призначенням та принципом роботи пристрою захисного відключення ВД1-63.
1.2 Придбати навички монтажу схеми керування електроустановками з пристроєм захисного відключення ВД 1-63.
2 Програма роботи
2.1 Пройти первинний інструктаж з техніки безпеки.
2.2 Ознайомитися з конструкцією, призначенням та принципом роботи пристрою захисного відключення ВД1-63.
2.3 Виконати монтаж схеми керування асинхронним електродвигуном із пристроєм захисного відключення ВД1-63.
3 Вказівки з підготовки до лабораторної роботи
При підготовці до лабораторної роботи необхідно:
3.1 Вивчити теоретичний матеріал [7,41,80,66,79].
3.2. Відповісти на контрольні питання.
4 Обладнання робочого місця
На робочому місці для виконання лабораторної роботи даються: перший варіант робочого місця - магнітний пускач ПМЕ-112 (ПМЛ, ПМ), пристрій захисного відключення ВД1-63, асинхронний електродвигун, кнопки керування, викрутка, проводи.
Другий варіант робочого місця – лічильник активної енергії, пристрій захисного відключення ВД1-63, асинхронний електродвигун, коло освітлення, коло розеток.
5. Вказівки по виконанню роботи
Вимикачі диференціальні ВД1-63, ПЗВ-2001, ПЗВ-2002 призначені для захисту людини від ураження електричним струмом у випадку його дотику до струмопровідних частин або елементам електрообладнання, яке може попасти під напругу у результаті ушкодження ізоляції.
Вимикач ВД1-63 з уставкою 10,30,100 мА використовується у якості захисту людини від ураження електричним струмом при прямому дотику до однієї із струмоведучої частини електрообладнання. Вимикачі з уставкою спрацьовування 300 і 500 мА призначені для забезпечення вогнебезпеки в електроустановках.
У всіх випадках використання ВД1-63 необхідно послідовно з ним включати автоматичний вимикача ВА 47-29 або 47-100, так як конструкція ВД1-63 не передбачає захист від струмів короткого замикання.
К
онструкція:
вимикач є електромеханічним пристроєм,
яке не має власного споживання електричної
енергії. Він зберігає працездатність,
тобто виконує захист від ураження
електричним струмом і спалахів
при коливаннях напруги в мережі, а також
нульового проводу. Основними конструктивними
елементами є: 1 – корпус із термостійкої
ABS
- пластмаси; 2 – затискачі із насічкою
для підключення зовнішніх провідників;
3 - механізм управління; 4 - електромеханічний
розчіплювач; 5 - кнопка «ТЕСТ»; 6 – датчик
трансформатор; 7 – посадочне місце на
35 мм монтажну рейку.

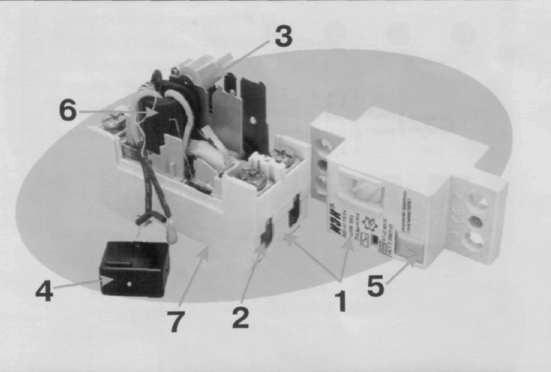

Рисунок 1 – Ескіз конструкції ВД1-63
Принцип роботи: в експлуатації при протіканні по силовим колам струму навантаження, в магніто проводі датчика-трансформатора утворюються рівні, протилежно направлені і взаємо компенсуючи друг друга магнітні потоки. В інформаційній обмотці напруга відсутня, якір розчіплювача притягнутий магнітом, механізм управління зведений. При появі диференціального струму (струму витоку) на заземлені елементи через ушкоджену ізоляцію струмоведучих частин або через тіло людини, яка торкнулась їх, рівність магнітних потоків в магніто проводі порушуються. Якщо значення диференціального струм буде достатнім для створення за допомогою котушки розчіплювача магнітного потоку у ярмі, який зрівнює утримуючий потік «блокуючого» магніту (уставка спрацьовування Ін), зворотна пружина відірве якір від ярма і через рухомий шток вдарить по поворотному елементу. Відбувається скидання механізму управління, вимикач відключиться навіть якщо оператор утримує важіль управління у зведеному положенні.
Монтаж вимикача виконується на 35 мм монтажну DIN – рейку у дво – і чотирьох полюсному виконанні.
Таблиця 1 - Паспортні дані вимикача ВД1-63
Найменування параметрів |
Технічні характеристики |
Номінальна напруга, В |
~230/400 |
Номінальний струм Ін, А |
16,25,32,40,50,63,80,100 |
Уставка спрацьовування Ін, мА |
30,100,300,500 |
Кількість полюсів |
4 |
Час відключення при номінальному дифструму Тн , не більше, мс |
40 |
Діапазон робочих температур, С |
мінус 25 …плюс 25 |
Кліматичне виконання, категорія розміщення та ступінь захисту |
УХЛ4 ІР20 |
