Хід роботи:
Після перевірки варіації приводять результати вимірювань у відповідність з результатами вимірювань по контрольному барометру. Для цього датчик установлюють на поличку і проводять серію порівняльних вимірювань атм. Тиску контр. Барометром і датчика КРАМС і знаходять середнє атмосф. зн- ня по кожному приладу. По різниці поміж середніми зн - нями визначають середнє відхилення серед.
Для введення поправки в показання датчика слід при вімненому датчику тиску КРАМС змістити компенсаційний тягар і знайти таке положення при якому на лічильнику при рівновазі системі установиться результат, рівний алгебраїчної суми показань ДАТ і зн- ня середнє.
Таблиця 2
Контрольний
барометр CP
-
Б №
ДАТ
КРАМС
відлік
поправ
Виправл.
відлік
Відх.
Виправл.
1004,3
3.5
1040.7
22,0
3,6
22,0
Висновок : відліки датчика КРАМС та контрольного барометра відрізняються на 3,6; тому в будь який час за допомогою компенсаційного грузу відреагувати зн - ня тиску КРАМС додавши 3,6 гПа.
7 Перевірка та налагодження контурів заземлення Херсонское производственное бюро ул. Фонтанная 19 г. Херсон
Протокол № 1
Измерения сопротивления заземления 17 апреля 2012г.
Заказчик Херсонский гидрометеорологический техникум Объект: Учебная гидрометеорологическая станция ул.Причальная
М-416 №397296
Заводом электроприбор госповерка произведена 17 апреля 2012 Херсонской лабораторией госнадзора.
Состояние погоды в течение последних трех дней и в день производства измерений: Теплая.
Характер грунта: сух.глинок.
Дата производства измерений 17апреля 2012 года.
Таблица данных замеров |
||||
№ |
Место измерения |
Сопротивл. |
Сопр. конт.2 |
Примечания |
|
|
конт. |
|
|
1 |
Возле лаборотории |
|
|
|
|
Перед. ИВО-1М №1 |
1,9 |
0,1 |
Придатний |
|
Прием. ИВО-1М №1 |
1,9 |
0,2 |
Придатний |
|
Перед. ИВО-1М №2 |
<10 |
|
Непридатний |
|
Прием. ИВО-1М №2 |
2,4 |
0,1 |
Придатний |
|
Лаборотория ЕОГМВС |
|
|
|
|
РДВ-3 фотометрический |
1,5 |
0,1 |
Придатний |
|
блок |
1,7 |
0,2 |
Непридатний |
|
РДВ-3 щиток |
1,7 |
0,2 |
Непридатний |
|
РДВ-3 стабилизатор |
1,7 |
0,1 |
Придатний |
|
Пульт ИВО-1М №1 |
1,7 |
0,1 |
Придатний |
|
Приставка ДВ-01 |
1,8 |
0,1 |
Придатний |
|
Пульт ИВО-1М №2 |
1,6 |
0,1 |
Придатний |
|
Чстотомер 43-33 |
1,5 |
0,1 |
Придатний |
|
Наждачный станок |
1,9 |
0,1 |
Придатний |
|
Сверлильный станок |
1,7 |
0,3 |
Непридатний |
|
Контур ИВО-1М № 1 |
1,7 |
0,1 |
Придатний |
|
Контур ИВО-1М №2 |
2.0 |
0.3 |
Непридатний |
|
Метеоплощадка |
|
|
|
|
Перед. ИВО-1М №1 |
1,2 |
0,1 |
Придатний |
|
Перед. ИВО-1М №2 |
1,2 |
0,1 |
Придатний |
|
Прием. ИВО-1М №1 |
1,3 |
0,1 |
Придатний |
|
Прием. ИВО-1М №2 |
1,4 |
0,1 |
Придатний |
|
Прием. ИВО-1М№3 • |
1,4 |
0,1 |
Придатний |
|
Прием. ИВО-1М №4 |
1,4 |
0,1 |
Придатний |
|
Перед. ИВО-1М №3 |
1,2 |
0,1 |
Придатний |
|
Перед. ИВО-1М №4 |
1,2 |
0,1 |
Придатний |
|
Клас дичтанционных |
|
|
|
|
приборов |
|
|
|
|
Электоротермометр |
2,0 |
0,1 |
Придатний |
|
М-71 |
2,1 |
0,1 |
Придатний |
|
Блок-питание |
1,0 |
0,1 |
Придатний |
|
Пульт ИВО-1М №1 |
1,1 |
0,1 |
Придатний |
|
Пульт ИВО-1М №2 |
1,1 |
0,1 |
Придатний |
|
ДВ-1 |
1,1 |
0,2 |
Непридатний |
|
ТБ №1 |
1,3 |
0,2 |
Непридатний |
|
ТБ №2 |
1,3 |
0,1 |
Придатний |
|
ТБ №3 |
1,0 |
0,1 |
Придатний |
|
Пульт ИВО-1М №3 |
1,0 |
0,1 |
Придатнйй |
|
Приставка ДВ-1 |
1,0 |
0,1 |
Придатний |
|
Пульт ИВО-1М №4 |
1,1 |
0,1 |
Придатний |
19 |
||||
|
Приставка ДВ-1 |
1Д |
0,1 |
Придатний |
|
Пульты: |
1,1 |
0,1 |
Придатний |
|
MB- 1 №1 |
1,1 |
0,1 |
Придатний |
|
MB- 1 №2 |
1,1 |
0,1 |
Придатний |
|
Пульты: |
1,1 |
0,1 |
Придатний |
|
М63-М1 №1 |
1,1 |
0,1 |
Придатний |
|
М63-М1 №2 |
1,0 |
0,1 |
Придатний |
|
М63-М1 №3 |
1,0 |
0,1 |
Придатний |
|
Радио Р 250 |
1,0 |
0,1 |
Придатний |
|
Блок питание Р250 |
|
|
|
|
ФАК-П |
1,0 |
0,1 |
Придатний |
|
Блок питание |
|
|
|
|
ФАК-П |
1.0 |
0.1 |
Придатний |
Сопротивления контуров заземления относительно земли и сопротивления связи ум. оборудования контурами заземления подходит кроме приемника ИВО-1М №2, ТБ№1,
ТБ №2,РДВ-3, РДВ-3 щиток,РДВ-3, Контур ИВО-1М №1 и стабилизатора.
Председатель проэктно-производственного бюро:
Пятигорец B.C.
Поверитель:
Каценко Б.О.
17.04.12
Ход роботы

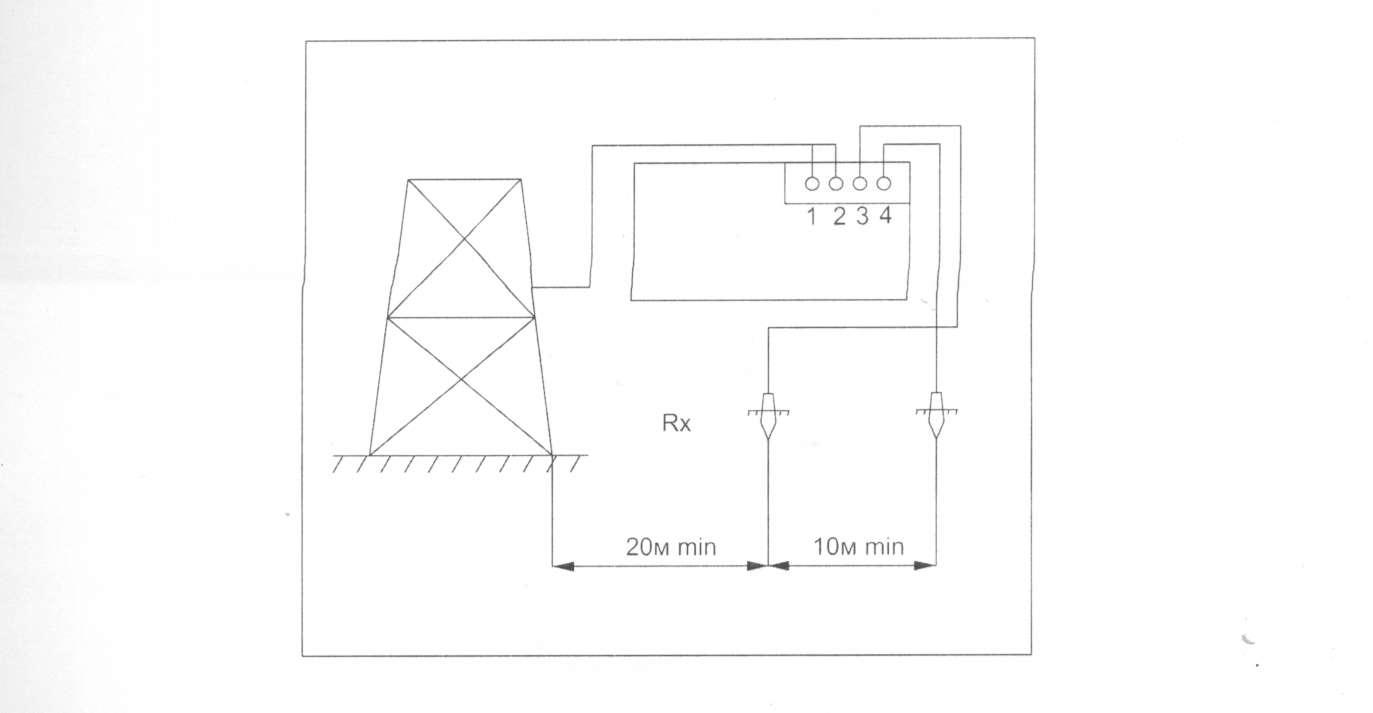

Взяли прибор М-416, провели калибровку прибора, вставили два штыка в землю на расстояние отмеченном на рисунке свыше. Берем чувствительный элемент прибора и приставляем к корпусу, разность сопротивления корпуса и заземления не должна превышать 0,1 Ом. Если же сопротивление отличается больше чем 0,1 Ом тогда надо зачистить контакты заземления или же ставить новое заземление и т.д.
Вывод: провели проверку заземлений приборов на станции, в семи с них сопротивление контура превышало допустимое значение, по этому мы произвели регулировку этих приборов.
