2.4. 1. 1. Расчет скорости движения одиночных автомобилей
Для оценки соответствия размеров отдельных элементов дороги и их сочетаний требованиям безопасности и удобства движения рассчитывают скорости одиночного автомобиля в зависимости от параметров продольного профиля и плана без учета ограничений, предусматриваемых Правилами дорожного движения и устанавливаемыми знаками. Расчет выполняется для каждого элемента дороги, при этом её разбивают на участки, как показано на рисунке 2.3

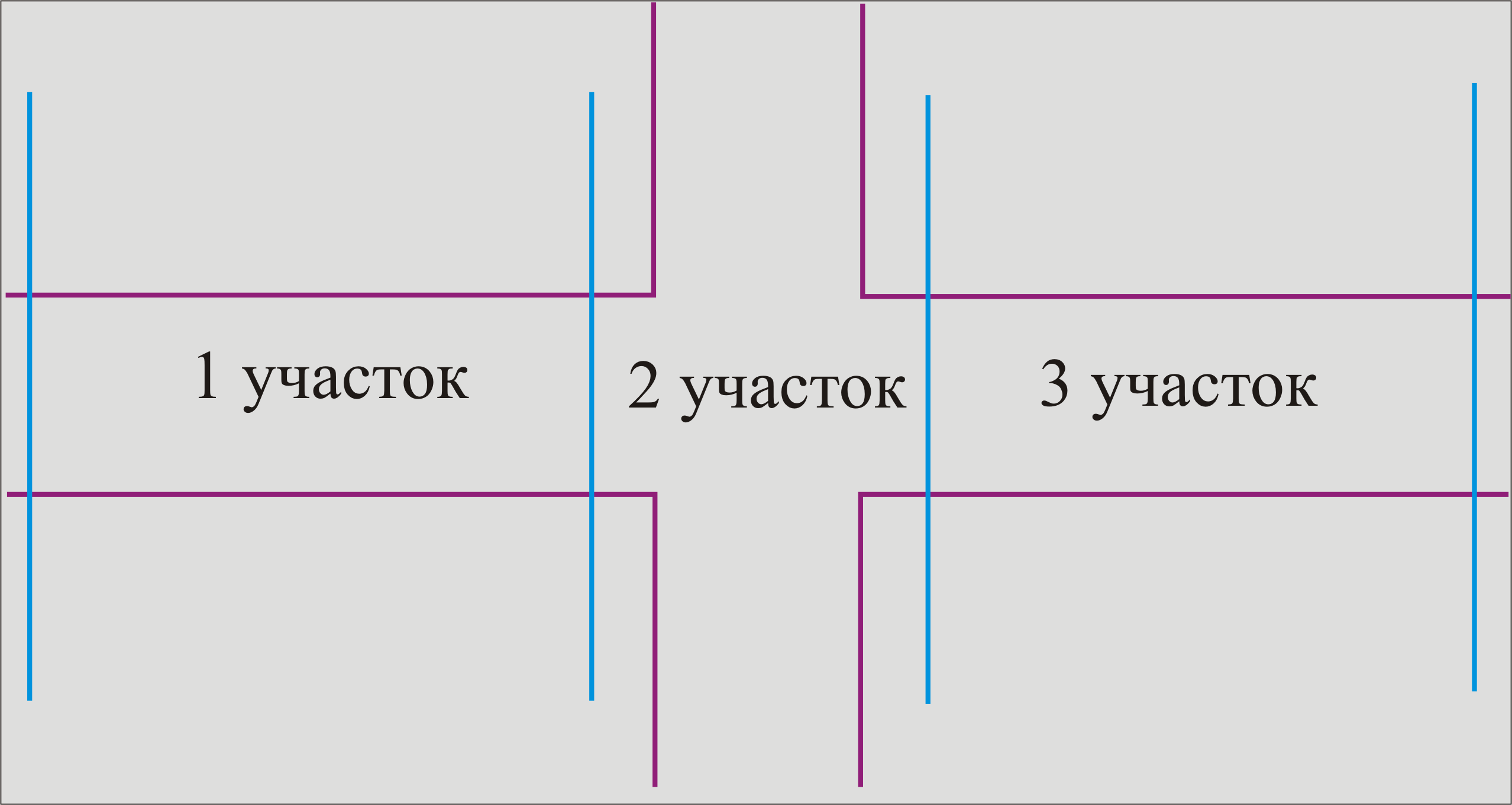

Рис. 2.3.– Выделение однородных по условиям движения участков для вычисления скорости движения одиночных автомобилей
Средняя скорость автомобиля в свободных условиях на двухполосных дорогах с продольными уклонами, совмещенными с кривыми в плане:
, (2.2)
где v0 – средняя скорость автомобилей в свободных условиях, км/ч; R – радиус кривой в плане, м; i – продольный уклон, 0/00; В – ширина проезжей части, м; пл – количество легковых автомобилей в составе транспортного потока, доли единицы; павт – количество автопоездов в составе транспортного потока, доли единицы.
2.4.1. 2. Оценка скоростей движения потоков автомобилей
Средняя скорость смешанного потока автомобилей:
, (2.3)
где vол – средняя скорость свободного движения легковых автомобилей при малом значении коэффициента загрузки (принимается 90 км/ч); – итоговый коэффициент, учитывающий влияние геометрических элементов дороги, состава потока и средств организации движения на скорость свободного движения;
=1·2·3·4, (2.4)
где τ1 – коэффициент, учитывающий влияние продольного уклона (таблица 2.3); τ2 – коэффициент, учитывающий влияние состава потока (таблица 2.4); τ3 – коэффициент, учитывающий влияние дорожных условий и средств организации движения (таблица 2,5); τ4 – коэффициент, учитывающий влияние разметки (таблица 2.6). – коэффициент, зависящий от состава движения (таблица 2.7); К – поправочный коэффициент, равный произведению коэффициентов, учитывающих влияние разметки проезжей части по скорости при высоких интенсивностях движения, кривых в плане, характеристик продольных уклонов (таблица 2.8, 2.9, 2.10); q – интенсивность движения в пиковый час, авт/ч.
Таблица 2.3
Уклон, ‰ |
0 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
|
1,0 |
0,92 |
0,84 |
0,76 |
0,68 |
0,56 |
0,45 |
0,34 |
Таблица 2.4
Количество легковых автомобилей в потоке, % |
100 |
70 |
50 |
40 |
20 |
10 |
0 |
|
1,0 |
0,9 |
0,8 |
0,78 |
0,75 |
0,67 |
0,62 |
Таблица 2.5
Учитываемый фактор |
Коэффициент
|
|
Дорожные условия в конце спуска (уклон более 30‰): |
|
|
|
последующий подъем |
0,85 |
|
кривая в плане R = 1000 м |
1,2 |
|
малый мост |
0,8 |
|
большой (средний) мост |
0,7 |
Дорожные условия перед подъемом (уклон не более30‰): |
|
|
|
горизонтальный участок |
1,1 |
|
спуск |
1,2 |
|
малый мост |
0,9 |
|
сужение проезжей части на 2 м |
0,8 |
Участки с ограниченной видимостью, м: |
|
|
|
в плане |
|
|
600-700 |
1,0 |
|
300-400 |
0,95 |
|
200-250 |
0,9 |
|
100-150 |
0,8 |
|
менее 100 |
0,75 |
|
в профиле |
|
|
более 150 |
1,0 |
|
100 |
0,95 |
|
50 |
0,75 |
|
менее 50 |
0,6 |
Кривые в плане радиусом, м: |
|
|
|
более 600 |
1,0 |
|
400 |
0,92 |
|
200 |
0,8 |
|
100 |
0,75 |
|
50 |
0,7 |
|
менее 50 |
0,6 |
Малые и средние мосты (длина до 100 м) с шириной проезжей части: |
|
|
|
менее ширины проезжей части дороги на 1 м |
0,5 |
|
равной ширине проезжей части дороги |
0,7 |
|
больше ширины проезжей части дороги на 1 м |
0,85 |
|
то же, на 2 м |
1,0 |
Большие мосты (длина более 100 м) |
0,7 |
|
Пересечение в одном уровне |
|
|
|
простые |
0,75 |
|
канализированные |
0,9 |
Ширина обочины, м |
|
|
|
3,75 и более |
1,0 |
|
2,5 |
0,9 |
|
1,5 |
0,85 |
|
1,0 |
0,75 |
|
0,0 |
0,60 |
Препятствия на обочине при расстоянии от кромк проезжей части, м: |
|
|
|
0,0 |
0,7 |
|
0,5 |
0,8 |
|
1,5 |
0,9 |
|
2,0 и более |
1,0 |
Населенные пункты при расстоянии до застройки: |
|
|
|
15-20 м |
0,9 |
|
6-10 м |
0,8 |
|
5 м (имеются тротуары |
0,7 |
|
5 м (тротуары отсутствуют) |
0,6 |
Таблица 2.6
Тип разметки |
Коэффициент
|
||||
6 |
7 |
7,5 |
9 |
10,5 |
|
Без разметки |
0,70 |
0,90 |
1,0 |
1,05 |
1,10 |
Краевая |
0,64 |
0,87 |
0,98 |
1,08 |
1,15 |
Осевая прерывистая |
0,68 |
0,89 |
1,00 |
1,05 |
1,10 |
То же, в сочетании с краевой |
0,55 |
0,74 |
0,92 |
1,08 |
1,15 |
Сплошная разделительная линия |
0,59 |
0,75 |
0,78 |
1,04 |
1,10 |
при ширине проезжей В
части, м
Примечание. Значение дано для горизонтальных участков и подъемов с уклоном менее 20‰
Таблица 2.7
Количество легковых автомобилей в составе движения |
0 |
10 |
20 |
40 |
50 |
70 |
100 |
|
0,020 |
0,018 |
0,016 |
0,013 |
0,012 |
0,010 |
0,007 |
Таблица 2.8
Тип разметки |
Коэффициент
|
Тип разметки |
Коэффициент |
Без разметки |
1,0 |
То же в сочетании скраевой |
0,7 |
Краевая |
0,82 |
|
|
Осевая прерывистая |
0,76 |
Сплошная разделительная линия |
0,62 |
Таблица 2.9
Радиус кривой в плане, м |
Коэффициент |
Радиус кривой в плане, м |
Коэффициент |
Менее 150 |
1,92 |
400 |
1.10 |
200 |
1,15 |
500 |
1,02 |
300 |
1,11 |
Более 600 |
1,00 |
Таблица 2.10
Длина подъема, м |
Коэффициент при уклонах ‰ |
|||
30 |
40 |
50 |
60 |
|
Менее 200 |
1,1 |
1,15 |
1,21 |
1,30 |
350 |
1,11 |
1,2 |
1,25 |
1,32 |
500 |
1,19 |
1,25 |
1,30 |
1,36 |
Более 800 |
1,22 |
1,32 |
1,38 |
1,45 |

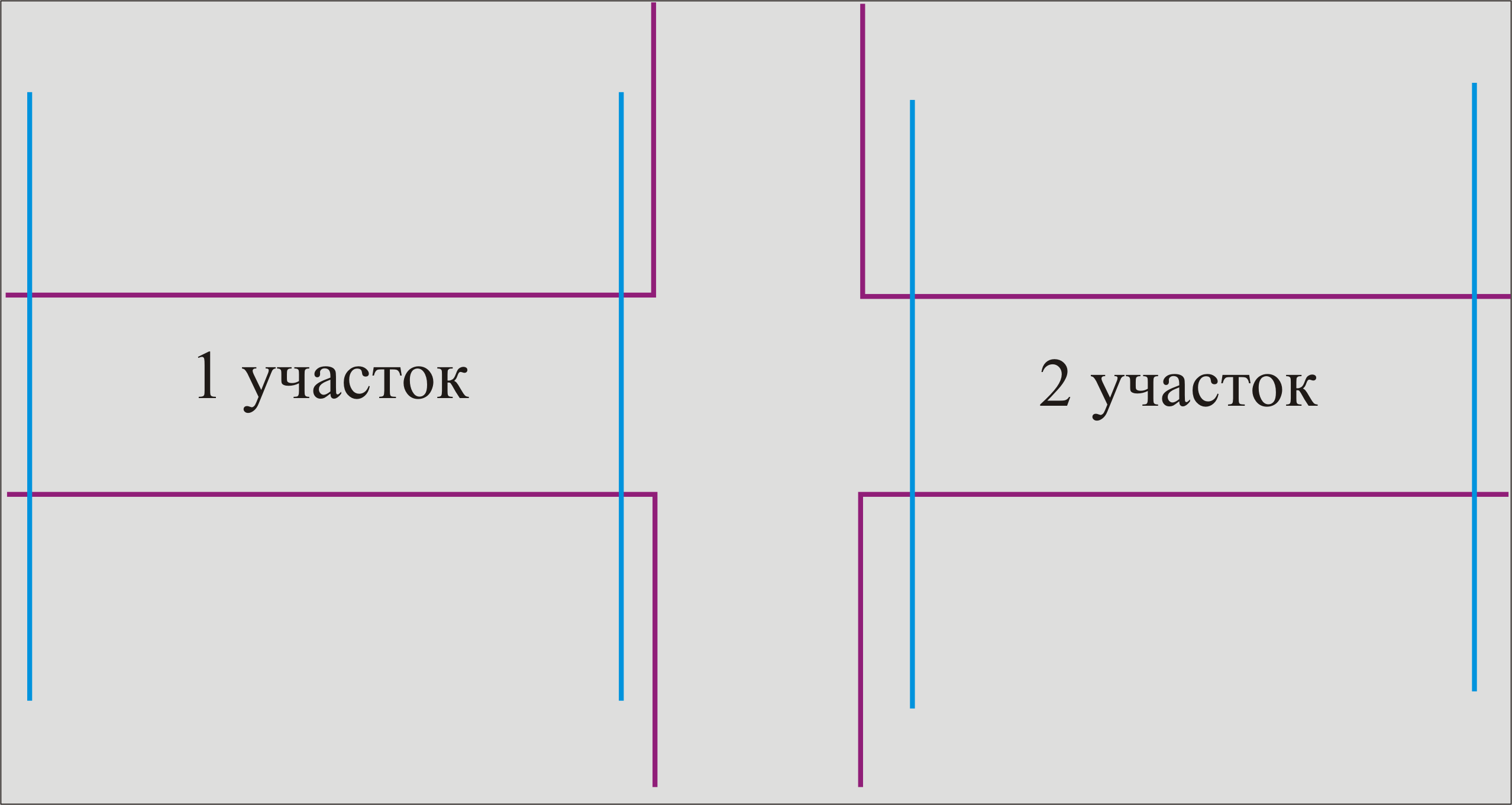

Средняя скорость движения смешанного потока автомобилей вычисляется для однородных по условиям участков (рис. 2.4).
Рис. 2.4. Выделение однородных по условиям участков для вычисления скорости движения смешанного потока автомобилей

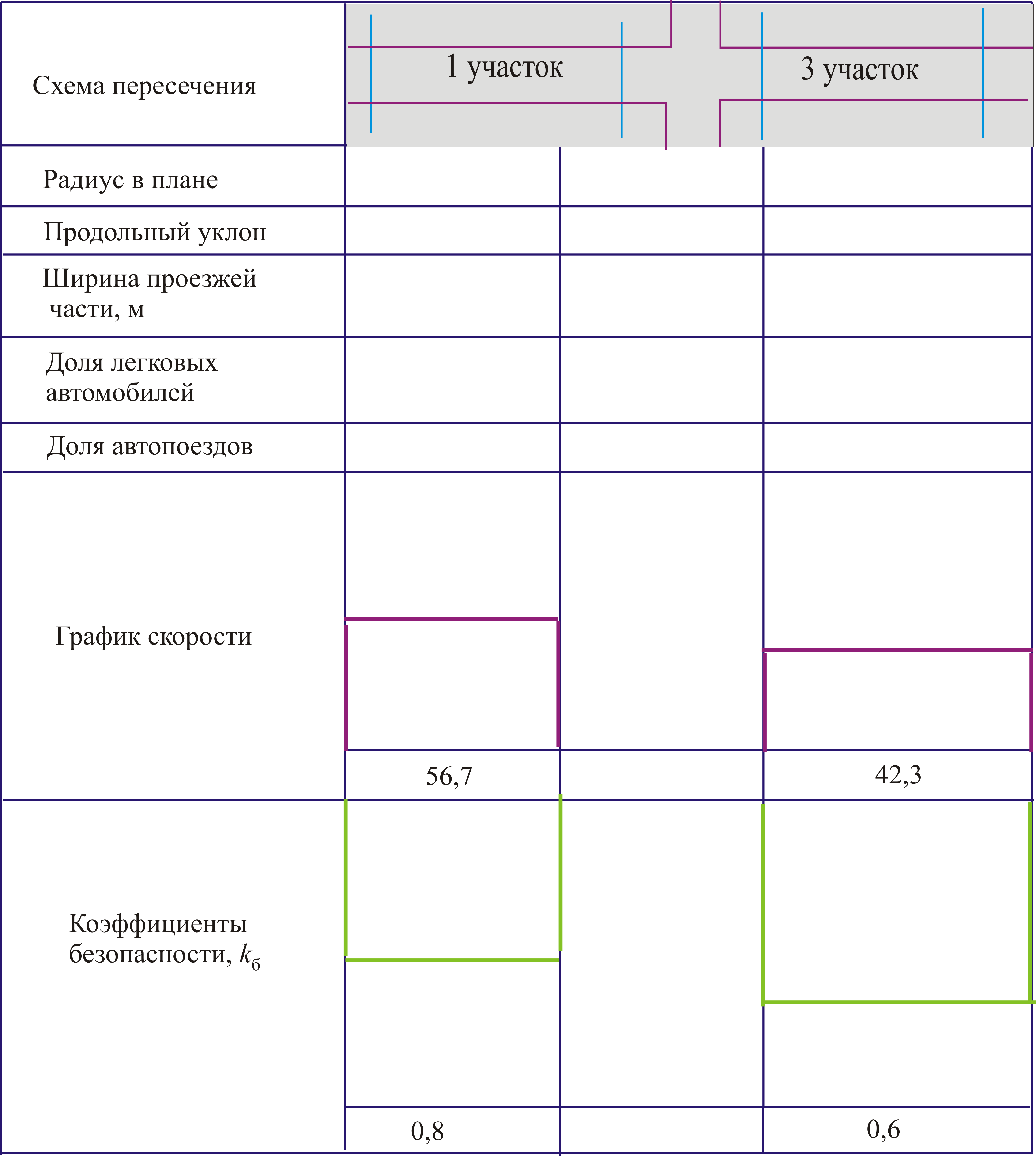

На основе расчетов строят график изменения скорости одиночного автомобиля и коэффициентов безопасности (рис.2.5).
Рис. 2.5.График изменения скоростей движения одиночного автомобиля
Вывод о степени опасности участков делают на основании таблицы 2.11.
Таблица 2.11
Степень опасности участка дороги |
Коэффициент безопасности при отрицательных ускорениях, м/с2 |
|
0,5-1,5 |
1,5-2,5 |
|
Начальная скорость движения 60-80 км/ч |
||
Неопасный |
Более 0,6 |
Более 0,65 |
Опасный |
0,45…0,6 |
0,5…0,65 |
Очень опасный |
Менее 0,45 |
Менее 0,5 |
Начальная скорость движения 60-80 км/ч |
||
Неопасный |
Более 0,7 |
Более 0,75 |
Опасный |
0,55…0,7 |
0,6…0,75 |
Очень опасный |
Менее 0,55 |
Менее 0,6 |
Начальная скорость движения 60-80 км/ч |
||
Неопасный |
Более 0,8 |
Более 0,85 |
Опасный |
0,65…0,8 |
0,7…085 |
Очень опасный |
Менее 0,65 |
Менее 0,7 |
