47. Simatic Manager программасының организационды блоктарының түрлері. Организационды блоктардың міндеттері.
Организационды блоктар түрлері:
Қосу блогы (100,101, 102)
Программаны периодты орындау блогы (тәүлік уақыты бойынша 10-17 үзілу, 30-38 периодты үзілу)
Программаның орындалуының оқығаларын басқару блогы (уақыт кешігуі бар 20-23 узілу; 40-47 апатартты үзілу; 80-87 асинхронды қателерді өңдеу; 121-122 синхронды қателерді өңдеу). Әр Организационды блогтың өз приоритет деңгейі бар. Осы деңгейге байланысты үзілулер орындалады. Үзіліс түрлеріне байланысты кофигурациялар орындалады. Микропроцессордың үзілу қабаттарында оның параметрлерін күйге келтіруі жүзеге асады.
14-билет. 3.МП жүйелерді топтастыруы. 1)ЕПЛБ: 1.Блок-модульді элементтерді ұйымдастыру принципі.2.Таратырлағн ТПАБЖ жүйелеріне сәйкестік.3.Күрделі форматты мәліметтерді өңдеу.4.Қолданушының дамыған интерфейсі.5.Басқа программалық өнімд-н жұмыс істеу.6.Дамыған алгоритм жиыны.2)Гарвард архитектурасы:1.Екі машиналы бұйрықтар мен мәліметтерді ұйымдастыру.2.Регистлердің кең жиыны.3.Команда мен мәліметтердің адрес кеңістігі.4.команданы орындау конвеерлі типі.5.команданы орындаудың жоғарғы жылдамдығы.6.Инструкцияның кішігірім жиынтығы.7.Адрестеудің екі әдісі.3)Фон-Нейман архитектурасы:1.Бірмашиналы бұйрықтар мен мәліметтерді ұйымдастыру.2.Дәстүрлі регистр жиынтығы.3.команда мен мәліметтердің ортақ адрестік кеңістігі.4.адрестеу әдісі мен команда түріне байланысты команданың орындау жылдамдығы.5.Команда жиынтығының кеңдігі және адрестеу әдісі.
42.MPI және PROFIBUS интерфейстері. Өндіріс желіні құрастыру ережелері. Ақпаратты алмастыру МП-құрылғысының біріккен өндірістік желілерге бірігеді. Бұл желіде бақылауыштың типтері, ақпараттарды жинақтау құрылғысы, операторлық панельдер, программаторлар, коллекторлер, перифериялық құрылғы станциялары бар. Siemens фирмасының өндірістік желісі үшін келесі интерфейстер қолданылады: ASI-перифериялық құрылғылардың қосылуы; PPI-бір нүктелік, бірнеше перифериялық құрылғы; MPI-көпнүктелі интерфейс; PROFIBUS-қуатты өндірістік желі.Мәліметті жіберу жылдамдығы MPI-187Кбод, PROFIBUS 9,6Кбодтан 12Мбод-қа дейін. MPI 3км дейін құрылғылар қосылуға болады, ал PROFIBUS 23-км дейін. Желі сегменттерге бөлінеді. Әр сегмент 32 абоненттен тұрады. Сегменттер бір-бірімен RS485 қайталағыштар көмегімен жалғанады. Сегмент бір мастерден және басқару құрылғысынан тұрады.
15-билет. 17. SIMATIC MANAGER контакт жоспар тіліндегі бағдарламалаудың негізгі ережелері.
SIEMENS фирмасының бақылауыштарын бағдарламалау SIMATIC MANAGER-де іске асады. STEP 7 екі түрге бөлінеді:
C7(M7) – арнайы жүйелік тіл.
STEP 7 – қадамды программа жазатын тіл.
STEP 7 – ң түрлері:
LAD тілі – контакттық жоспарлар түрінде жазылатын тіл. Инженер, электр-инженерлерге арналған тіл.
STL тілі – ассемблер инструкциясымен жазылатын тіл.
FBD тілі – функционалды болок түрінде жазылатын тіл.

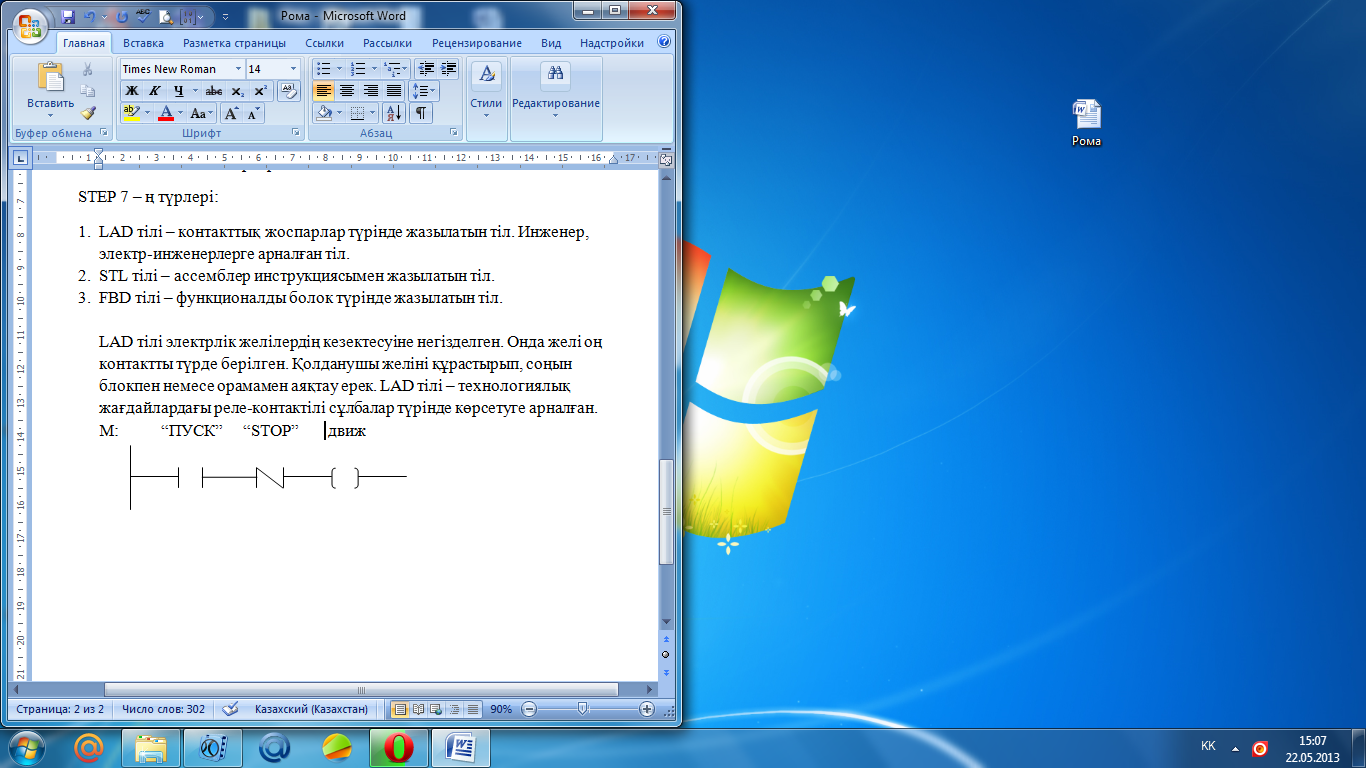

LAD тілі электрлік желілердің кезектесуіне негізделген. Онда желі оң контактты түрде берілген. Қолданушы желіні құрастырып, соңын блокпен немесе орамамен аяқтау ерек. LAD тілі – технологиялық жағдайлардағы реле-контактілі сұлбалар түрінде көрсетуге арналған.
М:
