►Содержание►

8.7.4. Состав проектной документации

Состав документации проекта определяется в соответствии с нормативно-техническими материалами и структурируется по видам обеспечения.

Состав документов разрабатывается для каждой стадии проекта исходя из требуемых результатов выполнения данной стадии.

7

СИКТ.421457.018.

СФ.01.2-05

  1. Электроснабжение.

  2. Контроль выключателя 10кВ Q1 ТР-РА

  3. 10/6кВ РЕЗ.

  4. Схема функциональная.

  1. 12,

  2. 13

  1. J:\MALN\MO\ELEKTR\

  2. \FUNC_S\7_1.xls, 7_2.xls

8

СИКТ.421457.018.

СФ.01.2-05

  1. Электроснабжение.

  2. Контроль выключателя 6кВ Q3 ТР-РА

  3. 10/6кВ РЕЗ.

  4. Схема функциональная.

  1. 14

  1. J:\MALN\MO\ELEKTR\

  2. \FUNC_S\8.xls

9

СИКТ.421457.018.

СФ.01.2-05

  1. Электроснабжение.

  2. Контроль выключателя 6кВ Q4 ТР-РА

  3. 10/6кВ РЕЗ.

  4. Схема функциональная.

  1. 15

  1. J:\MALN\MO\ELEKTR\

  2. \FUNC_S\9.xls

10

СИКТ.421457.018.

СФ.01.2-05

  1. Электроснабжение.

  2. Контроль выключателя 10кВ ТР-РА

  3. 10/0.4кВ секции 1С.

  4. Схема функциональная.

  1. 16,

  2. 17

  1. J:\MALN\MO\ELEKTR\

  2. \FUNC_S\10_1.xls,

  3. 10_2.xls

11

СИКТ.421457.018.

СФ.01.2-05

  1. Электроснабжение.

  2. Контроль автомата 0.4кВ ТР-РА

  3. 10/0.4кВ секции 1С.

  4. Схема функциональная.

  1. 18

  1. J:\MALN\MO\ELEKTR\

  2. \FUNC_S\11.xls

12

СИКТ.421457.018.

СФ.01.2-05

  1. Электроснабжение.

  2. Контроль выключателя 10кВ ТР-РА

  3. 10/0.4кВ секции 2С.

  4. Схема функциональная.

  1. 19,

  2. 20

  1. J:\MALN\MO\ELEKTR\

  2. \FUNC_S\12_1.xls,

  3. 12_2.xls

13

СИКТ.421457.018.

СФ.01.2-05

  1. Электроснабжение.

  2. Контроль автомата 0.4кВ ТР-РА

  3. 10/0.4кВ секции 2С.

  4. Схема функциональная.

  1. 21

  1. J:\MALN\MO\ELEKTR\

  2. \FUNC_S\13.xls

14

СИКТ.421457.018.

СФ.01.2-05

  1. Электроснабжение.

  2. Контроль выключателя 10кВ ТР-РА

  3. 10/0.4кВ РЕЗ.

  4. Схема функциональная.

  1. 22,

  2. 23

  1. J:\MALN\MO\ELEKTR\

  2. \FUNC_S\14_1.xls,

  3. 14_2.xls

15

СИКТ.421457.018.

СФ.01.2-05

  1. Электроснабжение.

  2. Контроль автомата 0.4кВ ТР-РА

  3. 10/0.4кВ РЕЗ.1С.

  4. Схема функциональная.

  1. 24

  1. J:\MALN\MO\ELEKTR\

  2. \FUNC_S\15.xls

16

СИКТ.421457.018.

СФ.01.2-05

  1. Электроснабжение.

  2. Контроль автомата 0.4кВ ТР-РА

  3. 10/0.4кВ РЕЗ.2С.

  4. Схема функциональная.

  1. 25

  1. J:\MALN\MO\ELEKTR\

  2. \FUNC_S\16.xls

17

СИКТ.421457.018.

СФ.01.2-05

  1. Электроснабжение.

  2. Контроль ТР-РА напряжения секции 1А 10кВ.

  3. Схема функциональная.

  1. 26

  1. J:\MALN\MO\ELEKTR\

  2. \FUNC_S\17.xls

18

СИКТ.421457.018.

СФ.01.2-05

  1. Электроснабжение.

  2. Контроль ТР-РА напряжения секции 2А 10кВ.

  3. Схема функциональная.

  1. 27

  1. J:\MALN\MO\ELEKTR\

  2. \FUNC_S\18.xls

19

СИКТ.421457.018.

СФ.01.2-05

  1. Электроснабжение.

  2. Контроль ТР-РА напряжения

  3. секции 1ВА 10кВ.

  4. Схема функциональная.

  1. 28

  1. J:\MALN\MO\ELEKTR\

  2. \FUNC_S\19.xls

20

СИКТ.421457.018.

СФ.01.2-05

  1. Электроснабжение.

  2. Контроль ТР-РА напряжения

  3. секции 1ВВ 10кВ.

  4. Схема функциональная.

  1. 29

  1. J:\MALN\MO\ELEKTR\

  2. \FUNC_S\20.xls

21

СИКТ.421457.018.

СФ.01.2-05

  1. Электроснабжение.

  2. Вызов на сборку задвижек.

  3. Схема функциональная.

  1. 30

  1. J:\MALN\MO\ELEKTR\

  2. \FUNC_S\21.xls

22

СИКТ.421457.018.

СФ.01.2-05

  1. Электроснабжение.

  2. Контроль параметров.

  3. Схема функциональная.

  1. 31

  1. J:\MALN\MO\ELEKTR\

  2. \FUNC_S\22.xls

На стадии «Техническое задание» разрабатывается Техническое задание на создание автоматизированной системы в соответствии с ГОСТ 34.602.

На стадиях «Эскизный проект». «Технический проект», «Рабочая документация» разрабатываются следующие виды документов:

Ведомость – перечисление в систематизированном виде объектов, предметов и т.д.

Схема – Графическое изображение форм документов, частей, элементов системы и связей между ними в виде условных обозначений.

Инструкция – изложение состава действий и правил их выполнения персоналом.

Обоснование – изложение сведений, подтверждающих целесообразность принимаемых решений.

Описание – пояснение назначения системы, ее частей, принципов их действия и условий применения.

Конструкторские и программные документы – по соответствующим ГОСТам.

Пример функциональной схемы «Главные регуляторы»

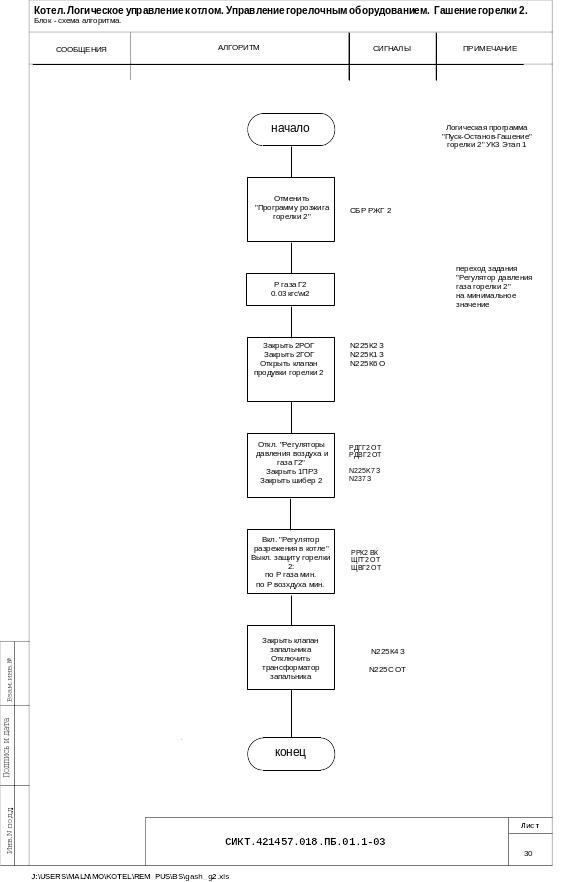

Пример алгоритма шаговой программы

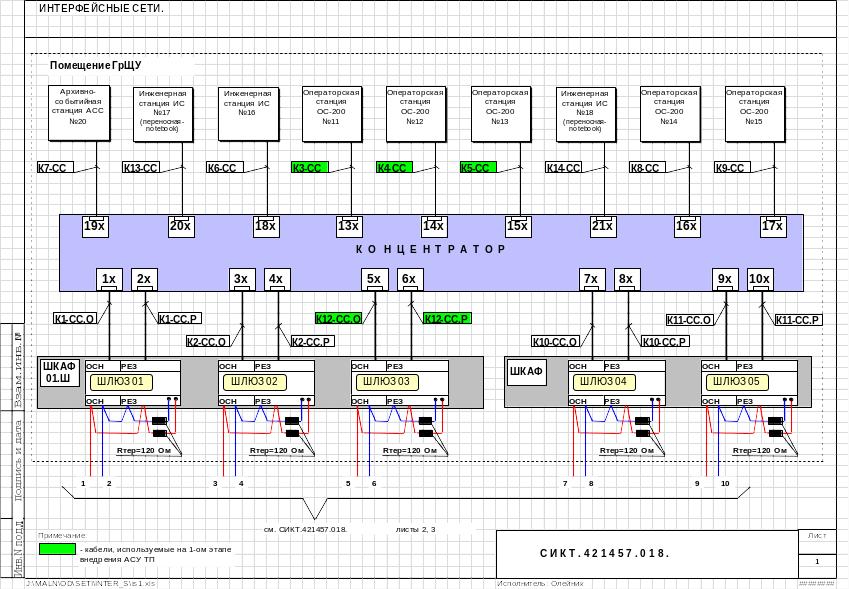

Пример «Интерфейс сети»

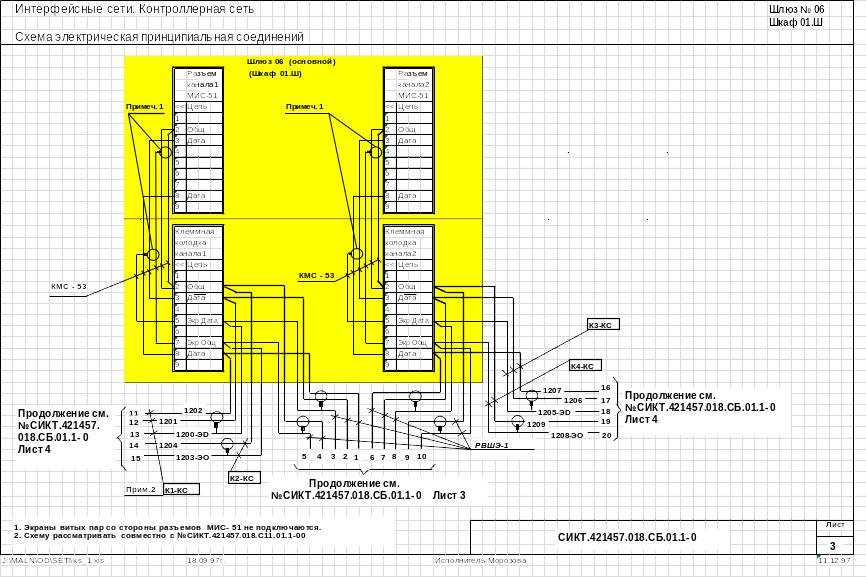

Пример Интерфейсная сеть. Контроллерная сеть

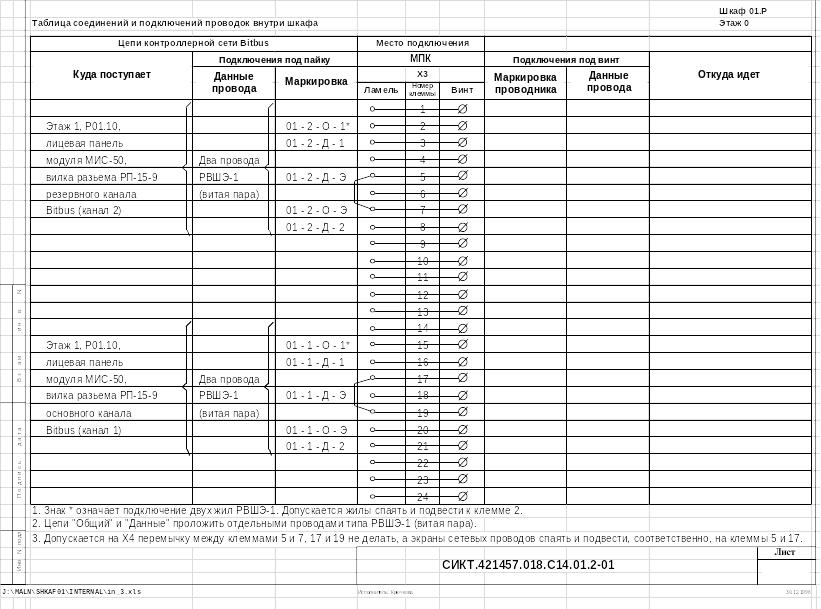

Пример «Схемы соединений шкафа компоновочного»

Наименование конкретных документов, разрабатываемых при проектировании системы в целом или ее части, приведено в Приложении
