4.2.1.10.Сервисные функции
Сервисные (вспомогательные) функции - это функции, обеспечивающие решение внутрисистемных задач. Вспомогательные функции системы не имеют потребителя вне системы и предназначены для обеспечения ее собственного функционирования (обеспечение заданного алгоритма функционирования технических средств системы, контроля за их состоянием, хранение информации и т.п.).
В сервисные функции входят:
создание и ведение единой базы данных системы;
конфигурирование системы
проведение метрологической аттестации и проверок каналов измерений;
автоматизация операций при калибровке, проверке и проведении метрологической аттестации измерительных каналов сбора и обработки информации;
тестирование и самодиагностика программно - технических средств АСУ ТП;
представление детализированной нормативно - справочной информации по АСУ ТП;
представление нормативно-справочной информации по всем входным сигналам системы, с указанием вида первичных обработок и участия параметров отдельных программных модулей системы;
поиск и представление архивной информации, сгруппированной по видам обработок и состоянию сигналов (недостоверные сигналы, архивные сигналы с указанием вида архива и цикла записи в архив, списки параметров для накопления трендов, дискретные органы, находящиеся в состоянии «открыто» или «закрыто» и т.п.);
формирование, просмотр и печать различных протоколов, графиков на основе любой архивной информации;
создание и корректировка библиотеки бланков;
советы ремонтному персоналу по поиску и устранению неисправностей.
4.2.1.11. Сервисная подсистема
Сервисная подсистема предназначена для выполнения вспомогательных функций, которые не связаны с оперативным управлением, ведением технологического процесса, анализом работы оборудования и проведением различных расчетов, а является средством общения оператора с системой, получения и корректировки необходимой справочной информации по системе, тестирования и самодиагностики.
4.3. Иерархическая структура
Система автоматизации является, как правило, многофункци-ональной системой, причем выполняемые ей функции могут иметь как общесистемное значение, так и частное, локальное. Для удобства разработки системы и ее дальнейшего развития и обслуживания, принято систему делить на уровни. В одном уровне собираются функции, сходные по значимости с точки зрения конечной цели управления. Эти уровни называются уровнями иерархии. Структура системы, представленная набором уровней, называется иерархической структурой. Общепринято выделять не более трех уровней. Предполагается, что каждый уровень использует средства, информацию и решения более низких уровней, формирует воздействия на ближайший более низкий уровень и передает информацию на ближайший более высокий уровень.

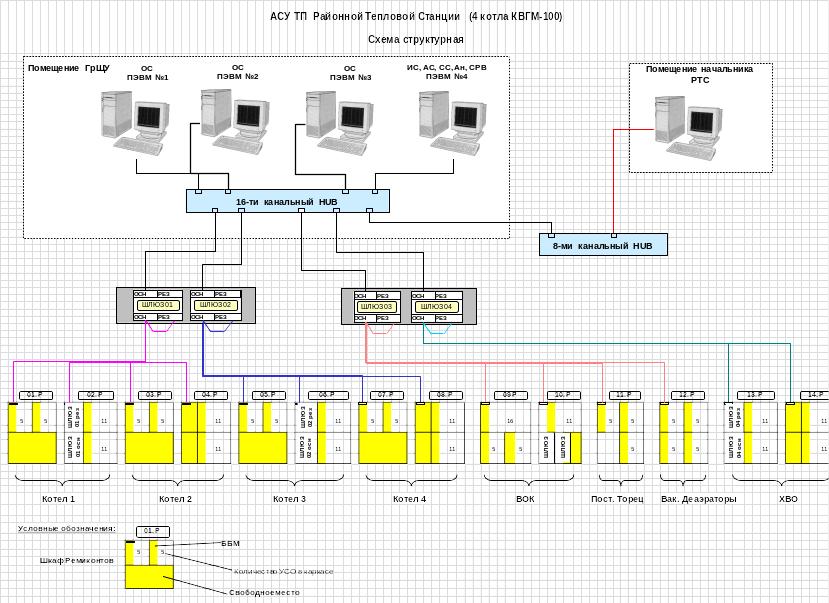

Рис
4.3.1. Нижний уровень
На нижнем уровне располагаются датчики и исполнительные механизмы. Датчики собирают информацию о технологическом процессе, исполнительные механизмы через исполнительные органы формируют воздействие на процесс. Датчики передают информацию средствам среднего уровня, исполнительные механизмы получают команды от средств управления среднего уровня.
Датчики и исполнительные механизмы располагаются «в поле», т.е. в непосредственной близости от объекта; естественно, что эти средства располагаются в непосредственной близости к технологическому объекту управления. Как правило, в подавляющем большинстве случаев, информация от каждого датчика и управляющие сигналы к каждому исполнительному механизму (т.е. связь нижнего уровня с более высоким) передаются по индивидуальному набору проводов.
Информация от датчиков передается:
Сигналами постоянного тока 0…5, 0…20 и 4…20 мА;
Сигналами напряжения постоянного тока 0…100 мВ, 0…10 В;
Сигналами частоты 4…8 кГц;
Сигналами в виде изменения сопротивления от терморезисторов;
Сигналами логическими «0» и «1» в виде сухих контактов;
Сигналами логическими 0; 24 В постоянного и переменного тока;
Сигналами логическими 0; 220 В постоянного и переменного тока
Управляющие команды от средств среднего уровня к исполни-тельным механизмам передаются:
В виде сигналов постоянного тока 0…5, 0…20 и 4…20 мА;
В виде замыкания сухих контактов;
В виде сигналов напряжения постоянного тока 0; 24 В.
В 90-х годах в системостроении получили распространение так называемые технологии FieldBus. Их суть состоит в том, что датчики и исполнительные механизмы оснащаются компактными вычислительными устройствами, предназначенными выполнять предварительную обработку информации и осуществлять связь по цифровым каналам как между самими устройствами нижнего уровня, так и межу нижним и средним уровнем. Другими словами, вычислительная мощность системы опускается на нижний уровень и распределяется между его устройствами.
