4 Расчет площади отопительных приборов в однотрубной системе отопления

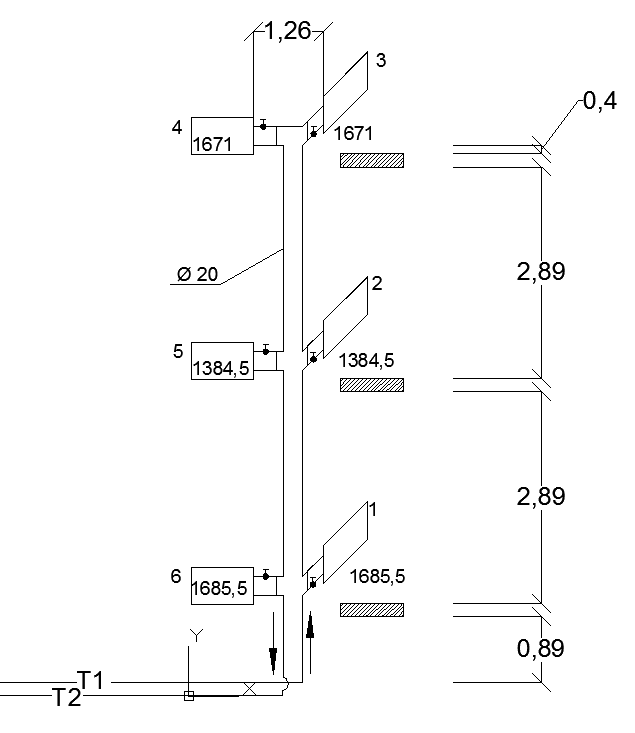

Рисунок 4
1) Количество теплоносителя, циркулирующего по стояку
(13)

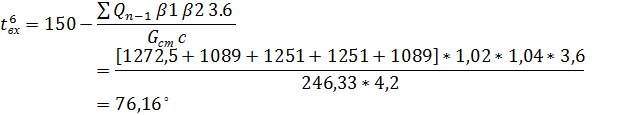

2)Вычисляем температуру теплоносителя на входе в каждый отопительный прибор
(14)
3)Вычисляем полезную теплоотдачу труб
(15)
4)Необходимая теплоотдача отопительных приборов
(16)
5)Определяем расход теплоносителя, проходящий через прибор
6)Температурный перепад в каждом отопительном приборе
(17)
7)Определяем температурный напор
(18)
8)Расчетная поверхность теплового потока
(19)
9)Площадь отопительных приборов
(20)
10) Колличество секций (21)
5 Расчёт и подбор элеватора.
1)Определяем коэффициент смешения по формуле:
(22)
(23)
2) Определяем расход воды в системе отопления по формуле:
(24)
3)Вычисляем диаметр камеры смешения элеватора по формуле:
(25)
4) Вычисляем расчетный диаметр сопла по формуле:
(26)
Принимаем элеватор с характеристиками:
Номер элеватора |
Диаметр камеры смешивания dk, мм |
Размеры, мм |
Диаметр сопла dс, мм |
Масса, кг |
||||
L |
l |
D1 |
D2 |
h |
||||
1 |
15 |
360 |
70 |
145 |
145 |
130 |
3-8 |
8,3 |
Таблица №4 «Характеристики элеватора»
6 Расчет естественной вентиляции
Рисунок 5

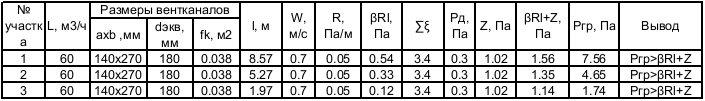

Таблица №5 «Расчет естественной вентиляции»
Графа 1 - Номер участка.
Графа 2 – L – количество воздуха, которое необходимо удалить через вентиляционные каналы кухни, принимаем равным 60 , для однокомнатной квартиры.
Графы 3, 4, 5 – Указываем выбранные размеры вентканалов ( axb ), эквивалентный диаметр и площадь поперечного сечения.
Графа 6 – Указываем длину расчетного канала, т.е. расстояние от центра жалюзийной решетки до верха шахты.
Графы 7,8,11- Пользуясь нанограммой для расчета воздуховодов, по велиинам Z и dэкв, определяют скорость воздуха в вентканале, удельные потери давления и динамическое сопротивление.
Графа 9 – βRl, где β- коэффициент шероховатости = 1,25
Графа 10 – Определяем сумму коэффициентов местных сопротивлений
Графа 12 – Вычисляем
потери давления на местных сопротивлениях
Графа 13 - βRl+Z
Графа 14 – Вычисяем
гравитационное давление
;
;
.
Графа 15- Сравнивает βRl+Z и гравитационное давление.
