3 Гидравлический расчет системы отопления
3.1 Размещение отопительных приборов
При проектировании систем отопления необходимо обеспечить темпе6ратуру и равномерное нагревание воздуха помещения, гидравлическую и тепловую устойчивость, взрывопожарную безопасность и доступность очистки и ремонта.
Отопительный прибор следует размещать под световыми проемами в местах доступных для ремонта, осмотра и очистки. Длина отопительного прибора должна быть не менее 75% длины светового проема. При расстановке отопительных приборов следует учитывать, что в помещениях не имеющих вертикальные наружные ограждения (например во внутренних коридорах) приборы не устанавливают. В угловых помещениях приборы следует замещать у обеих наружных стен.
Стояки прокладывают открыто и располагают преимущественно у наружных стен. Стояк однотрубной системы отопления размещают на расстоянии 150 мм от оконного проема. В угловых помещениях стояки рекомендуют размещать в углах наружных стен во избежании конденсации влаги в углах на внутренней поверхности.
В лестничных клетках здания предусматривают обособленные стояки, подключенные непосредственно к наружной тепловой сети до узла управления. Это позволяет использовать высокотемпературных теплоноситель, что способствует уменьшению поверхности отопительных приборов, обеспечивает экономию труб и надежность работы системы отопления при резких понижениях температуры наружного воздуха.
Магистрали системы отопления прокладывают на чердаках и в подвальных помещениях.
3.2 Гидравлический расчет главного циркуляционного кольца.
Задача гидравлического расчета состоит в обоснованном выборе экономичных диаметров труб с учетом принятых перепадов давлений и расходов теплоносителя.
1) Основное циркуляционное кольцо выбираем через самый удаленный стояк ( Ст. 7)
2) Разделяем кольцо на участки (1-21).
3) Определяем тепловые нагрузки на участках: 1 участок : Q1 = Qзд – Qл.к = 101363-30718 = 70645 Вт. 2 участок: Q2 = Qст7 + Qст8 + Qст9 + Qст10 + Qст11 + Qст12+ Qст13 = 31285 Вт.
3 участок: Q3 = Qст7 + Qст8 + Qст9= 17920 Вт.
4 участок : Q4 = Qст7 + Qст8 = 12637 Вт.
5,7,9,11,13,15,17 участок : Q5,7,9,11,13,15,17 = Qст7= 7225 Вт.
18 участок : Q18 = Qст7 + Qст8 = 12637 Вт.
19 участок: Q19 = Qст7 + Qст8 + Qст9= 17920 Вт.
20 участок: Q20 = Qст7 + Qст8 + Qст9 + Qст10 + Qст11 + Qст12+ Qст13 = 31285 Вт.
21 участок : Q1 = Qзд – Qл.к = 101363-30718 = 70645 Вт.
4)Определяем расход теплоносителя на участках по формуле
(11)
- тепловая нагрузка участка, Вт.
- поправочные коэффициенты, учитывающие
дополнительную теплоотдачу в помещение.
- удельная массовая теплоемкость воды,
равная 4.187 кДж/(кг*
)
tг
и tо -
соответственно температура подающей
и обратной воды.
5) Согласно таблицам задаемся диаметром d:
6) Зная расход G и диаметр d по приложению определяем удельное сопротивление на трение R, Па/м, и скорость движения теплоносителя v, м/с.
7) Рассчитываем значение коэффициентов местных сопротивлений на участках главного циркуляционного кольца. Данные заносим в таблицу.№2
8) Определяем потери давления на трение, перемножая графу 5 на 7.
9) Зная значения
и скорости движения воды v,
по приложению определяем потери на
местные сопротивления.
10) Складывая потери давления на трение и потери давления на местные сопротивления получаем полные потери давления на каждом участке.
11) Весь расчет сводим в таблицу.№3
12) Проверяем условие
(12)
0,875%≤15%

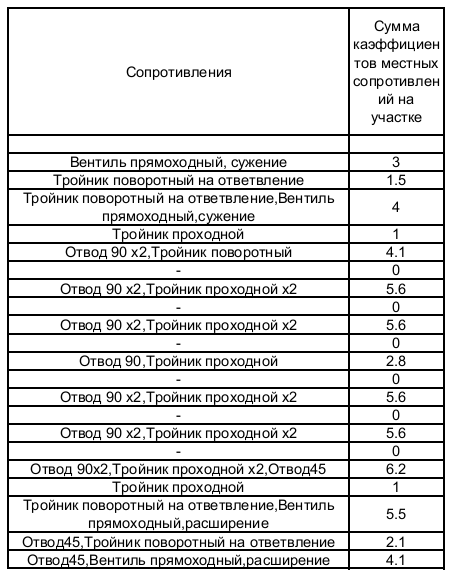

Таблица№2 «Значения коэффициентов местных сопротивлений»
Т
аблица№3

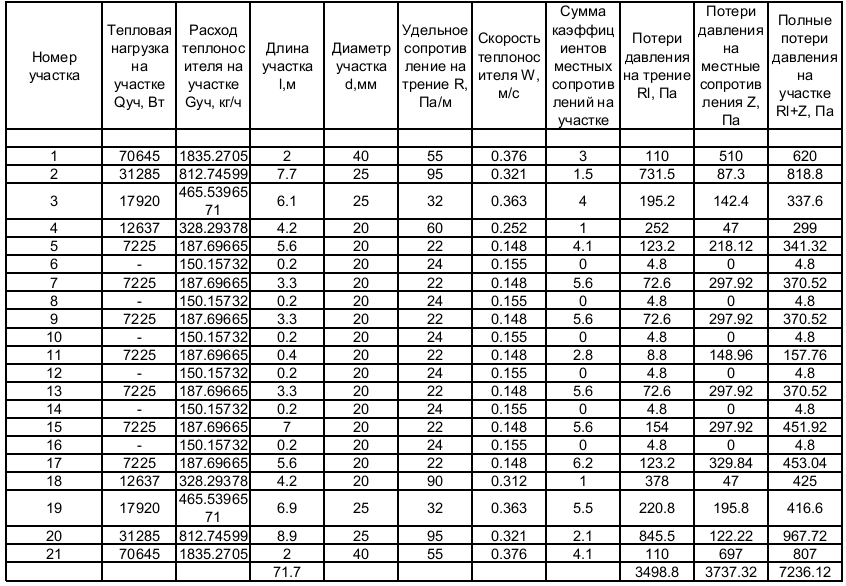

«Гидравлический расчет»
