1.3 Теплотехнический расчет наружных дверей

Вт/(м²С)

1.4 Теплотехнический расчет толщины покрытия

1.Рубероид, δ₁=0.04 м, γ₁=600 кг/м³, λ₁=0.17 Вт/м*⁰С;

2. Цементо-перлитовый раствор, δ₂=0,02 м, γ₂=800 кг/м³, λ₂=0.21 Вт/м*⁰С;

3. Маты минераловатные, δ₃=х м, γ₃=125 кг/м³, λ₃=0.064 Вт/м*⁰С.

4. Пароизоляционный слой из рубероида, δ₄=0,01 м, γ₄=600 кг/м³, λ₄=0.017Вт/м*⁰С.

5. Шлакопемзобетон, δ₅=0,24 м, γ₅=800 кг/м³, λ₅=0.29 Вт/м*⁰С

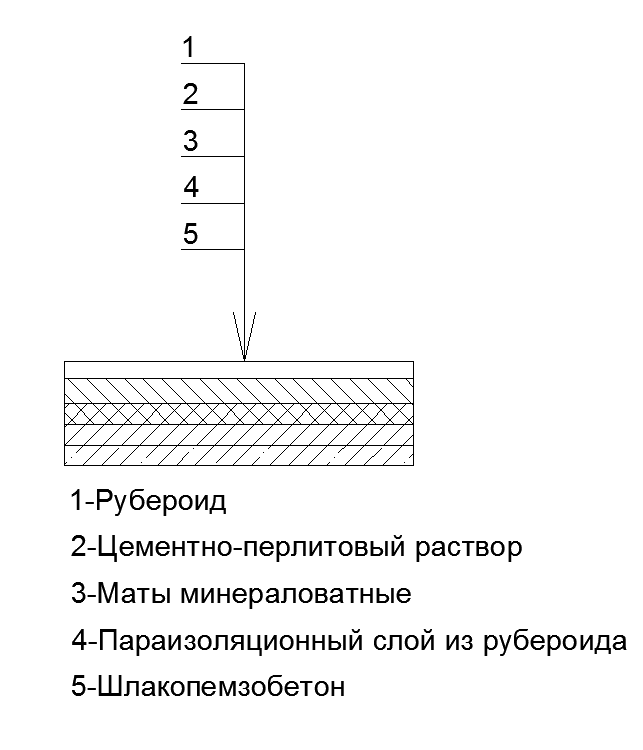

Рисунок 2

ГСОП = (t_в – t_о.п)Z_о.п = (20 – (-4.7))216=5335.2 С*сут.

принимаем δ_ут=0.23 м=23 см

Вт/(м²С)

1.5 Теплотехнический расчет толщины пола.

1.Линолеум поливинилохлоридный многослойный, δ₁=0.04 м, γ₁=1600 кг/м³, λ₁=0.33 Вт/м*⁰С;

2. Гипсоперлитовая панель, δ₂=0,05 м, γ₂=600 кг/м³, λ₂=0.19 Вт/м*⁰С;

3. Маты минераловатные, прошивные, δ₃=х м, γ₃=50 кг/м³, λ₃=0.052 Вт/м*⁰С.

4. Шлакопемзобетон, δ₄=0,22 м, γ₄=1000 кг/м³, λ₄=0.31 Вт/м*⁰С.

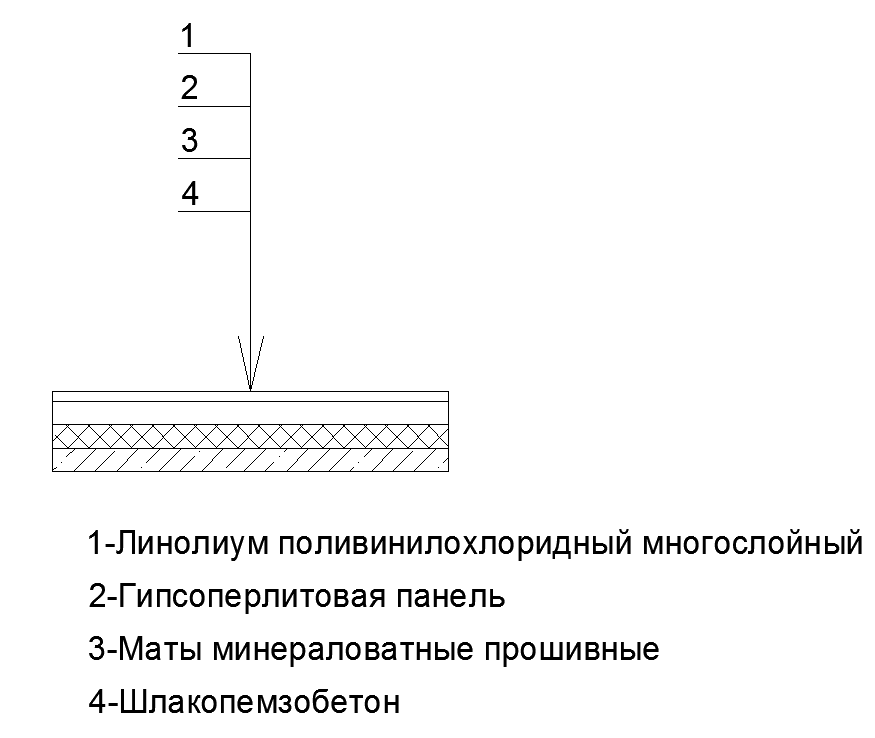

Рисунок 3

ГСОП = (t_в – t_о.п)Z_о.п = (20 – (-4.7))216=5335.2 С*сут.

принимаем δ_ут=0.16 м=16 см

Вт/(м²С)

2 Расчет теплопотерь наружными ограждениями помещений

В отапливаемых зданиях при наличии разности температур между внутренним и наружным воздухом постоянно происходят потери тепла через ограждающие конструкции: наружные стены, покрытия, полы и проемы (окна, двери). Потери тепла определяются для каждого отапливаемого помещения, последовательно через отдельные ограждения и состоит из основных и добавочных. Расчет теплопотерь сводится в таблицу №1.

Заполнение таблицы 1 производится следующим образом:

Графа 1. Каждое помещение нумеруется трехзначной цифрой, в которой первая цифра означает этаж, на котором находится помещение; вторая и третья – номер помещения на этаже. Нумерацию помещений начинают с верхнего левого угла по ходу часовой стрелки.

Графа 2. Внутренняя температура воздуха в помещениях различного назначения принимается согласно СНиП 2.08.01-89^* (СНиП 31-01-2003). В угловых помещениях квартир расчетную температуру воздуха следует принимать на 2^оС выше указанной в СНиП.

Графа 3. Наименование ограждения обозначается следующим образом:

НС – наружная стена;

ПЛ – полы;

ПТ – потолок;

ДН – дверь наружная;

ДО – двойное остекление.

Графа4. Наименование сторон света обозначается сокращенно: С, СВ, СЗ, Ю, ЮЗ, ЮВ, В, З.

Графа 5. Обмер площадей наружных ограждений при подсчете потерь теплоты через них должна вычисляться с соблюдением определенных правил. В основном, площади определяются по внешнему обмеру:

площади окон (ДО) и дверей (ДН) измеряются по наименьшему строительному проему;

площади потолка (ПТ) и пола (ПЛ) измеряются между осями внутренних стен и внутренней поверхностью наружной стены;

площади наружных стен (НС) измеряются:

а) на плане – по внешнему периметру между наружным углом и осями внутренних стен;

б) по высоте – на первом этаже от нижней поверхности перекрытия над подпольем до чистого пола второго этажа; в средних этажах от поверхности пола до следующего этажа; на верхнем этаже – от поверхности пола до верха конструкции чердачного перекрытия или бесчердачного покрытия.

При заполнении этой графы необходимо площади санузлов и коридоров прибавлять к соответствующим расчетным площадям смежных помещений.

Графа 7. Вносится расчетная разность температур между температурой помещения и температурой наружного воздуха.

Графа 8. Коэффициент n определяется по СНиП 23-02-2003 ( для ограждений, соприкасающихся с наружным воздухом n=1)

Графа 9. Коэффициент теплопередачи  k принимается по результату теплотехнического расчета. Коэффициент теплопередачи для окон и дверей принимается по формуле: (7)

Графа 10. Основные теплопотери вычисляются по формуле: (8)

Графа 16. Теплопотери на инфильтрацию для жилых зданий следует принимать по формуле:

(9)

Графа 17. Бытовые тепловыделения определяются из расчета 10 Вт на 1 м² площади:

(10)

где А_n – площадь пола, м².

Графа 18. Полные теплопотери помещений определяются по уравнению теплового баланса:

Далее суммируются полные теплопотери всех помещений.

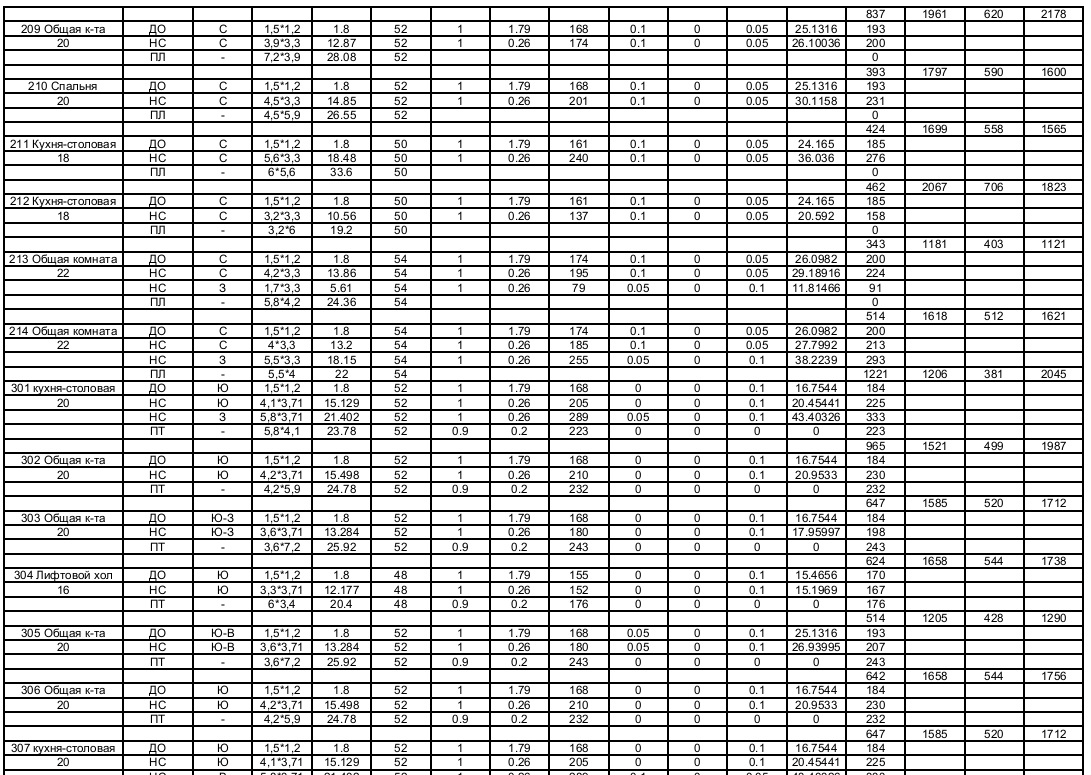

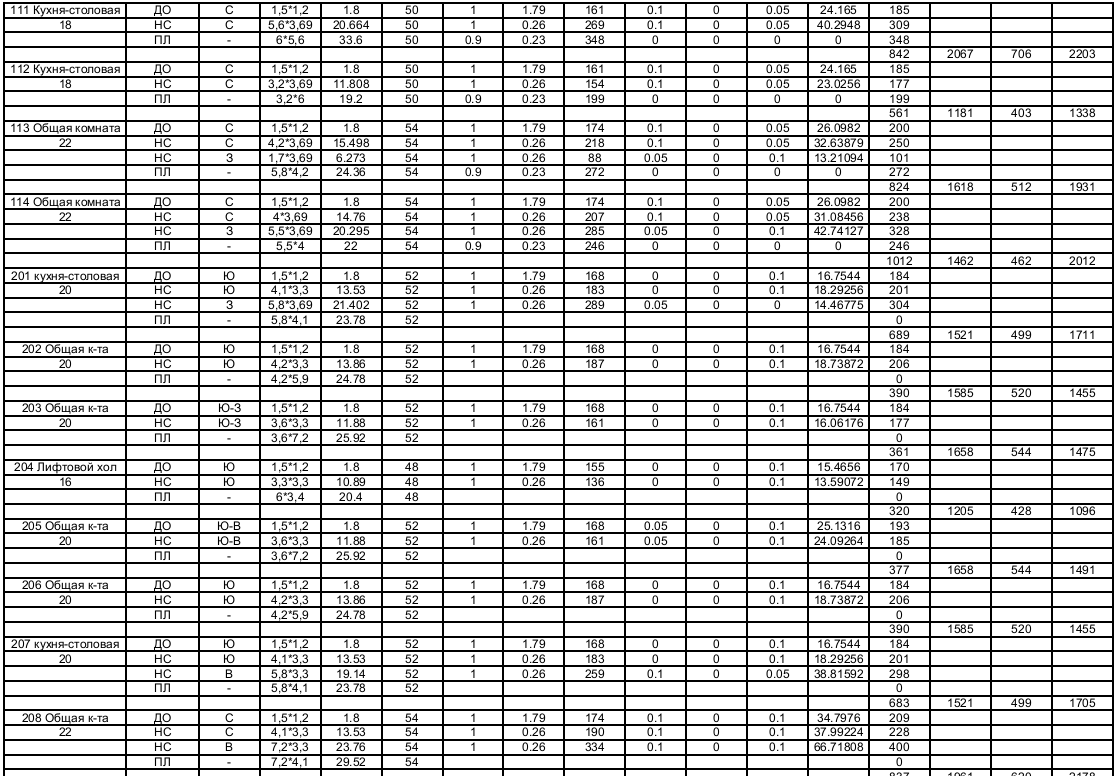

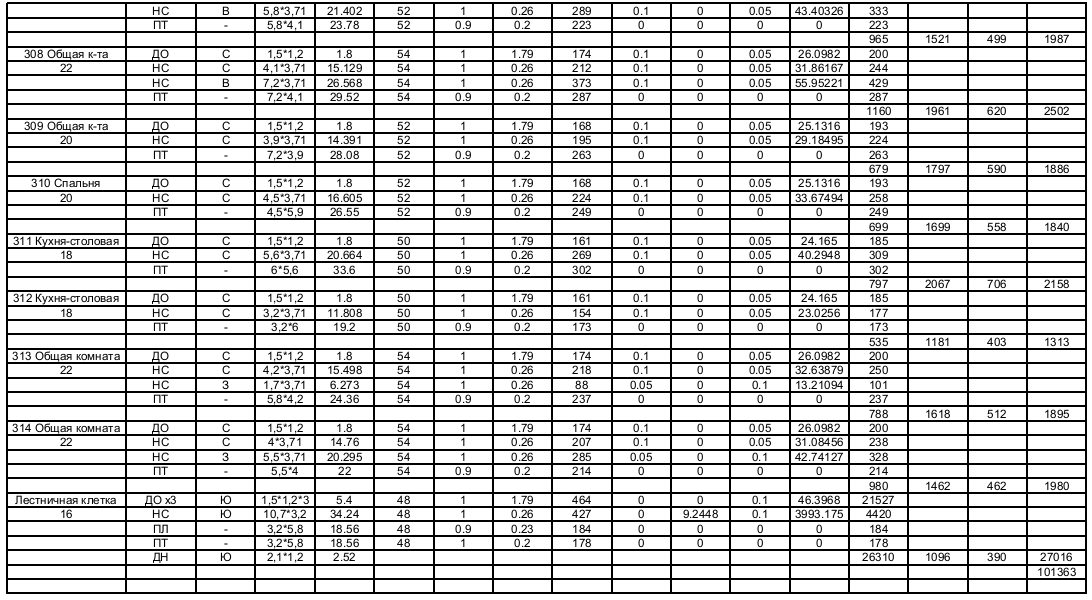

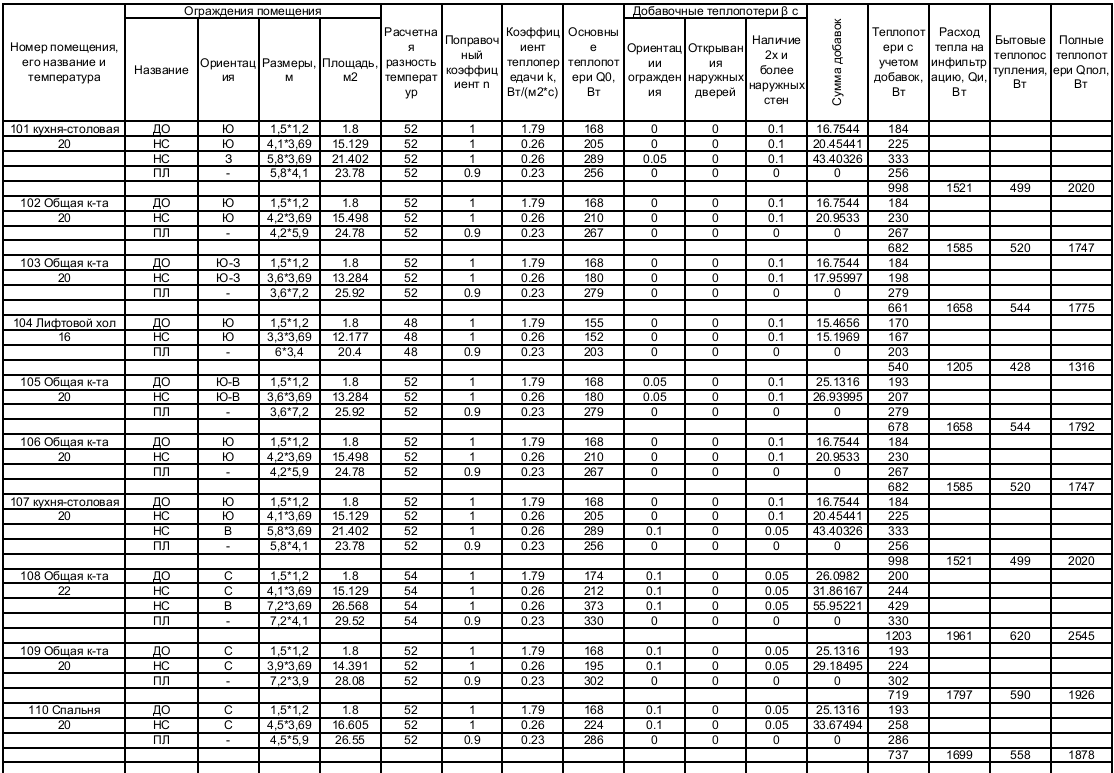

Таблица 1 «Расчет теплопотерь наружными ограждениями помещений»
