1 Теплотехнический расчет ограждений
При проектировании наружных ограждений учитываются условия их эксплуатации, определяемые не только несущей способностью конструкций, но и требуемыми сопротивлениями теплопередаче, воздухо- и паропроницанию, а также теплоустойчивостью.
В данном курсовом проекте проектирование ограждений условно ограничено только теплотехническим расчетом. Расчет заключается в определении толщины утепляющего слоя конструкции стены, пола (перекрытия) и покрытия, а также световых проемов и наружных дверей в соответствии с СНиП 23-02-2003
1.1 Теплотехнический расчет толщины утепляющего слоя стены
Ограждающая конструкция состоит из трёх слоёв:
1.Бетон на зольном гравии, δ1=0.1 м, γ1=1000 кг/м3, λ1=0.52 Вт/м*0С;
2. Маты минеральные прошивные, δ2=х м, γ2=125 кг/м3, λ2=0.064 Вт/м*0С;
3. Керамзитобетон, δ3=0.1 м, γ3=500 кг/м3, λ3=0.17 Вт/м*0С.

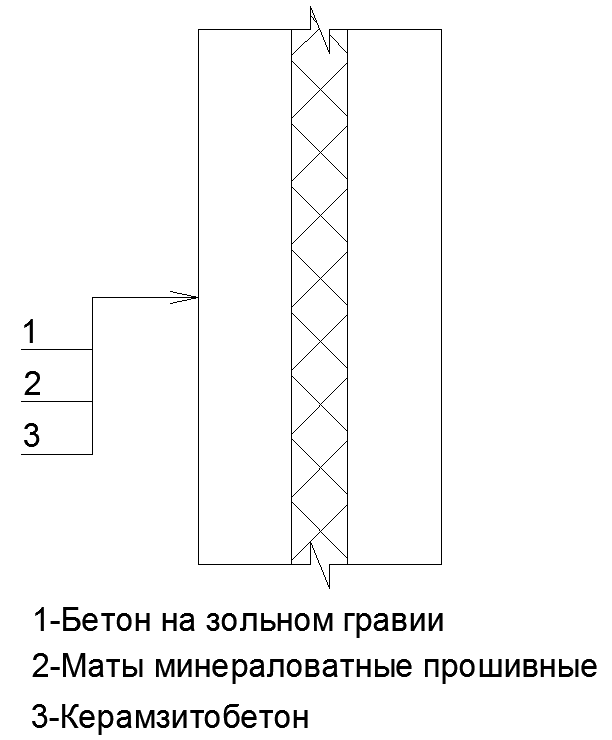

Рисунок 1
1.Определяем
требуемое значение общего сопротивления
теплопередаче
(1)
где п - коэффициент, принимаемый в зависимости от положения ограждения по
отношению к наружному воздуху;
tв – средняя расчетная температура внутреннего воздуха отапливаемого
помещения; tв=20С
tн – расчетная температура наружного воздуха, принимаемая равной температуре наиболее холодной пятидневки; tн=-32С
tн – нормируемый температурный перепад между темпера-турой внутреннего
воздуха и температурой внутренней поверхности ограждающее-й конструкции; tн =4С
в – коэффициент теплоотдачи внутренней поверхности ограждающих
конструкций; в =8,7 Вт/(м2С)
2. Расчитываем градусо-сутки отопительного периода.
ГСОП = (tв – tо.п)Zо.п = (20 – (-4.7))216=5335.2 С*сут. (2)
где tо.п – средняя температура отопительного периода, С
Zо.п – продолжительность отопительного периода, сут.
3. Определяем приведённое термическое сопротивление
(3)
4. Для дальнейших
расчетов сравниваем
и
и
принимаем большее термическое
сопротивление, т.е. Затем приравниваем
его сопротивлению теплопередаче, R0
= 3.267Вт/(м2С),
ограждающей конструкции и определяем
толщину утепляющего слоя ут,
м
(4)
где i,ут – толщина отдельных слоев конструкции ограждения, м;
i,ут – коэффициенты теплопроводности материалов конструктивных
слоев ограждения, Вт/(м2С) ;
н
– коэффициент теплоотдачи внешней
поверхности ограждения, Вт/(м2С)
;
принимаем δут=0.15 м=15 см
5. Фактическое сопротивление теплопередаче в м2С/Вт, конструкций ограждения определяем по формуле
(5)
Таким образом, условие теплотехнического расчёта выполнено, т.к.
>
3,87>3.267
6. Коэффициент
теплопередачи для данной ограждающей
конструкции равен
Вт/(м2С)
(6)
1.2 Теплотехнический расчет световых проемов
Вт/(м2С)
Принимаем
однокамерный стеклопакет из стекла с
твердым селективным покрытием
Вт/(м2С)
