Діаграма направленості еев

З (3), (4) попереднього параграфа видно, що амплітуда поля в різних напрямках істотно різна. Т. е. ЕЕВ володіє направленими властивостями. Для опису направлених властивостей випромінювачів вводять діаграму направленості. Під нею розуміють залежність амплітуди поля в ДЗ від кутових координат. З (3), (4) видно, що діаграма направленості описується sin. При аналізі характеристик антен користуються поняттям нормованої діаграми направленості. Під нормованої діаграмою мають на увазі діаграму направленості пронормовані до максимального значення

Дуже наглядним є зображення діаграми направленості в полярній системі координат. В полярній системі координат для наглядності  вимірюють не від 0 до , а від 0 до 2 з тим, щоб показати просторову симетрію ЕЕВ.

В будь-якій площині, що проходить через вісь ЕЕВ діаграма спрямованості має вигляд рис *. Якщо зобразити її в площині перпендикулярній осі випромінювача, тобто в площині кута :

Площина, що проходить через вісь випромінювача, називається меридіональною площиною. Перші два малюнки належать до діаграм направленості на меридіональній площині.

Площина перпендикулярна осі називається екваторіальній площиною. Другі два малюнки діаграма направленості в екваторіальній площині.

52. Елементарний магнітний вібратор. Діаграма направленості.

Елементарний магнітний вібратор - виток дроту, по якому протікає змінний електричний струм. Довжина витка повинна бути багато менше довжини хвилі струму, що протікає по ньому, що дозволяє вважати амплітуду струму вздовж витка постійною. Якщо при цьому вимагати, щоб відстань до точки спостереження було багато більше розмірів витка, то поле випромінювання елементарного магнітного вібратора в цій точці з використанням принципу перестановної подвійності рівняння Максвелла може бути записано у вигляді:

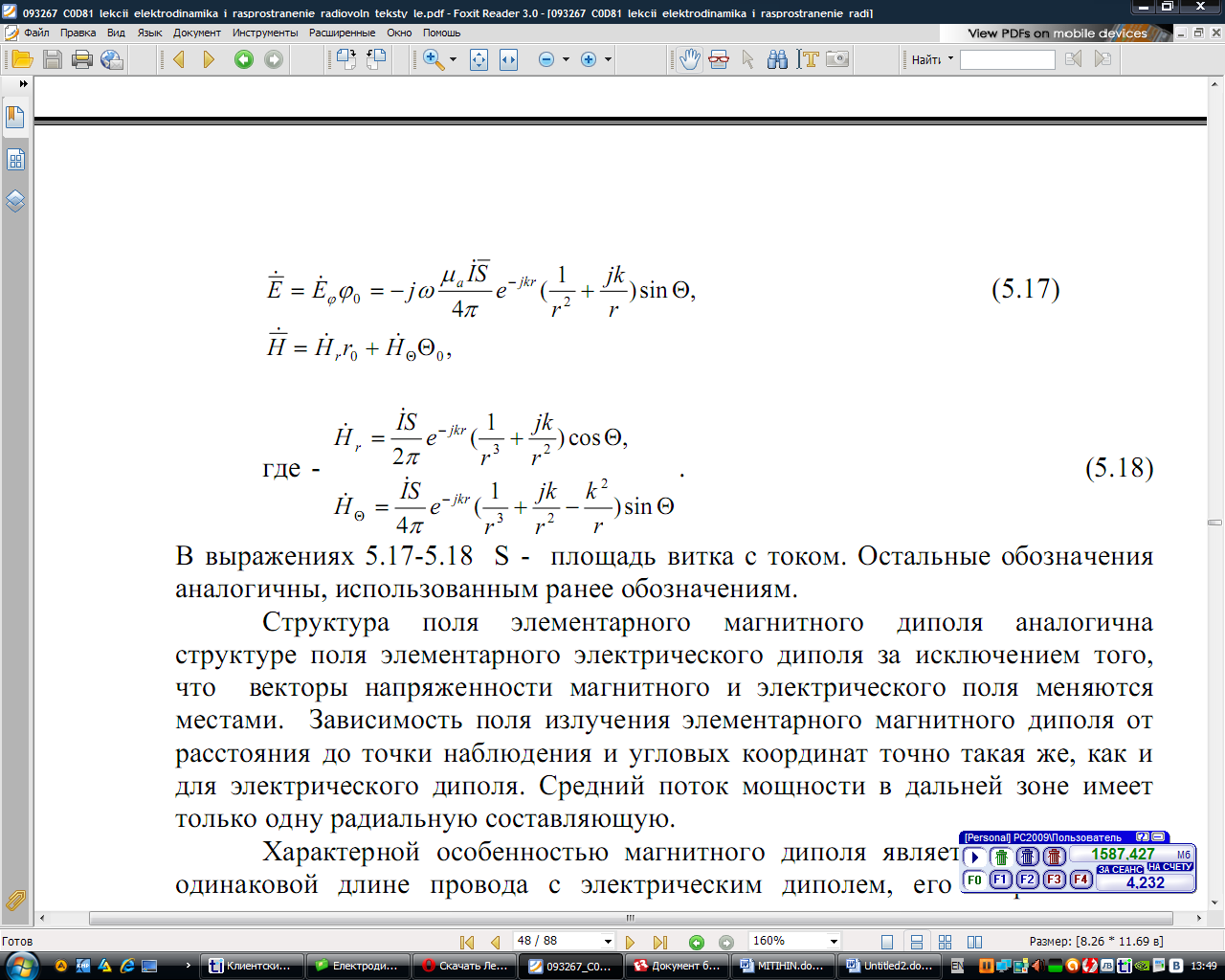

де -

У виразах 5.17-5.18 S - площа витка зі струмом. Інші позначення аналогічні, використаним раніше позначенням.

Структура поля елементарного магнітного вібратора аналогічна структурі поля елементарного електричного вібратора за винятком того, що вектори напруженості магнітного та електричного поля міняються місцями. Залежність поля випромінювання елементарного магнітного вібратора від відстані до точки спостереження і кутових координат точно така ж, як і для електричного вібратора. Середній потік потужності в дальній зоні має тільки одну радіальну складову.

Характерною особливістю магнітного вібратора є те, що при однаковій довжині дроту з електричним вібратором, його опір випромінювання виявляється меншим, і, отже, менше його випромінювальна здатність. Так при l = 0.1λ R_изл. _эл/ R_изл. _м = 400, тому в техніці набагато частіше застосовують розімкнуті системи.

53. Класифікація електромагнітних хвиль, що каналізуються по лініях передачі.

Хвилі діляться: на поперечні, електричні, магнітні та змішані. Поперечними або хвилями Т називаються хвилі, у яких в поздовжньому напрямку / в напрямку поширення енергії / відсутні складові векторів напруженостей електричного і магнітного полів. Вектори і лежать в площині, перпендикулярної напрямку розповсюдження. Електричними або хвилями Е називаються хвилі, у яких вектор електричного поля крім поперечних складових, має подовжню складову. Поздовжня складова вектора магнітного поля дорівнює нулю. Магнітними або хвилями Н називаються хвилі, у яких вектор магнітного поля, крім поперечних складових, має подовжню складову. Поздовжня складова вектора електричного поля дорівнює нулю. Змішаними / гібридними / називаються хвилі, у яких вектори електричного і магнітного полів мають як подовжню, так і поперечну складову.
