17.Таблица размещения файлов на диске (fat, fat32, ntfs и др.).

Система управления файлами является основной в абсолютном большинстве со­временных операционных систем. Все современные операционные сис­темы используют файлы и соответствующее программное обеспечение для рабо­ты с ними.Через файловую систему связываются по данным многие системные обрабатывающие программы и с помощью этой системы решаются проблемы централизованного распределения дискового пространства и управления данными. Пользователи получают более про­стые способы доступа к своим данным, которые они размещают на устройствах внешней памяти.

Существует большое количество файловых систем, созданных для разных уст­ройств внешней памяти и разных операционных систем. В них используются, соответственно, разные принципы размещения данных на носителе. Это системы FAT, FAT32 и NTFS.

Можно сказать, что основное назначение файловой системы и соответствующей ей системы управления файлами — предоставление удобного доступа к данным, организованным в виде файлов, то есть вместо низко­уровневого доступа к данным с указанием конкретных физических адресов нуж­ной нам записи используется логический доступ с указанием имени файла и запи­си в нем.

Файловая система FAT (File Allocation Table — таблица размещения файлов) по­лучила свое название благодаря простой таблице, в которой указываются:

• непосредственно адресуемые участки логического диска, отведенные для раз­мещения в них файлов или их фрагментов; О свободные области дискового пространства;

• дефектные области диска (эти области содержат дефектные участки и не га­рантируют чтение и запись данных без ошибок).

В файловой системе FAT дисковое пространство любого логического диска де­лится на две области системную область и область данных.

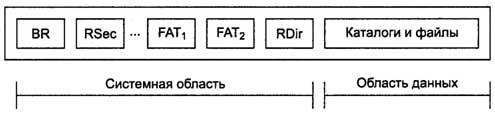

Структура логического диска в FAT

Системная область логического диска создается и инициализируется при форма­тировании, а в последующем обновляется при работе с файловой структурой. Об­ласть данных логического диска содержит обычные файлы и файлы-каталоги; эти объекты образуют иерархию, подчиненную корневому каталогу. Элемент каталога описывает файловый объект, который может быть либо обычным файлом, либо файлом-каталогом. Область данных, в отличие от системной области, доступна через пользовательский интерфейс операционной системы. Системная область состоит из следующих компонентов (расположенных в логическом адресном про­странстве друг за другом):

• загрузочной записи (Boot Record, BR);

• зарезервированных секторов (Reserved Sectors, ResSec);

• таблицыразмещенияфайлов (File Allocation Table, FAT);

• корневого каталога (Root Directory, RDir).

Таблица размещения файлов является очень важной информационной структу­рой. Можно сказать, что она представляет собой адресную карту области данных, в которой описывается и состояние каждого участка области данных, и принад­лежность его к тому или иному файловому объекту,

Всю область данных разбивают на так называемые кластеры. Кластер представля­ет собой один или несколько смежных секторов в логическом дисковом адресном пространстве (точнее — только в области данных). Кластер — это минимальная адресуемая единица дисковой памяти, выделяемая файлу (или некорневому ката­логу). Кластеры введены для того, чтобы уменьшить количество адресуемых еди­ниц в области данных логического диска.

Каждый файл занимает целое число кластеров. Последний кластер при этом мо­жет быть задействован не полностью, что при большом размере кластера может приводить к заметной потере дискового пространства. На дискетах кластер зани­мает один или два сектора, а на жестких дисках его размер зависит от объема раз­дела. В таблице FAT кластеры, принадлежащие одному файлу (или файлу-каталогу), связываются в цепочки. Для указания номера кластера в файло­вой системе FAT16 используется 16-разрядное слово, следовательно, можно иметь до 2¹⁶ = 65 536 кластеров (с номерами от 0 до 65 535).

Поскольку файлы на диске изменяются (удаляются, перемещаются, увеличива­ются или уменьшаются), то упомянутое правило выделения первого свободного кластера для новой порции данных приводит к фрагментации файлов, то есть дан­ные одного файла могут располагаться не в смежных кластерах, а порой в очень удаленных друг от друга, образуя сложные цепочки. Естественно, что это приво­дит к существенному замедлению работы с файлами.

В связи с тем, что таблица FAT используется при доступе к диску очень интенсив­но, она обычно загружается в оперативную память (в буферы ввода-вывода или в кэш) и остается там настолько долго, насколько это возможно. Если таблица боль­шая, а файловый кэш, напротив, относительно небольшой, в памяти размещаются только фрагменты этой таблицы, к которым обращались в последнее время.
