Полное и неполное базирование

Базирование, при котором используется шесть опорных точек, расположенных на трёх базирующих плоскостях, называется полным.

Осуществив базирование, заготовку закрепляют, чтобы при обработке она сохраняла неподвижность относительно приспособления. Базирование и закрепление – два разных элемента установки заготовки. Они выполняются последовательно, причём базирование достигается наложением на заготовку односторонних связей, а базирование с закреплением – двухсторонних, лишающих заготовку подвижности и обе стороны рассматриваемой оси.

Базирование нельзя заменить закреплением. Если из шести опорных точек отсутствует одна или несколько, то у заготовки останется одна или несколько степеней свободы. Это значит , в направлении отсутствующих опорных точек положение заготовки не определено изменить определение точки, которая отсутствует, закреплением с целью базирования нельзя.

Поясним сказанное примером установки заготовки плоскости на магнитную плиту шлифовального станка.

В рассматриваемом случае, при базировании заготовки плоскостью на магнитную плиту, она лишается трёх степеней свободы. У неё остаётся ещё три степени свободы: она может быть поставлена на плите в неопределённом положении относительно осей Х и У и повернута относительно оси Z. В закреплении не изменит положения заготовки, а только придаст ей неподвижность. В этом случае говорят о неполном базировании .Неполное базирование – это когда при базировании заготовки используется не три базы, несущая шесть опорных точек, а одну или две, несущие три или четыре, пять опорных точек.

Типовые случаи базирования.

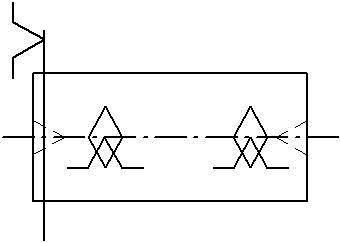

А ). Установка вала в неподвижном передним центре с подвижным патронам и вращающимся заднем центре с подвижным

5 степеней свободы

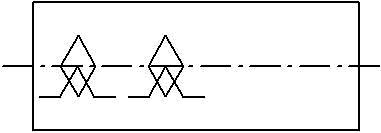

Б ) Установка вала в двухкулачковом трёхкулачковом патроне с длинными кулачками без упора по торцу

4 степень свободы

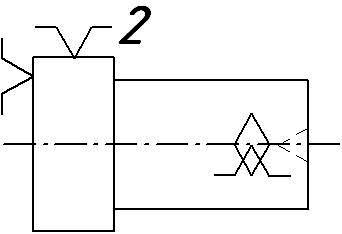

В) установка вала в самоцентрирующемся трёхкулачковом патроне с механическом зажимом и упорам в торец и вращаящимся центре с неподвижным моментам

5 степень свободы

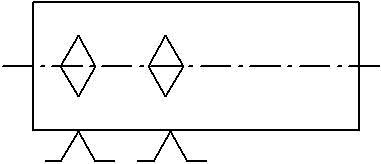

Г) Бесцентровое шлифование

4 степени свободы

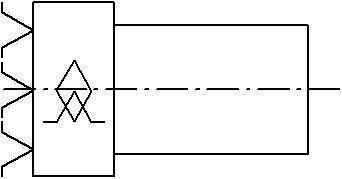

Д) Установка диска в двух – или трёхкулачковом патроне с базированием по торцу

5 степеней свободы

Е) Установка короткой втулки на разжимной оправке иле трёхкулачковом патроне ………. С базированием по торцу.

5 степеней свободы

Ж) Установка короткой втулки на гладкой цилиндрической оправке с базированием по торцу.

5 степеней свободы

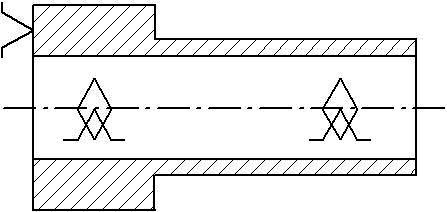

З) Установка длинной втулки на разжимной оправке с упорам по торцу.

5 степеней свободы

И) Протягивание длинных отверстий.

5 степеней свободы

К) Протягивание короткого отверстия.

5 степеней свободы

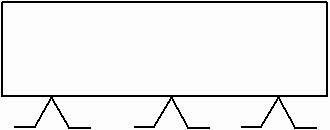

Л) Шлифование на магнитном столе , выдерживая параллельность и расстояние между плоскостями.

3 степени свободы

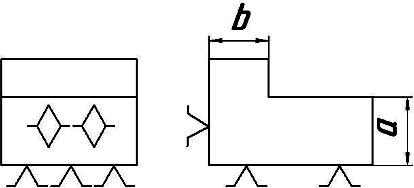

М ) Фрезерование уступа, выдерживая размер а и в.

5 степеней свободы

Н ) Установка шатуна на конечности торцов и по отверстиям головки для обработки наружного контура

6 степеней свободы
