Основні поняття архітектури пк

Мікропроцесор – складний, програмно – керований пристрій, призначений для обробки цифрової інформації, для керування процесом цієї обробки і виконаний у вигляді 1 або кількох MS підвищеного ступеня інтеграції.

Мікропроцесорний пристрій – пристрій, який складається з 1 або кількох мікропроцесорів, для одержання, перетворення та обробки ін.-ції.

Мікроконтролер – керований пристрій, виконаний на 1 чи кількох кристалах, що виконує ф-ю по логічному аналізу та керуванню.

Мікропроцесорна система – сукупність ф-льних пристроїв ядром якого є мікропроцесор або мікропроцесорний пристрій, призначений для обробки, перетворення і-ції, логічного керування.

Аспекти та рівні проектування мікропроцесорних пристроїв та систем. Горизонтальні та вертикальні рівні проектування

При проектуванні мікропроцесорних систем використовується блочно – ієрархічний підхід, при якому уявлення про проектовану систему розчленовуються на ієрархічні рівні і це дає можливість розбивати задачі програмування великих мікропроцесорних систем на під задачі малої розмірності, які можуть виконуватися паралельно, і умовно при проектуванні виділяють горизонтальні і вертикальні рівні.

Є такі аспекти:

1. Функціональний, який має 3 горизонтальні лінії:

• Системні рівні(проектування функціональних схем пристрою);

• Функціонально – логічні(принципові схеми);

• Схемотехнічні(електричні схеми додаткових систем);

2. Алгоритмічний:

• На 1 – закони ф-ня пристроїв і систем;

• На 2 – обирається а-ра пристроїв або систем;

• На 3 – визначається алгоритм, процедури;

3. Конструкторський:

• На 1 – пристосування основ;

• На 2 – допоміжні засоби;

• На 3 – розробка кристалів;

4. Технологічний:

• На 1 – технологічний;

• На 2 – технологічний;

• На 3 – технологічний;

Класифікація комп’ютерних архітектур за Флінном

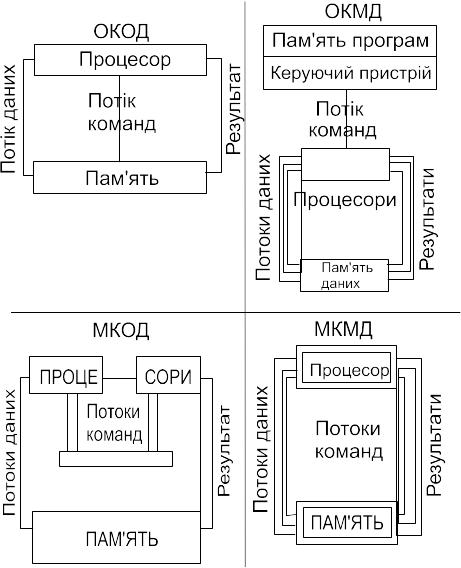

Ілюстрація класифікації комп’ютерних архітектур за Флінном

Одна з найпоширеніших класифікацій за Фліном, також є Хоклі, Джескоу. Сисемні та мікропроцесорні пристрої поділяються на одно та багатокомпютерні.

Однокомпютерні:

• З одним процесором(послідовні);

• З багатьма процесорами(паралельні);

Принципи ар-ри Фон Неймана:

- програмного керування(автоматичне перетворення даних згідно заданого алгоритму або програми);

- умовного переходу(звернення до тієї чи іншої програми);

- збереження програми що потребує наявності запам’ятовуючого пристрою;

- двійкової системи числення;

- багаторівневої памяті і довільного доступу до її елементів;

Всі ці принципи були застосовані в МП 1 і 2 покоління.

З 3 поколінням було додано принципи:

• Мультипрограмування(виконання кількох програм одночасно);

• Інформаційної і програмної сумісності;

Для МП 4 покоління були додані принципи:

• Багатопроцесорність

• Розвиток програм для роботи з графікою

З 5 поколінням – суперскалярна ар-ра(паралельна обробка даних).
