11. Разделенные и неразделенные структуры построения коммутационных полей и их применяемость.

В пространственных коммутационных полях аналоговых АТС при заданном качестве обслуживания всегда стремились уменьшить число дорогих точек коммутации, следовательно, и число коммутационных приборов, приходящихся на одну включаемую линию.

В цифровых АТС, где коммутируются линии с большим числом цифровых каналов, эта проблема стоит не так остро. Во многих случаях КП выполняется неблокирующим или почти неблокирующим и почти всегда дублируется.

Любую цифровую опорную АТС можно считать транзитной, коммутирующей только цифровые тракты, так как абонентские линии включаются в эту АТС через подстанции и цифровой тракт, а аналоговые линии – через соответствующий интерфейс (терминал) и также цифровой тракт.

Основными характеристиками коммутационного поля являются

- его максимальная емкость (число входов-выходов или точек включения),

- максимальная пропускная способность (в эрлангах),

- вероятность внутренних блокировок (в промилях)

- способность к расширению.

В случае двусторонней связи и четырехпроводной коммутации требуется такой же объем ЗУ для записи данных об установленном соединении, как при двухпроводной коммутации, и меньший объем управляющих ЗУ и устройств, обеспечивающих доступ к устройствам управления.

В случае односторонней связи и четырехпроводной коммутации имеется один недостаток, требуется в 2 раза больший объем ЗУ для записи данных об установленном соединении. Так как в рассматриваемых системах основной является телефонная связь, которая всегда двухсторонняя, то все КП строятся четырехпроводными.

КП могут быть разделены на две группы:

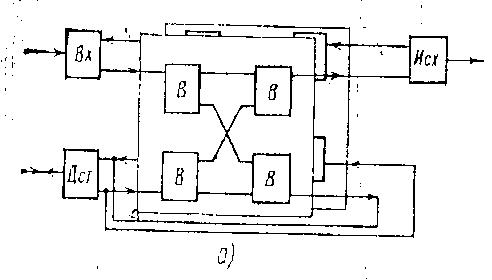

Разделенное КП (т.к. КП цифровое, а значит однонаправленное, необходимо поставить еще одну панель для организации дуплексной связи). Разделенные КП применяются в транзитных системах коммутации.

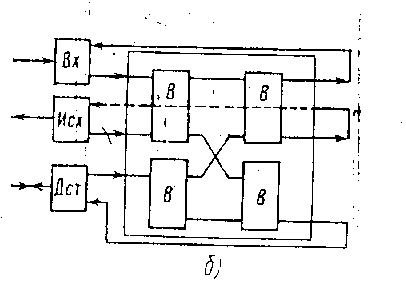

Неразделенные КП подходят для коммутации местной нагрузки.

Свернутые КП являются разновидностью неразделенных КП.

В реверсивном КП возможно установить короткие, реверсивные соединения за счет которых можно уменьшить нагрузки КП и его блокировки. КП можно наращивать слева направо.

Минус: усложнение ПО управления КП.

На рисунке: 3-звенное КП сворачивают в 2-звенное КП, с учетом оси симметрии.

11 Вопрос Обеспечение дуплексности соединений.

Дуплексность соединений в ЦКП может быть обеспечена по разделенной структуре или по неразделенной структуре.

Разделенная структура цкп.

При разделенной структуре создается 2 ЦКП, одно из которых обеспечивает установление соединений прямой передачи, а другое обратной. С точки зрения управления самый простой способ, так как найденный тракт подключается и в одном и в другом ЦКП. Соединение в этих ЦКП осуществляется независимо, но одновременно.

Проблема возникает если необходимо обеспечить замыкание шлейфа внутри ЦКП (например, внутристанционные и транзитные соединения). Для обеспечения этого необходимо объединить эти 2 ЦКП, то есть в зависимости от нагрузки находим число линий, которые надо объединить по входам и по выходам. Это приводит к тому, что часть цифровых линий ЦКП будет использована на организацию перемычек.

По этому принципу построено КП станции DX (КП БАИ).
