Привести область применения бескаркасных крупнопанельных зданий. Перечислить конструктивные схемы, назвать конструктивные элементы крупнопанельных зданий

Крупнопанельными называют здания, монтируемые из заранее изготовленных на заводе крупноразмерных (размеры «на комнату») плоских элементов наружных и внутренних стен и перекрытий, имеющих повышенную заводскую готовность (наружная поверхность стеновых панелей может быть полностью отделана; внутренние поверхности подготовлены под оклейку обоями или окраску и т.п.).

Достоинства КПД:

• небольшое число сборных элементов;

• простота монтажа;

• сроки строительства в среднем 12-14 месяцев, а кирпичных зданий - в среднем 18 месяцев.

Эти достоинства дают возможность применять КПД главным образом в массовом жилищном строительстве.

Недостатки:

- жесткая планировочная схема.

КПД возводят по бескаркасной конструктивной системе (стеновой). Все нагрузки, действующие на здание, воспринимают стены. Пространственная жесткость и устойчивость обеспечивается взаимной связью между панелями стен и перекрытий.

Конструктивные схемы кпд

Для КПД характерны три конструктивных схемы:

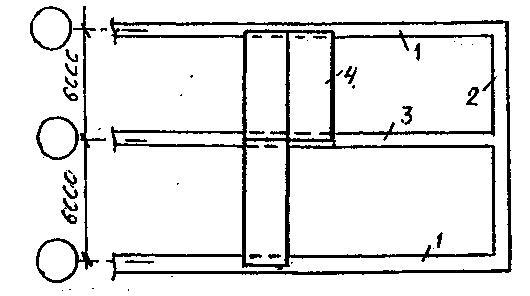

1. С продольными несущими стенами:

- несущие - наружные панельные продольные стены;

- самонесущие - наружные панельные поперечные сте­ны;

- несущая - внутренняя панель­ная продольная стена;

- плиты перекрытия опираю­тся по двум коротким сторо­нам, сплошные толщиной 160 мм

Пролеты - расстояния между координационными осями продольных несущих стен

6000 мм

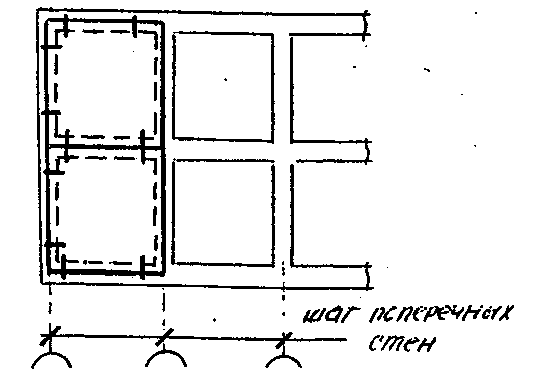

2. С малым шагом поперечных стен:

Шаг поперечных несущих стен 2700 ... 3600мм. Плиты перекрытия сплошные, размером на конструктивно-планировочную ячейку с опиранием по контуру или по трем сторонам. И наружные и внутренние, продольные и поперечные стеновые панели являются несущими. Плиты перекрытий между собой и со стенами связывают стальными связями не менее двух по каждой стороне.

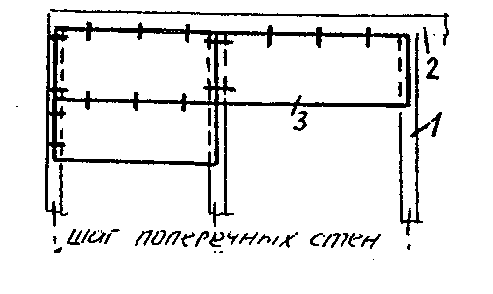

3. С большим и (или) смешанным шагом несущих поперечных стен:

- внутренние поперечные стеновые панели несущие;

- наружные продольные стеновые панели самонесущие;

- предварительно напряженные сплошные(160мм) или многопустотные(220мм) панели

Стальные связи – не менее трех по длинной стороне и не менее двух по короткой стороне

Конструктивные элементы крупнопанельных зданий:

- фундаменты ленточные или свайные (чаще безростверковые)

- наружные стены из одно-, двух- или трехслойных панелей (несущие)

- внутренние стены из жб панелей размером на комнату толщ. 120,140,160мм (несущие)

- перекрытия: в зданиях с продольными несущими стенами перекрытия устраивают из плит, имеющих сплошное сечение и толщину 160мм; плиты опирают по двум коротким сторонам.

В зданиях с малым шагом несущих поперечных стен перекрытия устраивают из сплошных сборных железобетонных плит толщиной 160 мм размером на «комнату» с опиранием по четырем сторонам (по контуру) или по трем сторонам на несущие продольные и поперечные стены. Глубина опирания должна быть не менее50 мм.

- плиты покрытия - керамзитобетонные толщиной 240 мм.
