4. Земляное полотно автомобильной дороги

4.1 Типы поперечных профилей.

Типы поперечных профилей назначаются в зависимости от высоты насыпи или глубины выемки, вида грунта, из которого возводится земляное полотно, рельефа местности и возможности снежных заносов.

В раздел включены типы поперечных профилей:

Тип 1-насыпь высотой от 0 до 1,5 метров с заложением откосов 1:3 с двухсторонними канавами;

Тип 2-насыпь высотой от 1,5 до 6 метров с заложением откосов1:1,5 ;

Тип 2к-насыпь высотой от 1,5 до 6 метров с заложением откосов1:1,5 с канавой;

Тип 3- насыпь высотой от 6 до 12 метров с заложением откосов 1:1,5 и 1:1,75;

Тип 4-выемка глубиной от 0 до 6 метров с заложением откосов 1:3 на снегонезаносимых участках.

Схемы по типам:

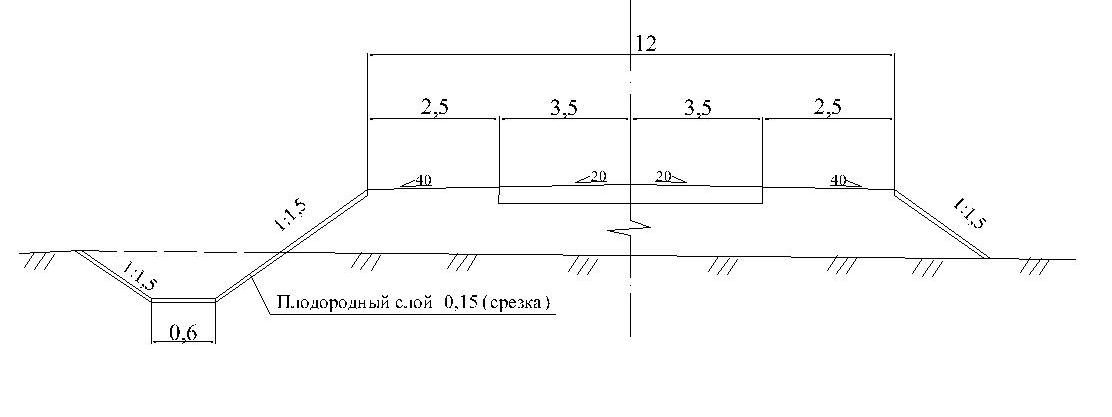

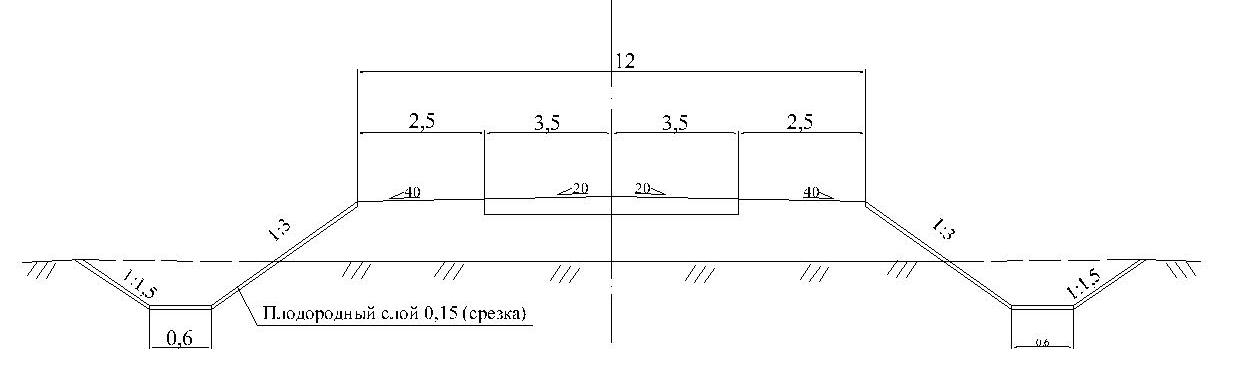

Тип 1

Тип 2

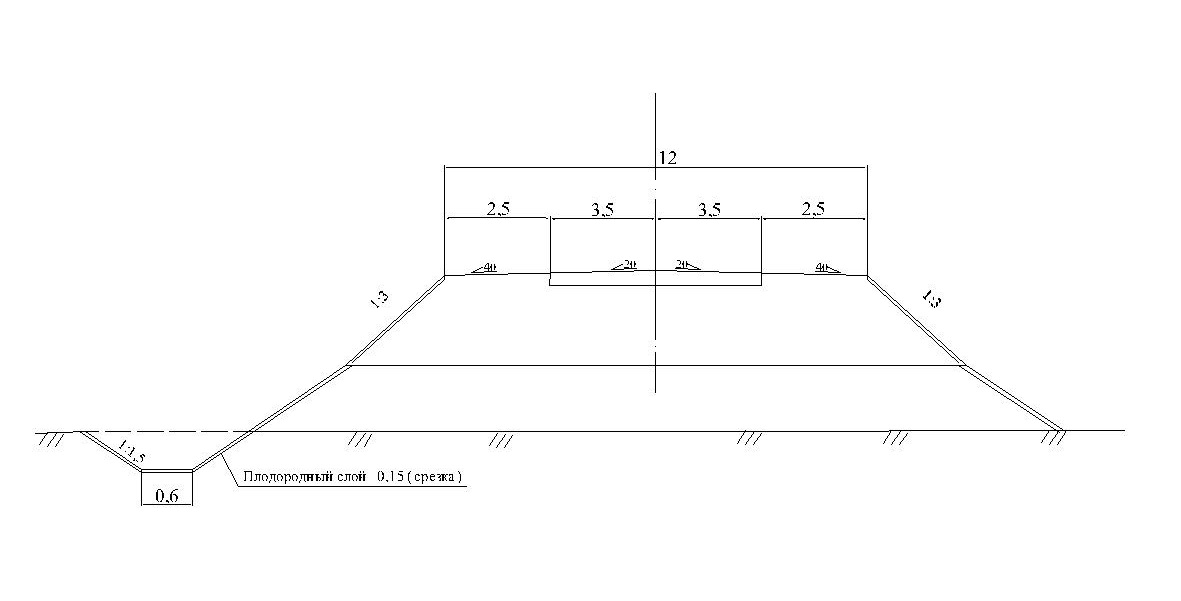

Тип 3

Тип 4

Рис.4.11 Типы поперечных профилей

Для трассы рассчитывается 2 типа поперечных профилей:

1 тип - насыпь высотой от 1,5 м до 6 м с заложением откосов 1:1,5 с двумя канавами на ПК 26+00,00

2 тип - выемка глубиной до 6 м с заложением откосов 1:1,5 на ПК 38+20,00

Поперечные профили с привязкой к конкретному пикету представлены в приложениях 4 и 5.

4.2. Конструирование и расчет отгона виража

Устройство виражей предусмотрено СНиП 2.05.02-85 на кривых радиуса 2000м и менее для всех дорог кроме первой категории. Поперечный уклон проезжей части на виражах назначаю 30‰ как для района с частым гололедом и радиусом кривой 1000 м. Переход от двухскатного профиля проезжей части к односкатному – отгон виража, осуществляется на протяжении переходной кривой длиной 100м. Начало отгона на ПК 10+42,53; конец отгона на ПК 11+42,53.

Выполнение разбивки отгона виража произвели в такой последовательности :

1. За 10 м до начала отгона на плане вычертили двухскатный поперечный профиль дороги с указанием поперечных уклонов проезжей части и обочин.

2. В начале отгона вычертили на плане поперечный профиль дороги с уклоном обочин.

Произвели расчет отметок внешней бровки земляного полотна, внешней кромки, отметки оси, внутренней кромки проезжей части и внутренней бровки земляного полотна.

4.3. Объемы земляных работ

Для выбранного варианта трассы объемы земляных работ подсчитываются вручную . Подсчеты ведутся в ведомости, составленной по определенной форме. При заполнении ведомости пикетное положение сечения и рабочие отметки записывают в одну строку, а остальные цифровые данные, относящиеся к участкам дороги, с ограниченными соседними сечениями, записывают в промежуточных строках. Объемы подсчитываются по каждому участку дороги, ограниченному пикетами и плюсовыми точками.

Разрывы, образованные мостами длиннее 4 м, из объема земляных работ исключаются. Отверстия в земляном полотне, образованные трубами или мостами до 4 м длиной, не учитываются и считаются как бы заполненными грунтом.

Поперечные профили, с вычисленными рабочими отметками, ограничивают участок земляного полотна конкретной длины. По геометрической форме этот участок представляет собой призматоид объема V:

V= L , (4.1)

где F₁ и F₂ – площади поперечных сечений в начале и в конце участка, м²;

L- длина участка.

Площади поперечных сечений определяются :

для насыпи: F_н=BH + mH²; (4.2)

для выемки : F_в= (B₁+ mH)H +2W_k, (4.3)

где B-ширина земляного полотна, м;

H- рабочая отметка, м;

m- коэффициент заложения откосов;

B₁- ширина основания трапеции выемки, м;

W_k- площадь сечения кювета выемки.

Поправки:

• на разность рабочих отметок, если Н₁-Н₂>1 м:

∆V= L (4.4)

• на корыто:

V_д.о=В h_д.о, (4.5)

где В- ширина проезжей части, м;

h_д.о- толщина дорожной одежды, м.

• на растительный грунт:

V=B₂ h_p L , (4.6)

где B₂- ширина насыпи при подошве или выемки поверху;

h_p- толщина снимаемого растительного слоя, м.

Расчет объемов земляных работ представлен в таблице 4.

Таблица 4. Ведомость подсчета объема земляных работ

километр	пикет	плюс	Рабочие отметки		Средняя рабочая отметка					Разность рабочих отметок								Длина участка, м				Объем земляных работ							Поправка									Полный объем						примечание
			насыпь	Выемка	насыпь		выемка			Насыпь				выемка								насыпь				выемка			На корыто			Разность рабочих отметок			На растит слой			насыпь			выемка
1	15	00	1,50	-
						2,96		-				2,93				-				100				3967,58			-			-800			107,31			187,90			3462,79			-
1	16	00	4,43	-
					5,08		-				1,30				-				15				1342,64			-			-120			3,16			37,86			1263,66			-
1	16	15	5,73	-
					-		-				-				-				-				-			-			-			-			-			-			-			мост
1	16	65	5,89	-
					4,49		-				2,80				-				35				2629,90			-			-280			34,30			82,14			2466,34			-
1	17	00	3,09	-
					1,84		-				2,49				-				100				2347,84			-			-800			77,50			155,20			1780,54			-
1	18	00	0,60	-
					0,55		-				0,10				-				10				67,10			-			-80			-			14,40			1,50			-
1	18	10	0,50	-
					1,70		-				2,40				-				90				1920,15			-			-720			64,80			135,90			1400,85			-
1	19	00	2,90	-
					3,05		-				0,30				-				20				889,07			-			-160			-			38,30			767,37			-
1	19	20	3,20	-
					-		-				-				-				-				-			-			-			-			-			-			-			-
1	19	20	3,20	-
					2,05				-				2,30				-				80				2144,30			-			-640			52,90			129,20			1686,40			-
2	20	00	0,90	-
					1,86				-				1,92				-				50				1189,47			-			-400			23,04			77,90			890,41			-
2	20	50	2,82	-
					2,73				-				0,18				-				50				1923,96			-			-400			-			90,95			1614,91			-
2	21	00	2,64	-
					1,64				-				2,00				-				100				2043,44			-			-800			50,00			149,20			1442,64			-
2	22	00	0,64	-
					0,32				-				0,64				-				28,44				102,65			-			-227,52			-			35,72			-			89,15
2	22	28,44	-	0,00
					-				0,80				-				1,61				51,56				-			638,83			+412,48			16,70			63,93			-			1131,94
2	22	80	-	1,61
					-				1,51				-				0,19				20				-			439,00			+160			-			26,90			-			625,90
2	23	00	-	1,42
					-				0,71				-				1,42				29,58				-			333,84			+236,64			7,45			35,88			-			577,93
2	23	29,58	-	0,00
					1,69				-				3,38				-				70,42				1491,78			-			-563,36			100,56			106,12			1135,10			-
2	24	00	3,38	-
					4,02				-				1,29				-				100				6444,06			-			-800			20,80			220,60			5885,46			-
2	25	00	4,67	-
																																								23797,97			2424,92
