План урока по трудовому обучению

Тема урока: Зачистка и шлифование деталей. Инструмент.

Цели урока:

обучающая – ознакомление с зачисткой и шлифовкой деталей и инструментом для ее выполнения;

воспитательная – воспитание сознательной дисциплины, аккуратности и внимательности при выполнении зачистки и шлифовки деталей;

развивающая – развитие умений и навыков работы с инструментом для зачистки и шлифовки деталей.

Материально-техническое оснащение:

1. Учебные пособия;

2. Комплект напильников, шлифовальная шкурка.

Время проведения: 45 минут.

1. Организационный момент (3 мин)

1.1 Проверка явки учащихся по журналу.

1.2 Проверка готовности к уроку (наличие учебных пособий и письменных принадлежностей).

1.3 Проверка внешнего вида (спецодежды).

2. Вводный инструктаж (20 мин)

2.1 Сообщение темы урока (предварительно записанной на доске).

2.2 Постановка целей и производственных задач перед учащимися.

2.3 Объяснение нового материла.

Мелкие неровности на деталях устраняют путем зачистки напильником и шлифовальной шкуркой.

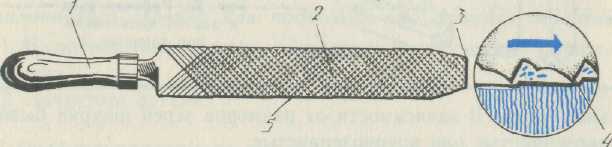

Напильник представляет собой металлический стержень с на­саженной на него деревянной ручкой (рис. 1).

Рис. 1

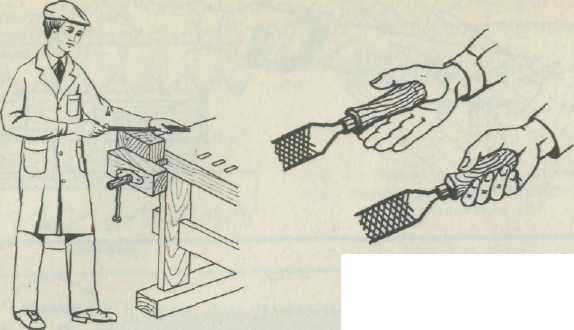

На стержне сде­лана насечка. Она образует зубья, которые при зачистке среза­ют частицы древесины. Во время зачистки необходимо соблюдать правильную рабочую позу и хватку напильника (рис. 2).

Рис. 2

Сле­дует помнить, что материал срезается только при движении на­пильника вперед. Это движение называют рабочим ходом, а обрат­ное — холостым. Нажимать на напильник надо только при рабо­чем ходе.

Помните: напильник будет служить дольше, если предохранять его от ударов и не класть на другие инструменты!

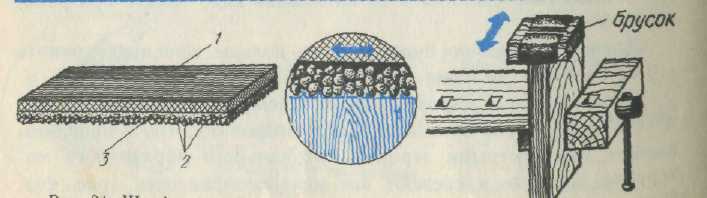

Шлифовальная шкурка — гибкий режущий инструмент. Она представляет собой бумажное или тканевое полотно с приклеен­ными к нему острыми зернами специального абразивного ма­териала, которые и срезают все мелкие неровности (рис. 3).

Размеры зерен определены ГОСТом, и шкуркам присвоены но­мера, например 12, 16, 20 и др. Чем ниже номер, тем меньше размер зерна. В зависимости от размеров зерен шкурки бывают мелкозернистые или крупнозернистые.

Зачистка идет легче и быстрее, если использовать простейшее приспособление — брусок (рис. 3). Зачищать следует всегда вдоль древесных волокон.

Рис. 3

Экономно отрезайте кусочки шкурки от большого листа!

На производстве пилят на круглопильных и ленточнопильных станках станочники-распиловщики, а зачищают и шлифуют по­верхности деталей шлифовщики по дереву на шлифовальных станках.

Правила безопасной работы с инструментом:

• Зачищать изделие напильником с исправной и прочно на­саженной ручкой.

• Не захватывать носок напильника пальцами левой руки.

• Не сдувать опилки и не сметать их рукой, а пользоваться щеткой-сметкой.
