3. Втрата теплоти на нагрівання інфільтрованого повітря

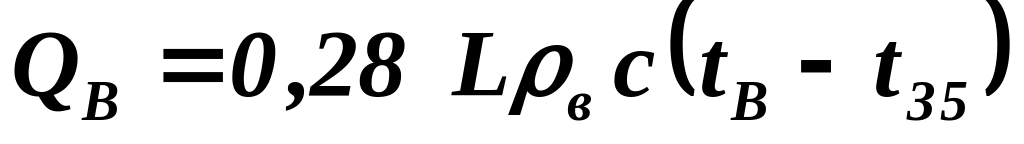

Частина тепла втрачається на нагрівання зовнішнього повітря, яке надходить в приміщення за рахунок нещільності зовнішніх огороджуючих конструкцій. Ці втрати теплота, знаходять за формулою, Вт

(2.4)

де L - нормативний повітрообмін для приміщення, м³/год; густина внутрішнього повітря, кг/м³ ;с – теплоємність повітря, с=1,005 кДж/(кг⁰С).

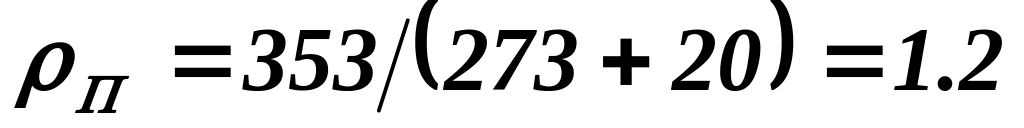

Гутину внутрішнього повітря знаходимо за формулою, кг/м³

, (2.5)

Втрати теплоти на підігрів зовнішнього повітря, що надходить у вхідні сходові клітки через відчинені зовнішні двері, за відсутності повітряно-теплових завіс розраховуються за формулою, Вт

, (2.6)

де b – коефіцієнт, який ураховує кількість вхідних тамбурів; Н – висота будинку, м; Р – кількість жителіів цього будинку, чол. При одному тамбурі (двоє дверей)- b=1,0 , при двох тамбурах (троє дверей)- b=0,6.

4. Побутові та технологічні тепловиділення

В житлових приміщеннях є різноманітні джерела тепловиділень: електроприлади, газова плита (3-16 кВт), люди (70-80 Вт) та інші. Згідно з діючими будівельними норми середнє значення цих тепловиділень - 10 Вт/м² площі підлоги. Отже, побутові тепловиділення, Вт

(2.7)

де площа підлоги приміщення, м². Вона визначається як сума загальних площ квартир і площі сходової клітки на рівні кожного поверху.

Технологічні тепловиділення враховують для приміщень промислового призначення, в залежності від виду, кількості та режиму роботи обладнання.

Втрати тепла ізольованими трубопроводами

Досить часто трубопроводи, по яким подається теплоносій проходять або в підвалі буднику, або на горищі. Незважаючи на теплову ізоляцію частина теплової енергії втрачається, не доходячи до опалюваних приміщень. Для врахування цих втрат застосовують формулу, Вт

(2.8)

де довжина і-тих ділянок ізольованих трубопроводів, м; питомий тепловий потік з поверхні трубопроводу, Вт/м. У першому наближенні ці втрати тепла допускається визначати за формулою .

Розрахунок втрат теплоти крізь огороджуючі конструкції слід вести у табличній формі, табл.6.

Розрахунок втрат теплоти через огороджуючі конструкції Таблиця 2.3

Швидкість вітру Північного напрямку 6,3 м/с → . Кутова житлова кімната.

Розрахункова температура зовнішнього повітря ^ОС.

№ приміщення	Огороджуючі конструкції					tВ, ОС	tВ – tЗ5, ОC	n		QОК, Вт
	Позначення	Орієнтація	Розміри, мм	Площа, F, м2	Ro, м2 ОС/Вт
1	2	3	4	5	6	7	8	9	10	11
101	Зов.ст.1	Пн	3,83,3-2,25	10,2	2,2	20	43	1	0,1	219
	Зов.ст.1	Зх
	Вікно 1	Пн	1,5*1,5	2,25	0,5	20	43	1	0,1	213
	Вікно 2	Зх
	Підлога	-	3*5	15	2,5	20	43	0,6	0	155
Усього 1000 Вт
кг/м3; Вт
Усього 1000+650=1650 Вт

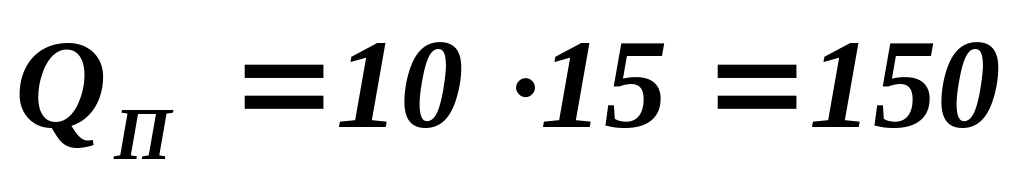

Побутові тепловиділення Вт

Якщо застосовувати конвектори типу «Універсал» встановлені біля вікна, то можна знайти необхідну теплову потужність системи опалення, Вт

Лекція № 3

Тема: Загальна характеристика систем опалення.

План лекції

1) Класифікація систем опалення.

2. Порівняльна характеристика різних систем опалення.

3. Конструктивні особливості водотрубних систем.

4. Тепловий вузол (самостійно).
